带翼片圆柱销式管路快接接头结构

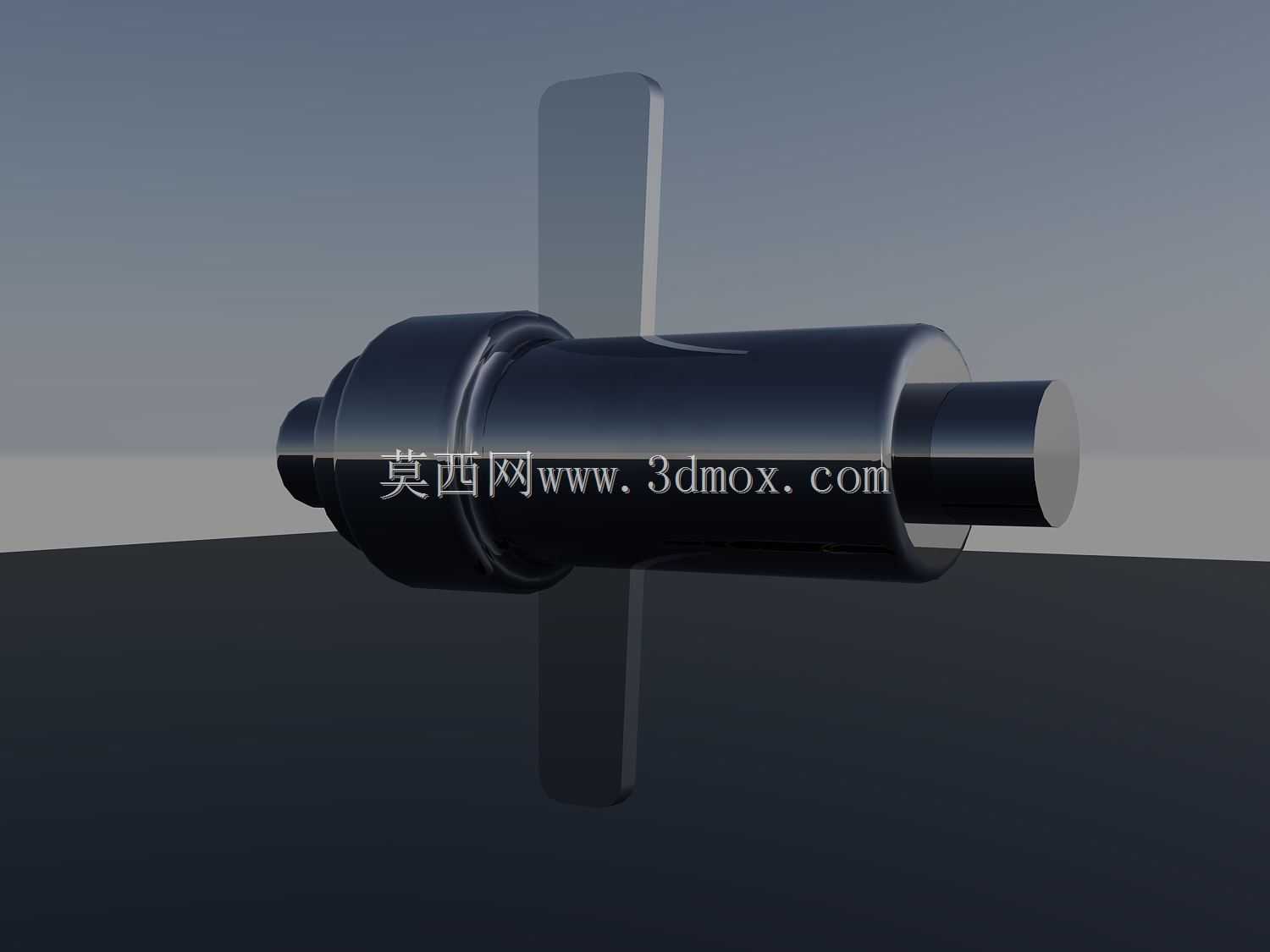

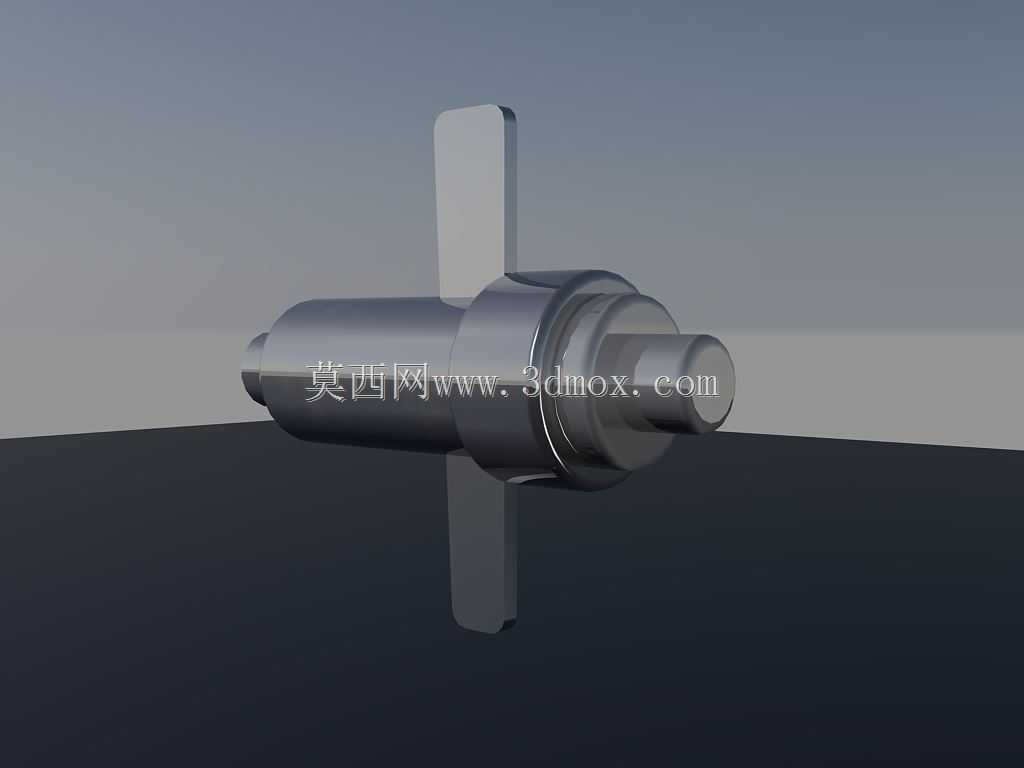

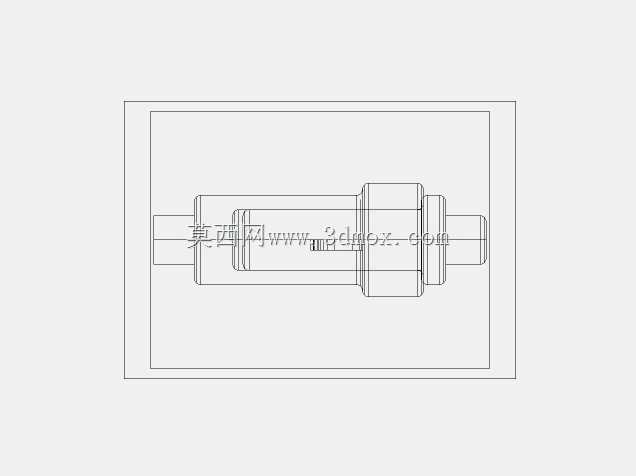

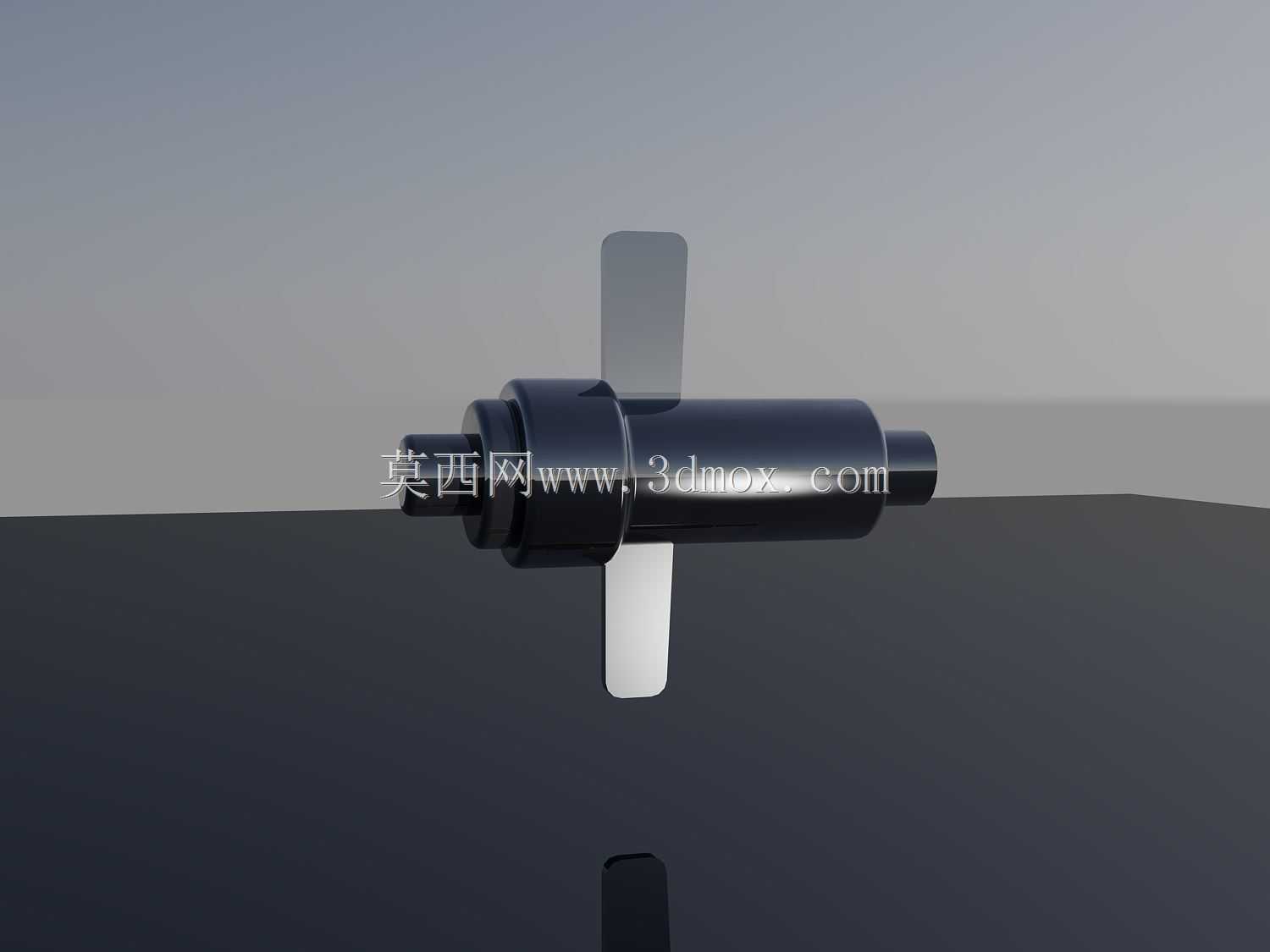

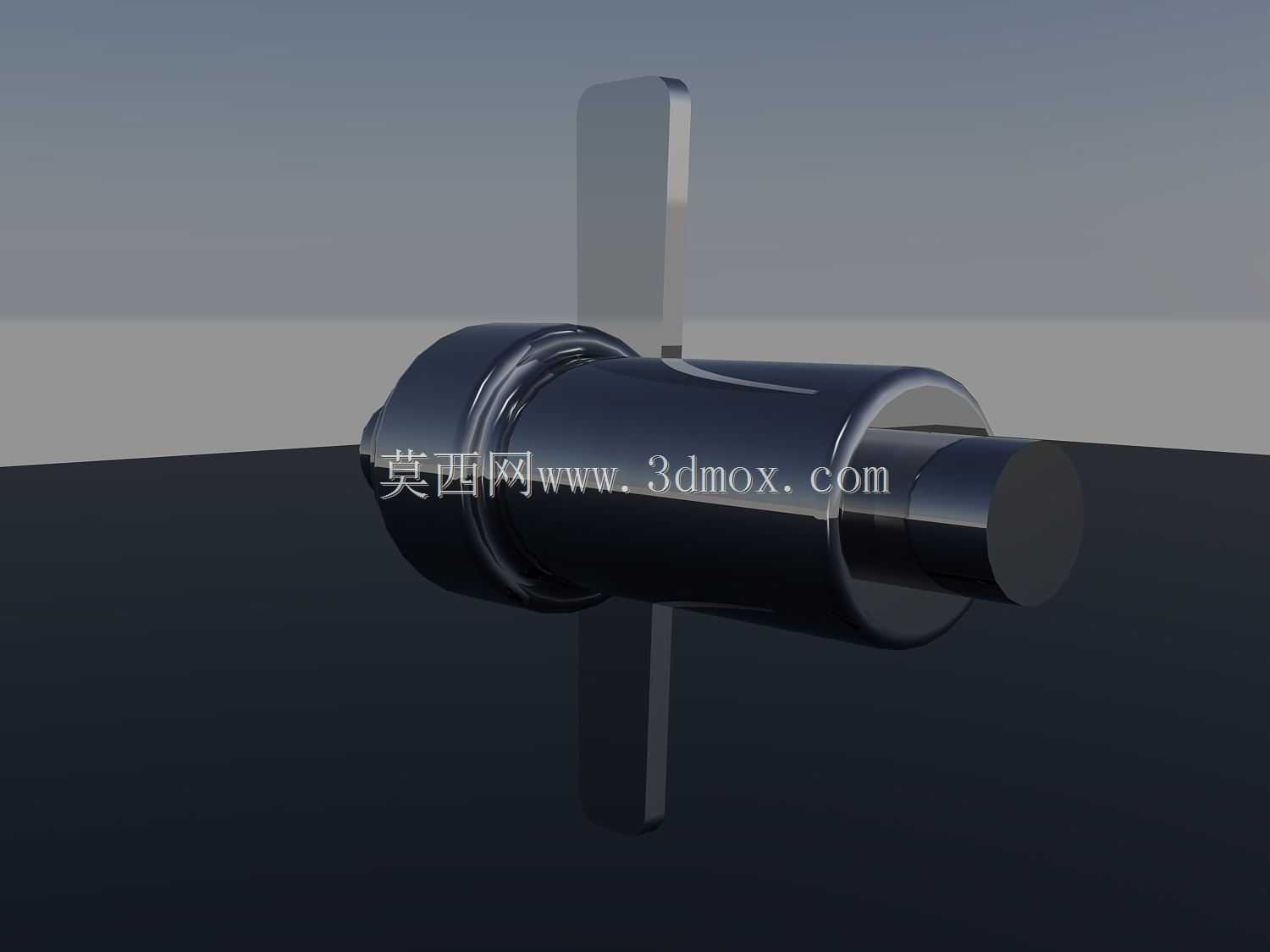

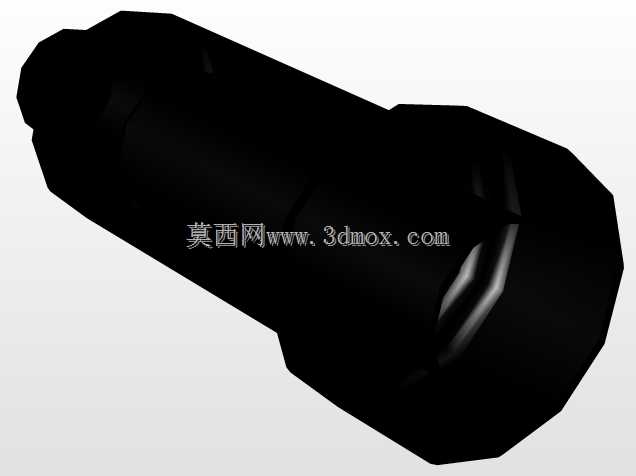

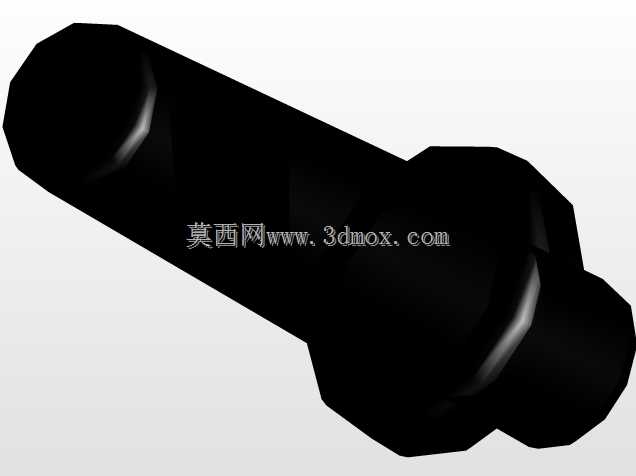

这类带开口销结构的接头，常应用在低压流体输送管路、小型气动控制回路、设备润滑管路的快速对接场景中，核心作用是实现两段管路的快速装拆，同时保证连接位置的轴向定位可靠，避免管路受内压冲击或设备振动时出现松脱、移位问题。从结构设计逻辑来看，主体采用阶梯圆柱构型，大直径端做了圆弧过渡的导入倒角，装配时可顺利嵌入对接端的内孔，减少硬接触带来的密封面刮伤；中段设置的环形凹槽，是配合密封件安装的定位结构，可根据输送介质的特性匹配O型圈、平垫等不同密封元件，保证对接后的密封性能。接头本体上伸出的对称翼片结构，是手动操作的施力部位，无需额外扳手类工具，操作人员徒手即可完成接头的旋合、插拔动作，适合设备内部操作空间狭窄、工具无法伸入的装配场景，同时翼片的对称布局也能保证施力均匀，避免单侧受力导致接头偏斜卡滞。开口销的穿装孔位设置在接头伸出端的末端，当接头插入对接座到位后，将开口销穿入对应孔位张开尾部，即可实现轴向硬限位，相比螺纹连接的防松形式，这种结构不会因为反复装拆出现螺纹滑牙问题，也不会因为管路振动出现螺纹回松，在需要频繁拆装维护的管路节点上，维护效率远高于传统螺纹接头。从安装边界来看，接头主体的圆柱段直径与对接内孔采用间隙配合，单边间隙控制在0.02-0.05mm之间，既保证插拔顺畅，又不会因为间隙过大导致密封件偏磨；翼片的外伸尺寸控制在合理范围，不会与周边的管路、结构件产生运动干涉，安装时仅需要预留出手指操作的空间即可完成装拆，不需要额外预留工具操作的回转空间。在实际选型应用中，这类接头多用于工作压力不超过1MPa的常温流体管路，比如小型设备的冷却水管路、气动控制的气路分支、集中润滑系统的输油管路，其结构简单可靠，故障点少，即使在多粉尘、有轻微油污的工况下，也能保证稳定的连接性能，不会因为杂质卡滞导致装拆困难。建模过程中对各段的同轴度做了严格约束，主体圆柱段、密封槽、销孔的同轴度公差控制在0.01mm以内，避免装配后出现偏心导致的密封泄漏问题，翼片与主体的连接位置做了圆角过渡，减少应力集中，保证手动操作时不会出现锐边割手的问题，同时提升结构强度，反复施力装拆也不会出现翼片断裂的情况。
