线材加工用双轮可调导向夹具结构

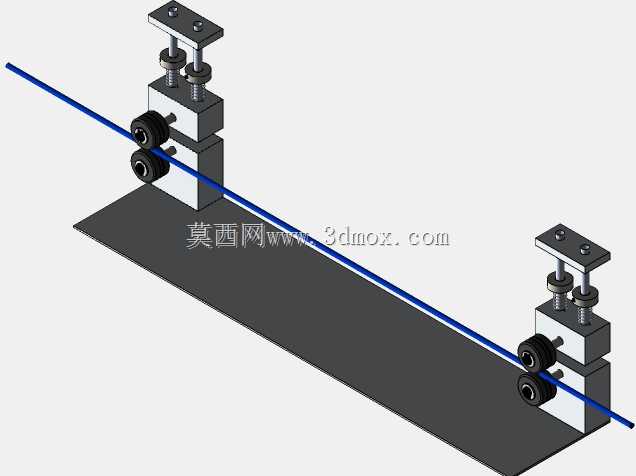

这套导向夹具主要面向细径线材、线缆类物料的走料导向场景，常见于线束加工、细金属丝校直送进、线缆包覆等产线工位，用来解决长尺寸细径物料送进过程中易偏移、窜动、走偏的问题，避免物料送进轨迹偏差导致后续裁切、压接、包覆工位出现加工不良。从结构设计来看，整套夹具采用分体式夹块作为主体承载结构，底部设置平直安装底板，可直接通过螺栓锁紧在设备台面板或者型材机架的安装面上，安装时需保证底板基准面与物料送进方向平行，避免导向基准出现角度偏差。上部的调节组件采用两组对称布置的压紧螺栓，可带动上半部分夹块做竖直方向的升降微调，适配不同直径规格的线材通过，调节时两侧螺栓需同步旋动，避免夹块倾斜卡滞线材。核心的导向轮组采用上下对置的双轮结构，两轮的轮面开设适配线材外径的弧形凹槽，线材从两轮凹槽形成的导向通道中穿过，轮体自带转动轴承，送料过程中轮体随线材行进同步转动，将滑动摩擦转化为滚动摩擦，大幅降低线材表面的磨损，避免线材绝缘层或者金属丝表面出现刮伤。设计时充分考虑了安装边界的适配性，整体底板长度可覆盖单工位导向的安装需求，夹块主体的竖直高度预留了足够的调节行程，可适配直径在一定区间内的各类细径物料，无需针对单一规格线材单独更换夹具。夹块与导向轮的配合间隙经过合理设计，既可以保证线材顺畅通过无卡滞，又能限制线材在垂直于送进方向的窜动，保证送料轨迹的直线度。在实际产线应用中，这类导向夹具通常会多组配合使用，沿物料送进方向间隔布置，长距离送料时可在每间隔一段距离设置一组夹具，全程约束线材的走料轨迹，避免长尺寸线材因自身重力出现下垂、偏移。夹具的整体结构没有复杂的异形零件，所有零部件均采用常规机加工工艺即可制作，后期维护时仅需定期检查导向轮的转动顺畅度，清理轮面凹槽内积攒的碎屑即可，维护成本极低。夹块的调节螺栓采用标准内六角螺栓，现场调试时使用常规内六角扳手即可完成高度调节，无需专用工具，适配产线快速换型的需求。导向轮的安装轴采用过盈配合固定在夹块上，轮体可单独拆卸更换，当轮面凹槽出现磨损时，无需更换整套夹具，仅需更换对应规格的导向轮即可，大幅降低后期的备件成本。
