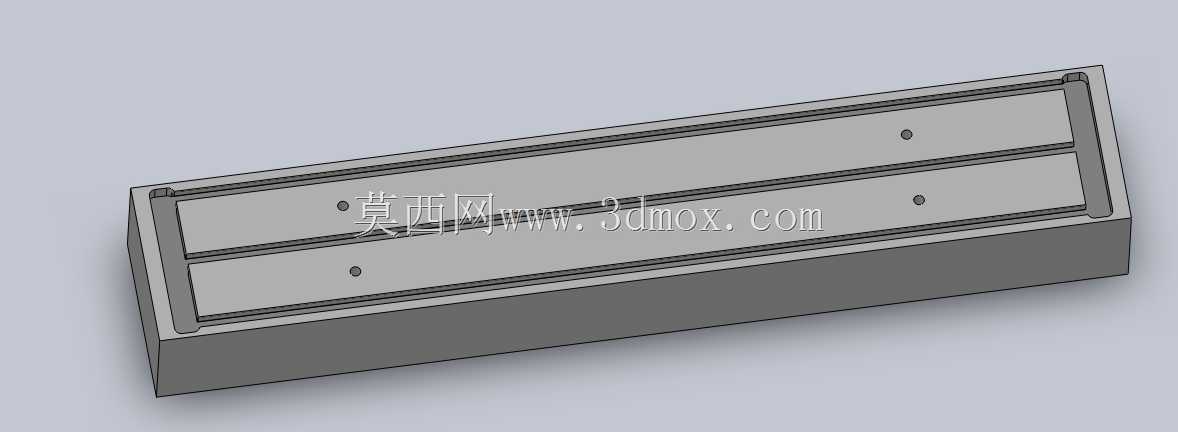

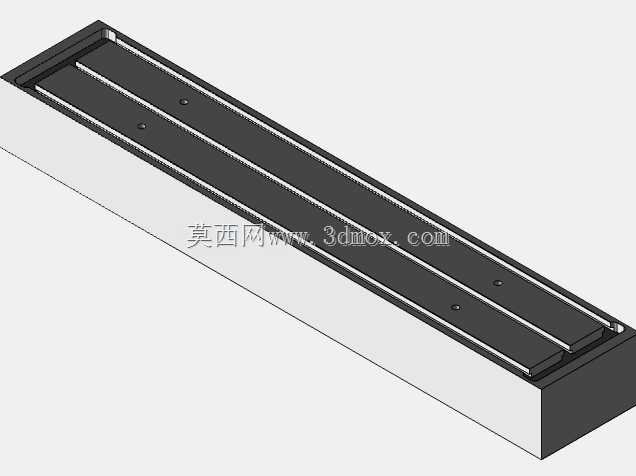

哈斯TM2P机床线性导轨滑台结构

这款线性滑台结构主要适配哈斯TM2P系列立式加工中心的轴系传动场景，在实际机床运行中承担直线运动导向与载荷承载的核心作用，日常加工场景里，无论是铣削平面、钻孔攻丝还是型腔加工的进给动作，都需要这类滑台结构提供稳定的运动基准，保障刀具进给的位置精度与重复定位一致性。从结构设计逻辑来看，该滑台采用双导轨平行布置的方案，两根滚动导轨沿滑台长度方向对称排布，滑块与导轨之间的滚动体可将滑动摩擦转化为滚动摩擦，大幅降低进给过程中的摩擦阻力，即便在低速进给工况下也能有效避免爬行现象，保障小进给量切削时的运动平稳性。滑台的底座部分采用一体化矩形截面设计，安装基面经过精加工处理，与机床床身的贴合面预留了足够的螺栓安装孔位，安装时可通过打表调整导轨的平行度与直线度，确保两根导轨的侧向基准面共面，避免运行过程中出现卡滞、偏磨的问题。滑台的运动台面同样设置了成组的安装螺纹孔，可直接固定工作台、夹具或者其他执行部件，孔位间距符合机床附件的通用安装规范，不需要额外加工转接板即可完成适配。在尺寸边界方面，该滑台的整体长度匹配TM2P机床对应轴的行程范围，宽度方向的安装尺寸与床身的安装槽位完全契合，高度方向的堆叠尺寸不会超出机床Z轴的运动干涉边界，安装后不会与机床的防护罩、排屑结构产生运动干涉。设计过程中充分考虑了机床加工时的载荷特性，导轨的额定动载荷可覆盖常规铣削加工的切削反力，滑块的预紧等级选用中等预紧，既可以消除导轨副的反向间隙，又不会因为预紧力过大导致运行阻力升高、发热加剧的问题。滑台的两端预留了限位开关与防撞块的安装位置，可直接适配机床原有的硬限位与软限位触发结构，不需要额外改动机床的电气安装位，日常维护时只需定期向导轨的注油嘴注入润滑脂，即可保障长期运行的精度保持性。这类滑台结构除了应用在哈斯原厂机床上，也可作为通用直线运动部件移植到其他非标自动化设备、专用机床的进给轴设计中，选型时只需核对行程、安装孔位与载荷参数即可快速完成适配，能够大幅缩短专用设备的结构设计周期，减少非标零件的加工量。
