抽拉式双向嵌套滑动导轨结构

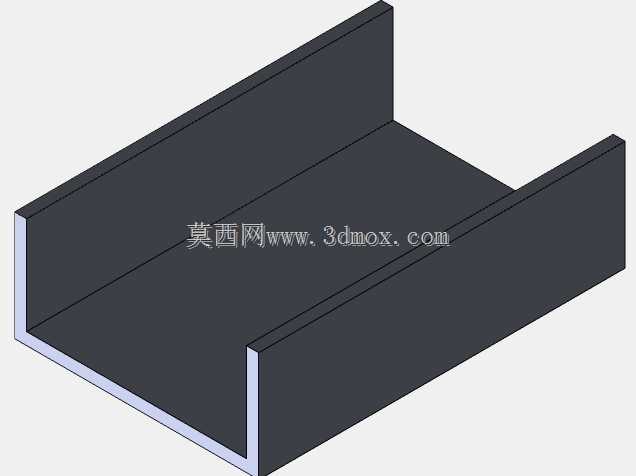

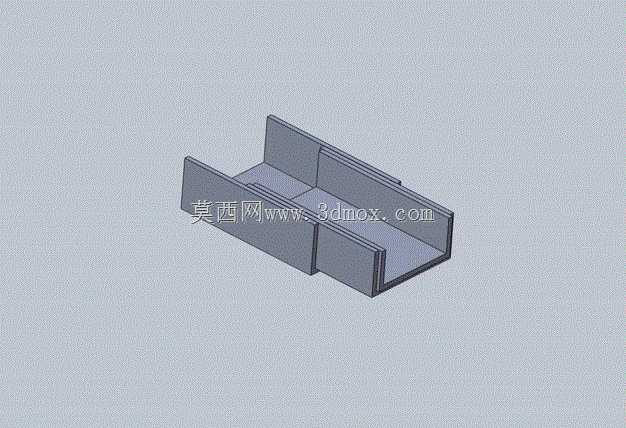

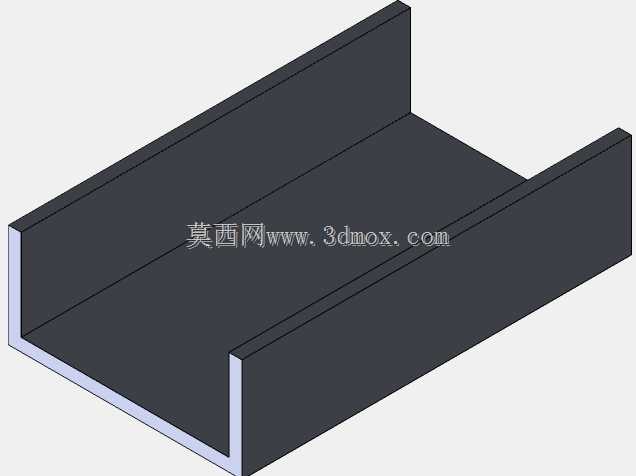

这款抽拉式嵌套滑动结构，是面向小型设备抽拉舱、储物格、轻型载物平台设计的导向承载部件，日常在小型工控机箱扩展舱、桌面设备抽拉托盘、嵌入式柜体储物抽斗这类场景中十分常用，核心作用是为抽拉动作提供平稳的直线导向，同时承担抽拉部件的垂向载荷，避免抽拉过程中出现卡滞、偏斜、下坠的问题。从结构设计来看，采用三段式嵌套槽型结构，内外轨通过折弯成型的槽边实现互相限位，不需要额外加装滚珠保持架或者滚轮组件，依靠型材折弯后的贴合面实现滑动配合，整体结构简单，加工门槛低，采用常规钣金折弯工艺即可完成生产，不需要复杂的机加工工序，适合小批量定制或者低成本量产场景。设计过程中优先考虑了安装边界的适配性，整体采用对称式槽型布局，安装面预留了平整的贴合基准，外轨可通过侧边或者底面的安装孔直接固定在设备基体上，内轨预留了与抽拉部件连接的安装位，安装时不需要额外设计转接支架，可直接适配常规厚度的钣金设备壳体。滑动行程设计上，嵌套重叠段预留了足够的配合长度，即使抽拉到最大行程位置，内外轨的配合长度依然能满足承载要求，不会出现抽拉脱出或者垂向晃动量超标的问题，配合面之间预留了合理的间隙，既可以保证滑动过程顺畅无卡滞，也能控制滑动方向的间隙在合理范围内，避免抽拉部件出现过大的横向窜动。实际选型使用时，需要根据抽拉部件的总重量核算滑动面的比压，这款结构更适合承载10kg以内的轻型载荷，如果承载重量更大，可以在配合面增加耐磨贴片或者润滑涂层，降低滑动过程中的磨损，提升使用寿命。结构的外形尺寸紧凑，整体厚度较薄，不会占用过多的设备内部空间，对于内部空间紧张的小型设备来说十分友好，安装时只需要保证两侧导轨的平行度在公差范围内，即可实现顺畅的抽拉动作，对安装调试的精度要求不高，适合现场装配或者售后更换场景使用。
