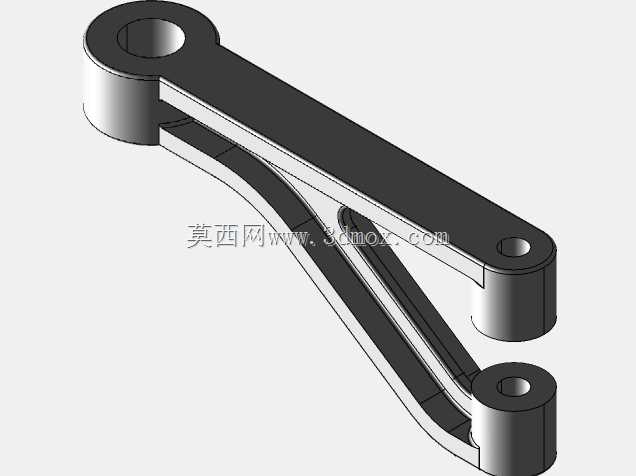

双支臂铰接式Y形连接夹具结构

这类Y形铰接连接结构在轻工自动化生产线、小型工装夹具、民用五金联动机构中应用十分广泛，区别于单臂直连的传动件，分叉式的双支臂结构可以同时承接两个方向的铰接载荷，避免单臂受力时出现的侧向扭矩偏移问题。从实际使用场景来看，这类零件常作为夹钳的力传递臂、联动锁具的传动连杆、小型翻盖机构的支撑铰接件使用，在手动工装夹具中，该结构可以将单端输入的操作力均匀拆分到两个铰接端点，保证两侧夹爪同步动作，不会出现单侧偏载导致的工件夹伤、夹持滑脱问题。设计阶段首先要确定三个铰接孔的中心距参数，三个安装孔的位置直接决定了机构的传动比与开合行程，单端的长臂端作为力输入或者固定安装端，两个分叉短臂作为动作输出端，孔位的同轴度公差需要控制在0.02mm以内，避免铰接装配后出现卡滞、转动不畅的问题。支臂的截面采用等厚的矩形截面，在保证整体抗弯强度的前提下尽可能减少零件厚度，降低整体重量，支臂与端部铰接座的过渡位置采用大圆角过渡，避免应力集中导致的长期交变载荷下的断裂问题，两个分叉支臂之间预留足够的间隙，保证铰接配合的零件可以在间隙内自由转动，不会出现运动干涉。安装边界方面，三个铰接孔均采用通孔设计，适配标准圆柱销与带肩铰接轴，装配时不需要额外加工沉孔，端部的铰接座厚度统一，可适配不同厚度的对接连杆，不需要额外加装调整垫片。零件整体采用等壁厚设计，既适合采用钣金冲压工艺批量生产，也可通过机加工、金属3D打印方式制作小批量定制件，冲压加工时可通过连续模一次成型，生产效率高，成本可控，适合在批量民用五金、小型自动化设备中推广使用。在实际选型时，需要根据机构的传递载荷大小调整支臂厚度与铰接孔直径，当传递载荷较大时可在支臂侧面增设加强筋，提升整体抗弯性能，避免受力时支臂出现弯曲变形，影响机构的传动精度。
