床用五金件床轨挂钩结构设计

这款床轨挂钩属于床架连接类五金构件，主要应用于民用及商用板式床、实木床的侧边床轨与床头、床尾立柱的连接锁紧场景，是床架组装环节中承担横向拉结、纵向承重的核心受力小件。日常使用中，床体承受人体躺卧的动载荷、床板传递的竖向压力时，该挂钩需要将床轨的受力均匀传递到床头床尾的立柱结构上，避免床架出现横向松脱、纵向下沉的问题，同时要兼顾床体拆装的便捷性，无需额外复杂连接件即可完成快速组装。

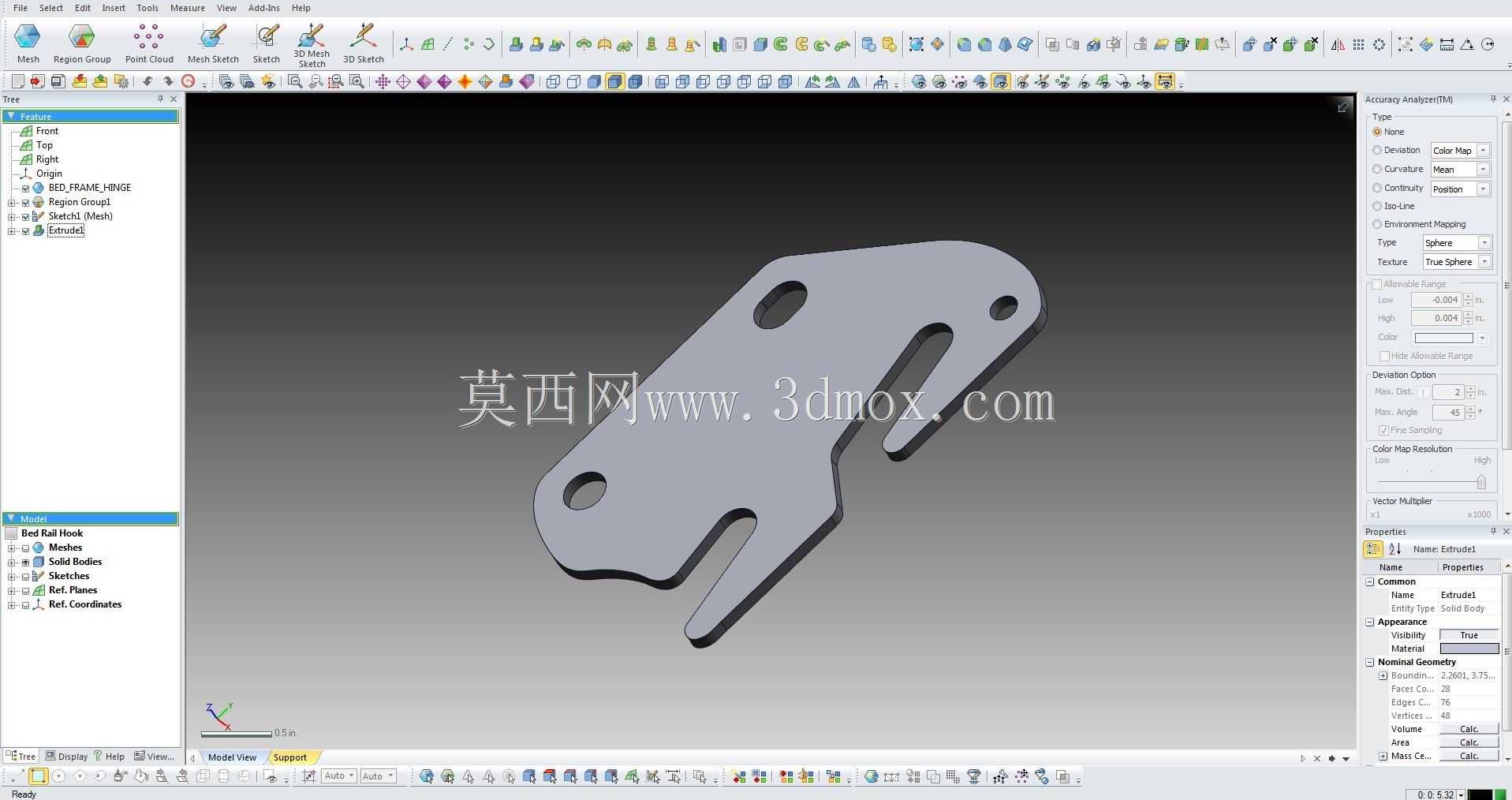

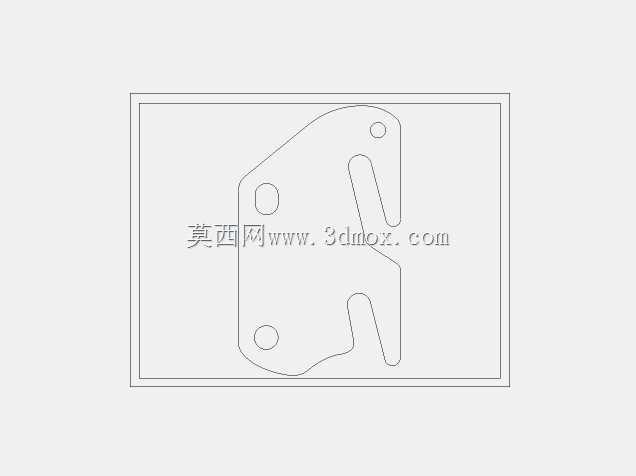

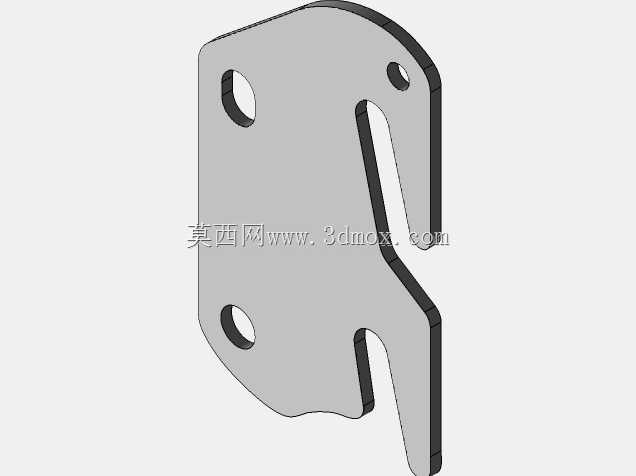

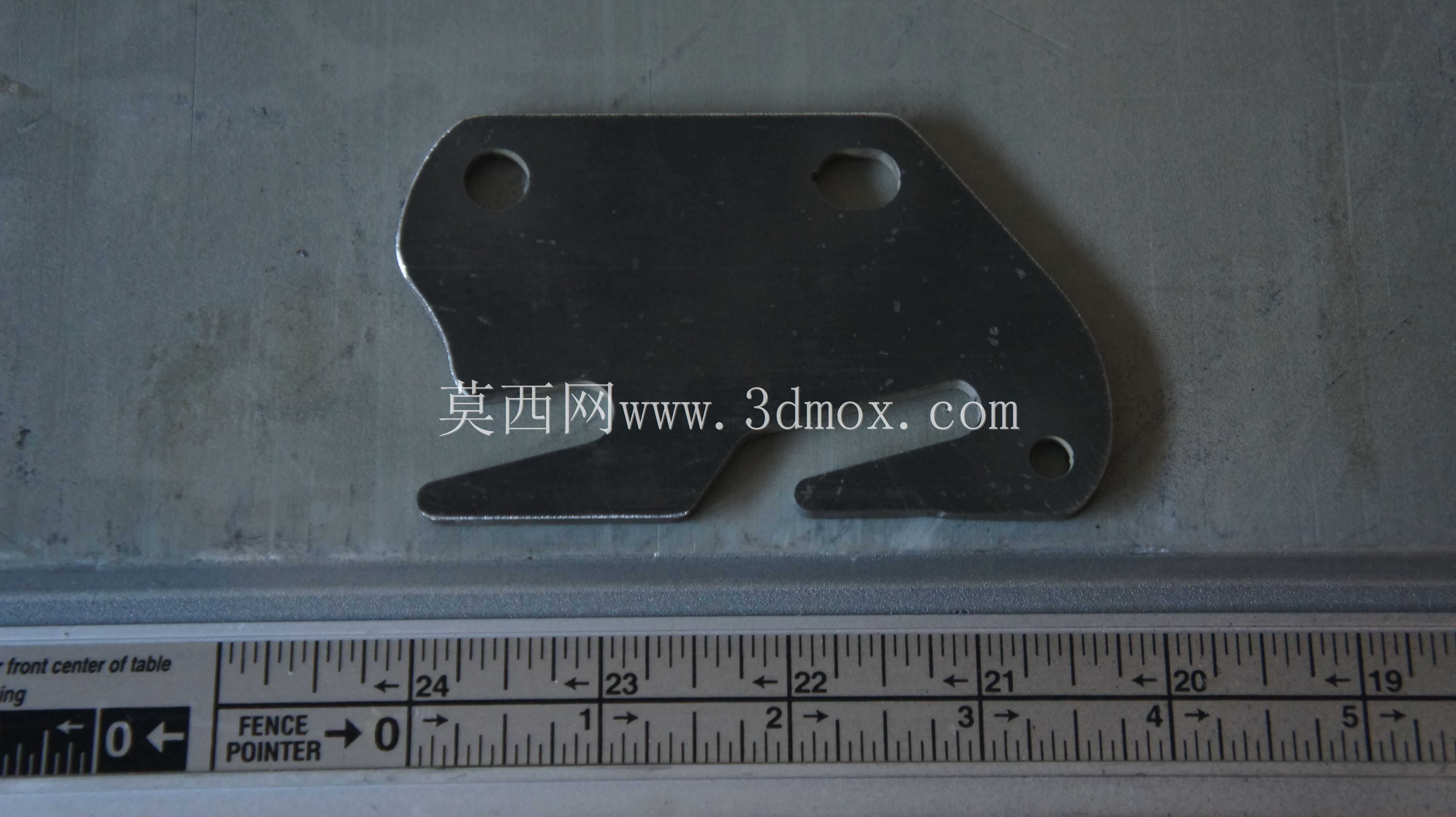

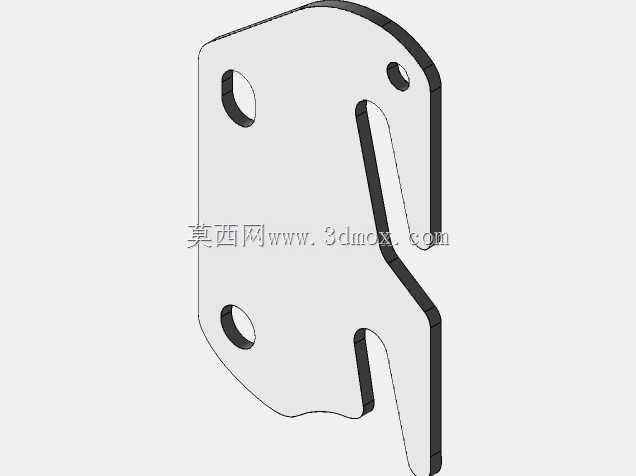

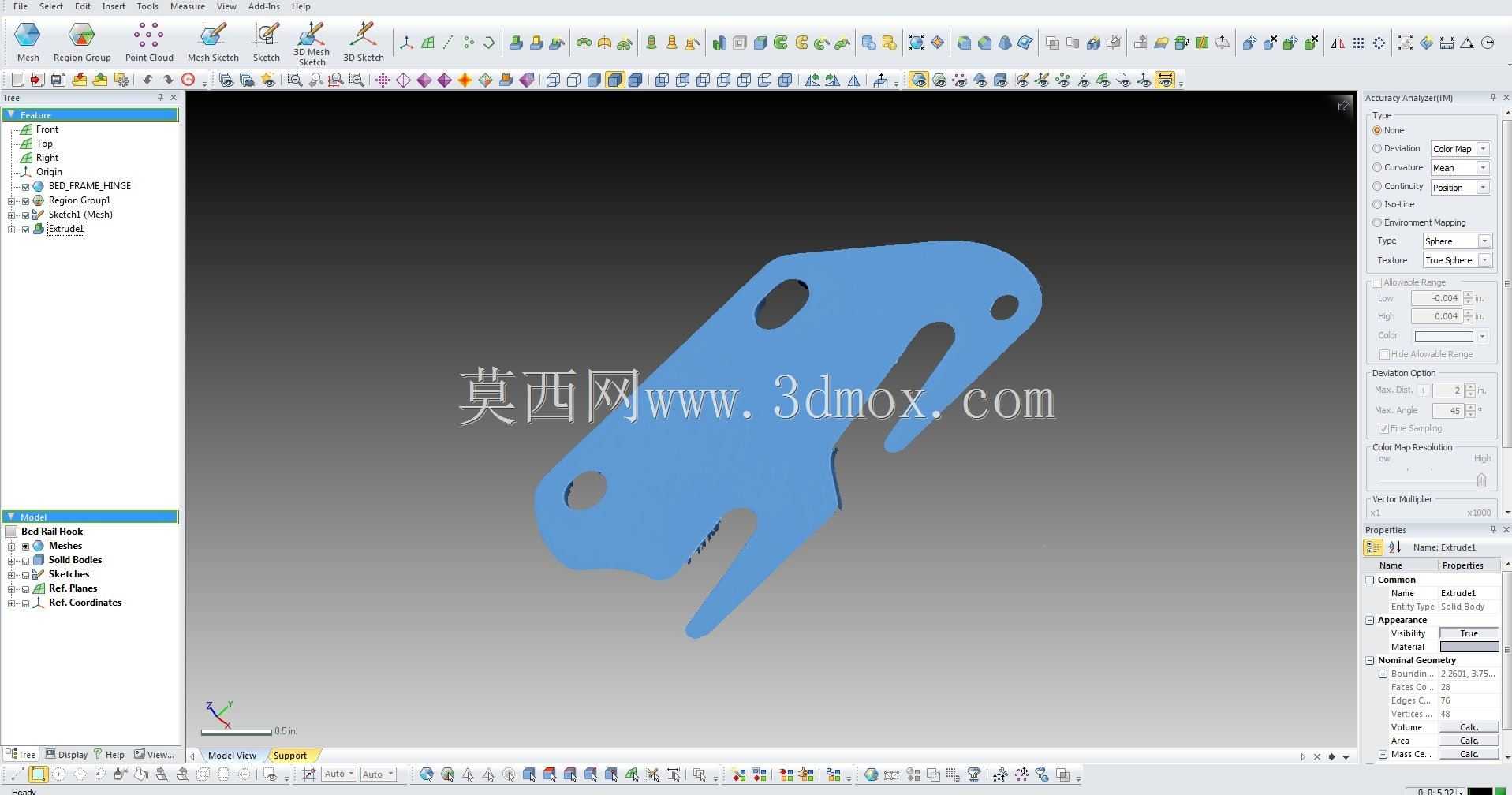

从设计逻辑来看，该构件依托实物三维扫描逆向建模完成，还原了原有失效配件的完整结构特征，整体采用扁平片状构型，主体轮廓贴合床轨端部的安装槽位边界，三个预留安装孔位分别对应床轨侧的预钻安装点位，孔位间距与孔径严格匹配常规自攻螺丝的安装尺寸，安装后挂钩与床轨端面完全贴合，无突出棱角避免安装时刮蹭板材或划伤操作人员。挂钩端部的双钩爪结构采用差异化长度设计，长钩爪承担主要的竖向承重，短钩爪起到限位防脱作用，钩爪的弯折角度经过反复校核，既保证插入床头立柱连接槽时的顺畅度，又能在挂接完成后形成自锁效应，避免床体受横向推力时挂钩从槽位中脱出。

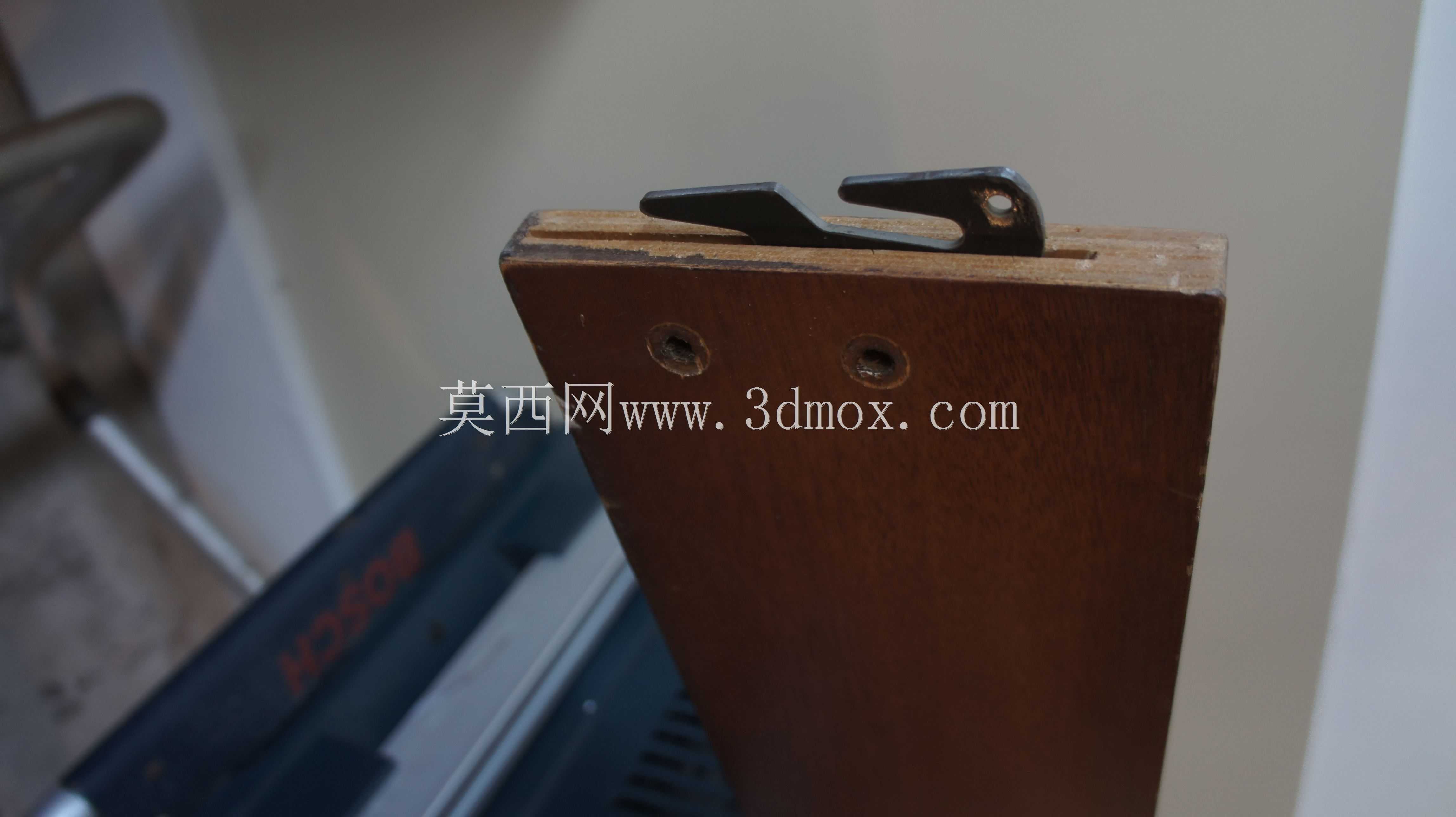

从安装边界来看，该构件整体厚度适配常规18mm厚度床板配套的床轨安装槽深度，安装完成后钩爪伸出长度刚好匹配立柱连接槽的深度尺寸，不会出现钩接深度不足导致的连接失效，也不会因为伸出过长顶到立柱内部结构造成安装不到位。构件的外轮廓边缘全部做了小圆角钝化处理，没有尖锐的冲切毛边，既符合五金配件的安全设计要求，也能在安装过程中减少对床架漆面、板材封边的磕碰损伤。

在实际生产适配中，该结构可直接采用钢板冲压成型工艺加工，材料选用常规冷轧钢板即可满足承重要求，表面处理可根据床架配色选择镀锌、喷塑等不同工艺，扫描逆向的建模方式最大程度还原了原厂配件的装配精度，替换丢失或损坏的原有配件时，无需对床架原有安装位进行二次修改，直接对位锁付螺丝即可完成更换，大幅降低床架维修的配件适配成本，也避免了因为配件不匹配导致的床架晃动、异响等使用问题。
