气体渗碳炉用汽车部件承载篮式工装

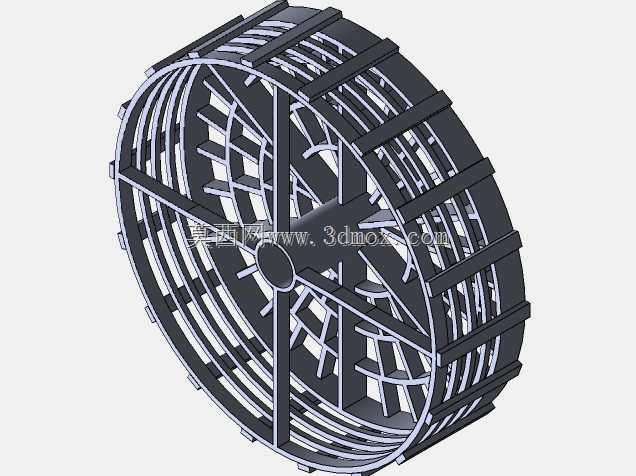

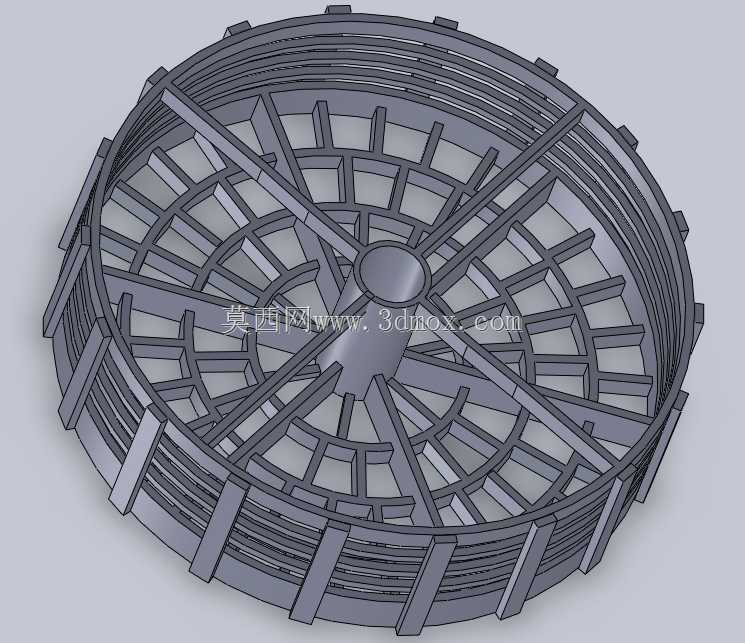

这款篮式承载结构，是针对气体渗碳炉批量处理汽车零部件开发的专用工装，日常在热处理车间的连续渗碳产线、周期式渗碳炉工位上承担工件装载、定位、导流传热的核心作用。不同于普通焊接料框，该结构从渗碳工艺的实际工况出发做了针对性的结构优化，整体采用轮辐式放射筋搭配周向格栅的设计，中心设置定位芯轴，既可以和炉内的料架定位销配合实现快速装夹对位，也能保证整筐工件在炉内升降、转移过程中不会出现偏移倾翻。从结构设计逻辑来看，周向分层布置的格栅条并非等距设置，而是根据渗碳气氛的流动轨迹做了疏密调整：靠近外圈的位置格栅间隙略大，方便炉内的渗碳气氛快速进入筐体内部，靠近中心芯轴的位置格栅做了加密处理，避免小尺寸的汽车销类、轴类零部件从缝隙掉落，同时每根放射筋的截面都做了倒角处理，减少尖锐棱角带来的应力集中，适配高温下反复急冷急热的工况，降低工装长期使用后的变形开裂概率。外形尺寸上，该工装的外径适配常用的750mm规格渗碳炉炉膛内径，安装时外圈的凸起限位块可以卡入料架的定位槽内，底部的支撑筋高度预留了15mm的通风间隙，保证筐体底部的工件也能充分接触渗碳气氛，不会出现局部渗层不足的问题。中心芯轴的内孔做了锥度导向设计，和料架的定位柱配合时无需精准对位即可顺利落位，能有效缩短装炉时的辅助操作时间。周向均匀布置的外侧凸耳，一方面是作为吊装受力点，方便行车配合专用吊具实现整筐工件的快速转运，另一方面凸耳的厚度经过核算，在高温下长期承重不会出现下弯变形，保证工装叠放时的支撑稳定性。不同于实心结构的料盘，这种镂空的篮式结构能最大程度减少工装自身的蓄热，降低热处理过程中的能耗，同时镂空结构不会阻挡气氛循环，能让整筐工件的渗碳层深度、表面硬度均匀性控制在更窄的公差范围内，尤其适合处理汽车变速箱齿轮、传动销轴、同步器齿毂这类对热处理变形量、渗层一致性要求较高的零部件。在实际使用中，该工装可以根据待处理工件的尺寸，在内部加装分层隔网，实现多层叠装，提升单炉的装载量，同时放射筋的排布避开了工件的关键支撑面，减少工件和工装的接触面积，降低接触位置出现软点、渗层异常的概率。
