方形5C夹头块工装夹具结构

在数控加工、CAM编程仿真的日常作业里，这类方形5C夹头块是车间机台装夹环节里出镜率极高的基础工装件，很多做精密小件加工的班组，都会在工位备上不同规格的同类型夹座，用来配合标准5C夹头完成棒料、小型异形坯件的锁紧定位。从实际使用场景来看，它最核心的作用是给5C筒夹提供稳定的安装基准，方形的本体结构相比圆形夹座，适配性更强，不管是装在平口钳上配合铣床做侧面加工，还是直接锁在机床工作台的T型槽上做钻、铰工序，都不需要额外做找正工装，四个平直的外立面可以直接靠向钳口或者定位块，大幅缩短装夹找正的辅助时间。

设计这类夹头块的时候，首先要考虑的是安装边界的适配性，方形本体的边长要匹配常规平口钳的钳口开度，避免出现夹座放不进钳口、或者锁紧时受力偏斜的问题，本体的轴向长度要给5C夹头的锁紧行程留出足够余量，不能出现夹头还没锁紧到位、后端就已经顶到夹座内壁的情况。夹头安装孔的同轴度是整个零件的核心精度要求，孔的轴线要和本体的两个相邻立面保持严格的垂直与平行关系，这样不管靠哪个面装夹，都能保证坯件的加工基准和机床坐标系对齐，减少编程时的坐标偏移计算量。

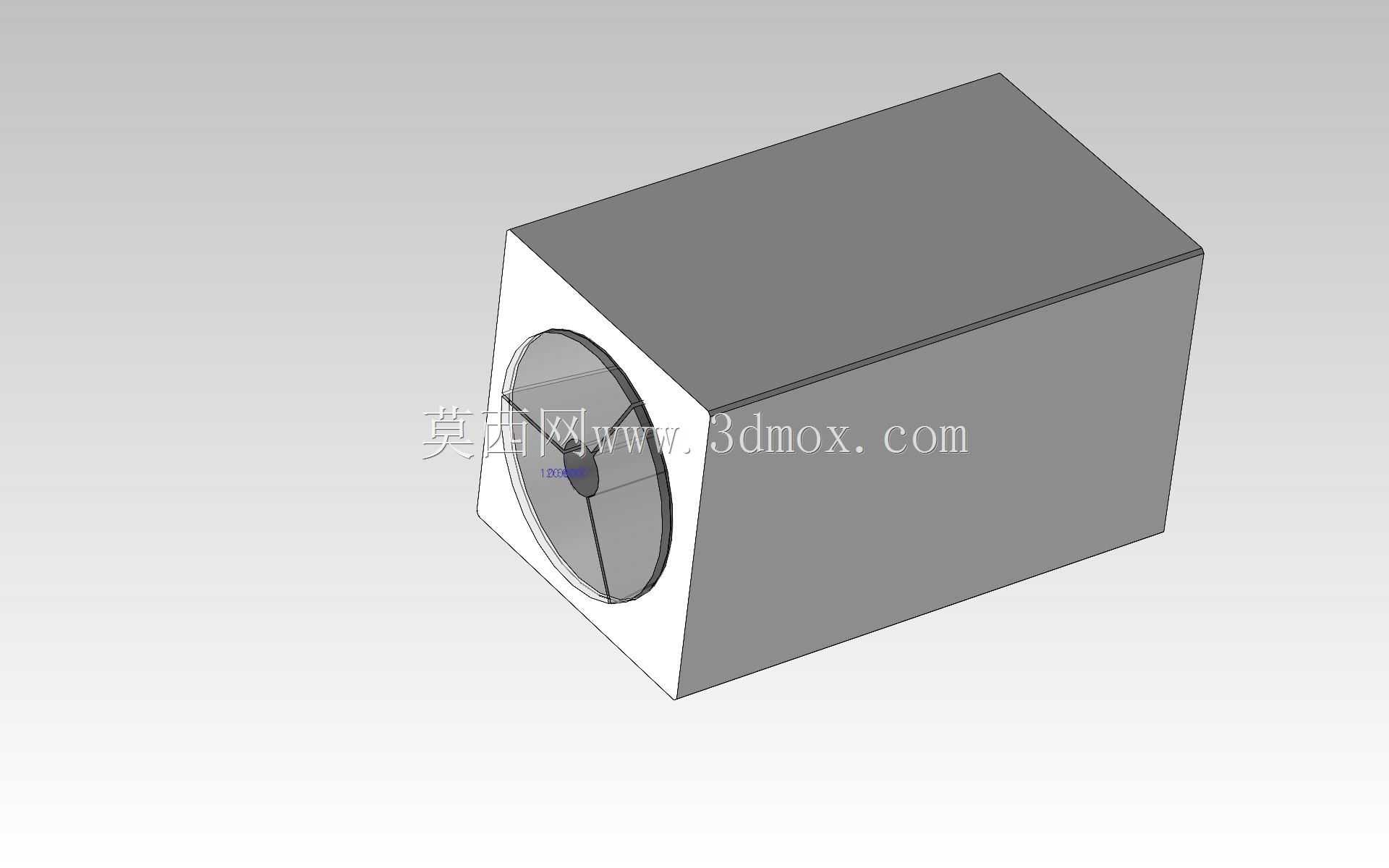

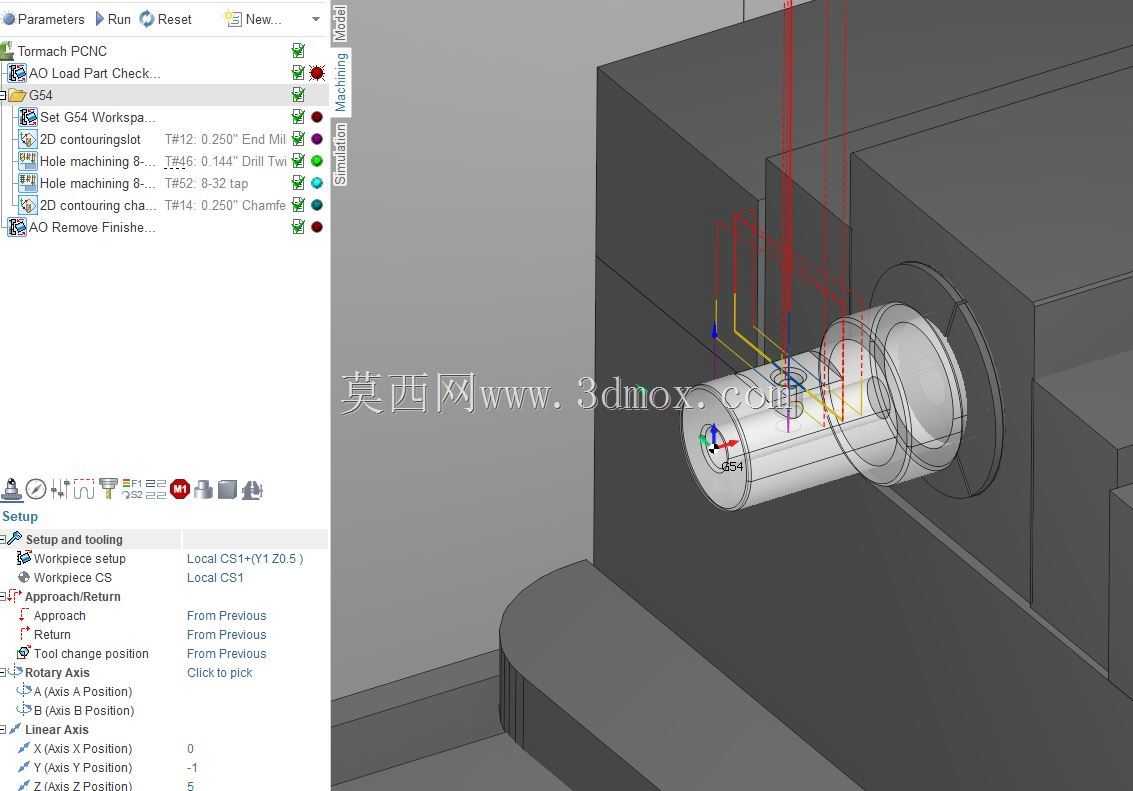

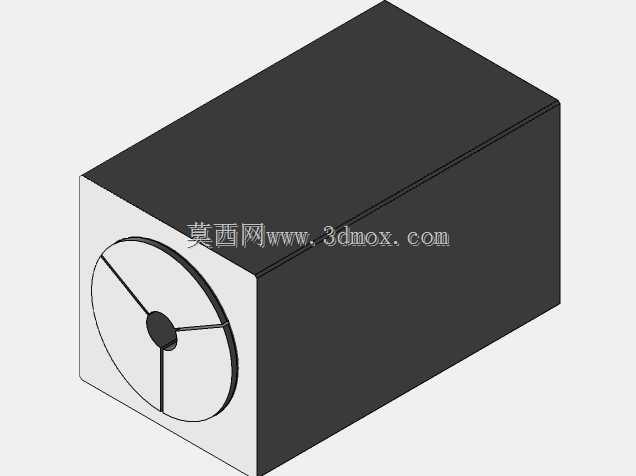

从功能特性上看，这个低细节度的模型主要是给CAM编程做碰撞检查用的，实际生产里的夹头块会在侧面加工锁紧螺丝孔，用来顶紧装入的5C夹头，防止加工过程中夹头转动或者退松，而仿真用的模型简化了这些细小的螺纹孔、倒角结构，只保留了整体的方形轮廓和前端的夹头安装腔外形，足够在编程仿真时模拟工装的占用空间，避免刀具路径走到夹座位置发生撞刀事故。很多编程新手做小件加工程序的时候，经常忽略工装的外形尺寸，只考虑坯件和刀具的运动范围，结果实际加工时刀柄撞到夹座，打坏刀具甚至碰伤主轴，这类简化模型的存在，就是为了在仿真阶段把这类风险提前排除。

另外方形结构的夹头块相比专用的5C夹座，成本更低，通用性更强，不需要配套专用的锁紧底座，在小批量多品种的加工场景里，工人可以快速把它装夹在不同的机台上，不用来回拆卸专用夹具，对于经常换产的加工车间来说，这类基础工装的灵活度，往往比高精度专用夹具更能提升整体加工效率。设计时还要注意本体的壁厚，不能为了缩小外形把壁厚做的太薄，否则锁紧夹头的时候本体容易发生形变，导致夹头孔同轴度超差，加工出来的零件出现圆度差、同轴度不合格的问题，一般来说夹头孔外壁到方形外立面的壁厚要保持在足够的厚度，保证锁紧时本体的形变在精度允许范围内，同时前端的夹头安装腔要做适当的让位倒角，方便工人快速把5C夹头装入孔内，不用反复对齐找正。
