双耳环铰接式工程液压油缸结构

这款双耳环铰接结构的液压油缸，是液压系统里最常见的直线执行元件，日常在工程机械、冶金设备、起重运输装备、农业机械里都能见到它的身影，核心作用是把液压油的压力能转换成往复直线运动的机械能，驱动负载完成举升、推拉、压紧、转向这类动作，相比气缸输出力更大，运行更平稳，还能通过液压阀组精准控制行程与输出推力，适配重载工况的使用需求。

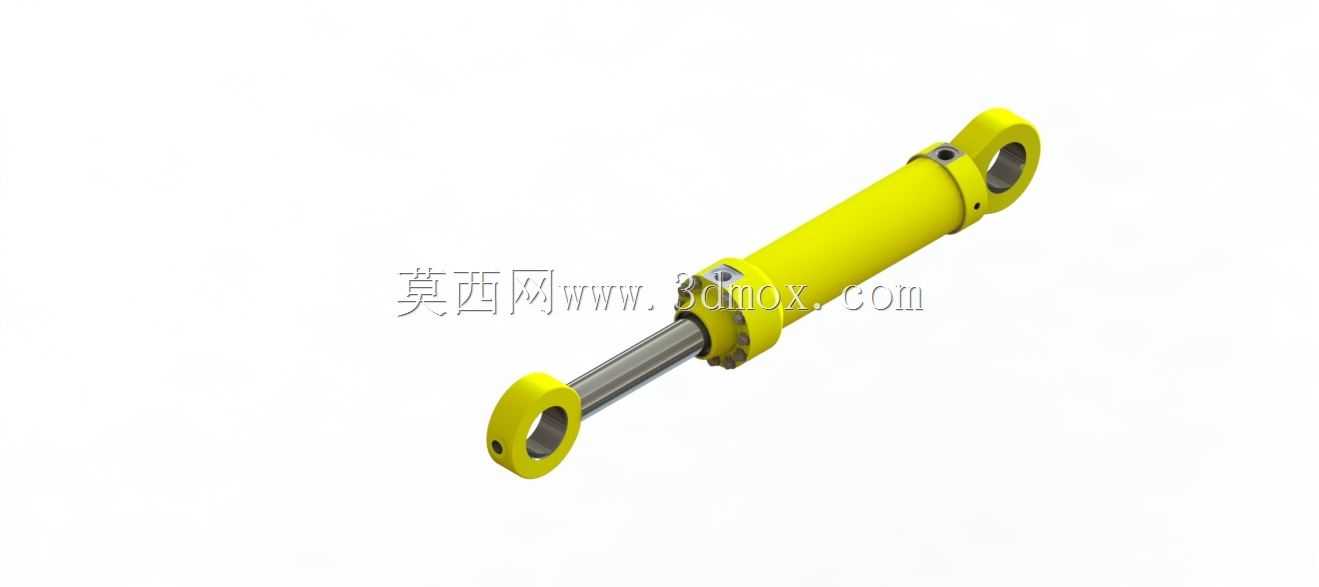

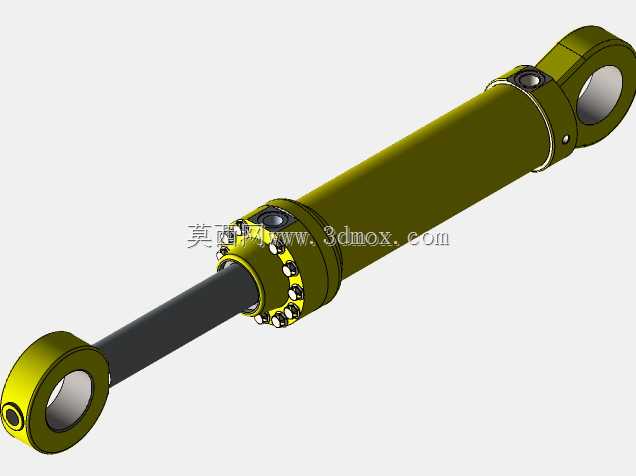

从结构设计来看，这款油缸采用两端铰接的安装形式，缸筒端和活塞杆端都带铰接耳环，内置关节轴承安装位，安装时可以补偿一定范围内的角度偏差，避免设备运行过程中因为机架形变、安装同轴度误差带来的侧向力损伤活塞杆密封件，大幅延长密封组件的使用寿命。缸体部分采用无缝钢管精加工内孔，内壁做珩磨处理，表面粗糙度控制在合理区间，减少活塞密封的磨损，降低内泄风险。活塞杆选用高强度合金结构钢加工，表面做镀硬铬处理，硬度高、耐磨性能好，能抵御户外工况下的泥沙、水汽腐蚀，避免活塞杆表面拉伤导致漏油。

设计过程中，首先要根据负载大小、工作压力确定缸筒内径与活塞杆直径，保证活塞杆在全伸出状态下的稳定性，避免长行程工况下出现活塞杆弯曲失稳的问题。两端耳环的铰接孔中心距是核心安装尺寸，直接决定了油缸在设备上的安装适配性，设计时要匹配设备铰接点的运动轨迹，校核全行程范围内的摆动角度，避免油缸伸缩到极限位置时出现机械干涉。活塞上的密封组合采用格莱圈加导向环的配置，既能保证高压下的密封效果，又能给活塞提供足够的支撑，避免活塞运行过程中出现偏磨。缸盖部分设置了防尘圈、杆密封、缓冲套结构，当活塞杆快速收回接近行程终点时，缓冲结构可以节流减速，避免活塞直接撞击缸盖产生冲击噪音，同时保护内部结构不受冲击损伤。油口设置在缸筒两端的合理位置，方便管路连接，同时预留足够的扳手操作空间，避免现场布管时出现干涉。

实际选型使用时，要结合设备的工作压力范围、负载行程、安装空间、摆动角度来匹配对应参数，安装前要确认铰接销轴的配合公差，保证铰接转动灵活无卡滞，管路连接前要清理油口杂物，避免杂质进入缸体内部划伤密封和缸筒内壁。日常维护中要定期检查活塞杆表面状态、密封位置是否有渗漏，及时更换老化的密封件，保证液压油的清洁度，就能让油缸长期稳定运行。
