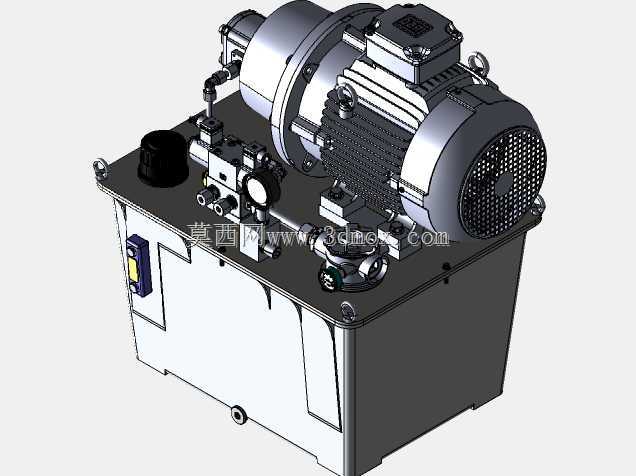

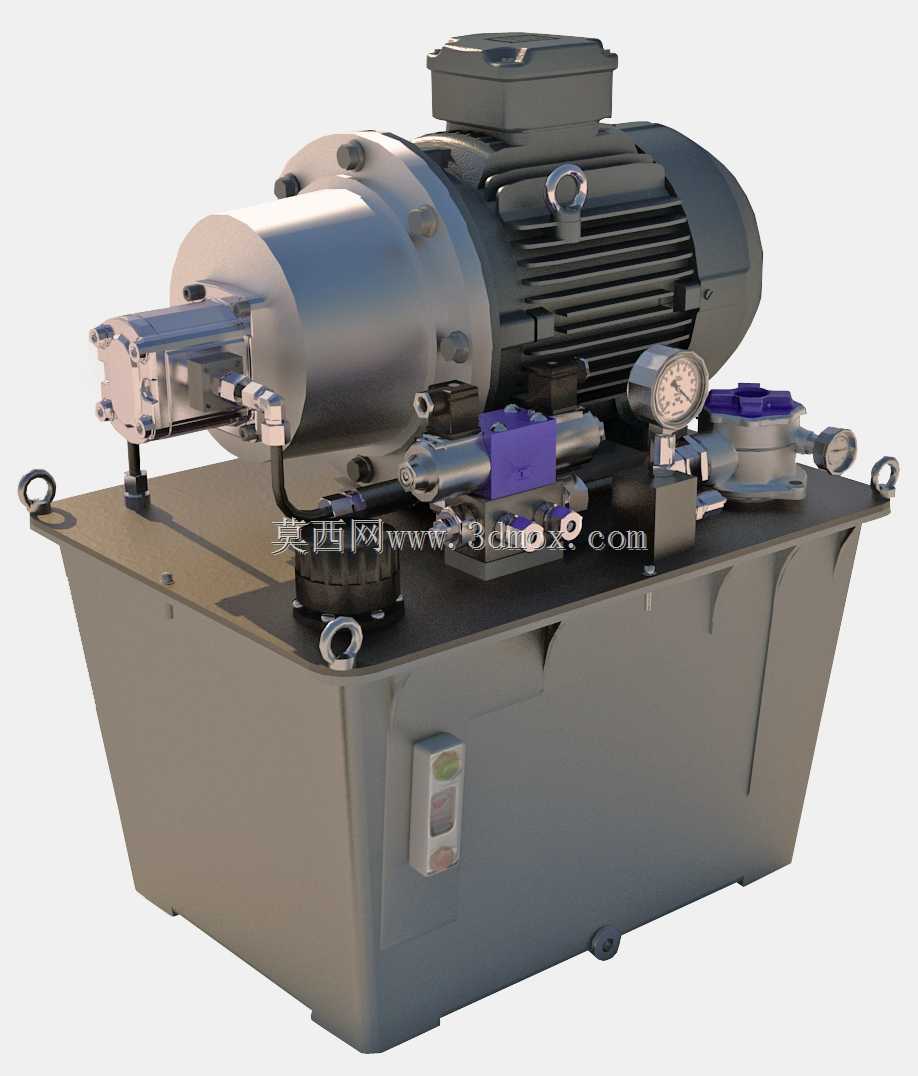

70升容量液压动力单元阀座切割配套装置

这套70升规格的液压动力配套装置，主要适配阀座切割作业的动力供给需求，在现场管道检修、阀组维修工位中承担核心油压输出作用，能为切割执行端提供稳定可调的压力输出，保障切割过程中进给动作平稳无冲击，避免阀座密封面因压力波动出现加工损伤。从结构布局来看，整套装置采用下置油箱的集成式设计，油箱采用梯形坡面结构，既可以提升油箱本体的结构刚性，减少满油状态下的侧壁形变，也能让回油过程中裹挟的杂质更好地向油箱底部沉降区汇集，降低吸油口吸入杂质造成泵体磨损的概率。油箱顶部预留的安装平面经过铣平加工，平面度控制在合理公差范围内，电机、泵组、阀块、压力表组件全部直接固定在该安装面上，省去了额外的过渡安装支架，既压缩了整体设备的占地尺寸，也减少了装配过程中的累计误差。驱动电机与柱塞泵采用同轴直连的装配方式，连接位置设置刚性联轴器保证同轴度，避免长期运转过程中出现偏磨导致的轴封渗漏问题。阀块采用集成式油路设计，将溢流阀、换向阀、压力检测接口全部整合在统一阀块上，减少了外接管路的接头数量，从结构上降低了渗漏点的出现概率，压力表设置在阀块侧方的易观察位置，操作人员在调整压力参数时可以直接读取数值，无需额外俯身观察。油箱侧壁设置的液位液温一体计，可以同时观测油箱内油液高度与实时油温，方便日常巡检过程中快速判断油位是否处于正常区间，是否存在油温异常升高的问题。顶部设置的空气滤清器兼顾注油功能，注油过程中可以直接完成油液过滤，避免大颗粒杂质随新油注入油箱。从安装边界来看，整套装置底部预留有四个固定安装孔位，可以直接通过膨胀螺栓固定在车间地面或者移动小车上，外接油口采用标准法兰连接形式，能快速对接切割执行机构的供油管路，不需要额外加工转换接头。在实际作业场景中，这类动力单元不需要复杂的外接配套设施，只要接通电源、加注符合标号的液压油即可投入使用，输出压力可以根据切割材质的硬度进行对应调整，适配不同壁厚、不同材质阀座的切割作业需求，油路中设置的单向阀可以避免停机状态下油液倒流，保障执行机构不会出现意外下坠的安全隐患。回油管路设置的回油过滤器，可以将作业过程中产生的金属碎屑、密封件磨损颗粒拦截在滤芯处，避免杂质进入泵体和阀组造成卡阀或者泵体划伤，延长整套液压系统的维护周期。
