工业用液压驱动平移启闭闸门结构设计

这套液压驱动平移启闭结构，主要面向工业厂区通道隔断、生产区域防护隔离、物流通口管控这类需要大启闭力、平稳运行的场景，区别于普通手动或电动平开门，它依靠液压动力输出，能适配厚重门板的驱动需求，哪怕门板表面附着粉尘、凝露或者轻微积料，也能保证启闭动作不卡滞。从实际使用逻辑来看，这套结构的核心用途是通过直线液压动力配合导向支撑，实现门板沿水平方向的往复平移，完成通口的开启与闭合，相比翻转式闸门，它不需要在通口前后预留门板回转的空间，能有效节省狭窄作业区域的占地，对于车间内部通道、设备防护隔断这类空间紧张的安装场景适配性更强。

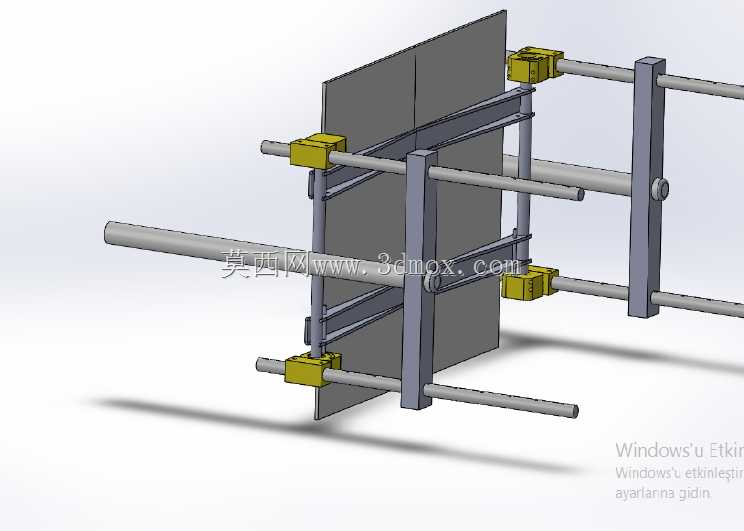

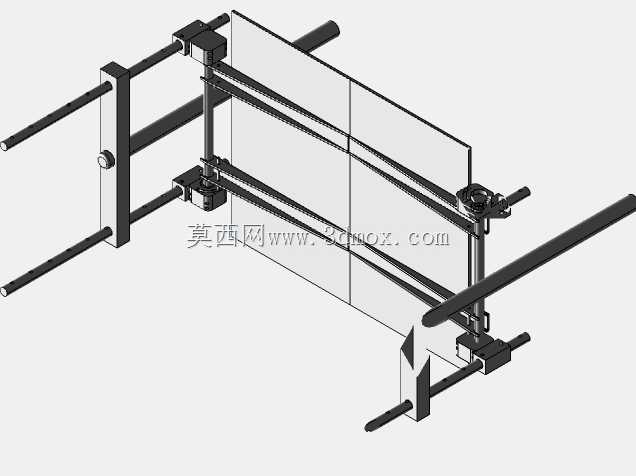

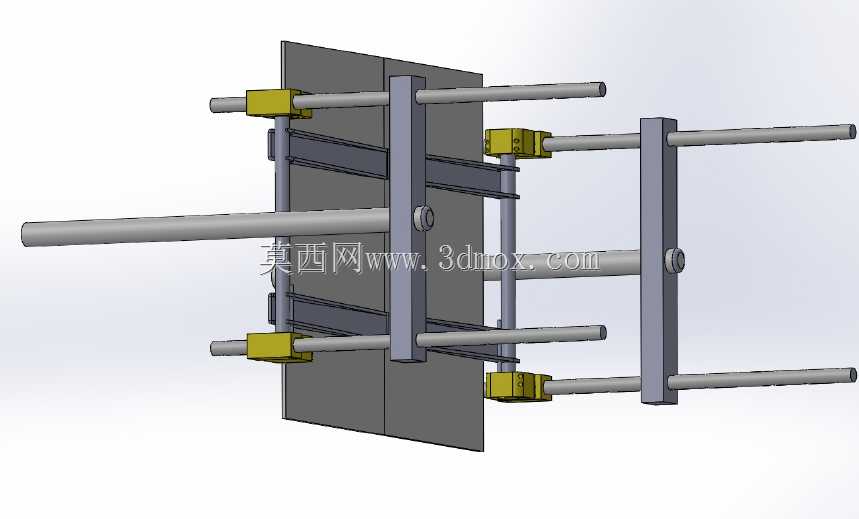

设计层面上，整套结构采用多组光轴导向搭配滑动座的布局，上下对称布置的导向光轴贯穿滑动支撑座，滑动座直接与门板主体连接，能均匀承载门板的自重，避免单侧受力导致的运行偏磨；驱动端采用分散式的液压执行元件布置，在门板的上下受力点位同步配置动力输出块，保证门板启闭过程中受力均匀，不会出现门板倾斜、卡轨的问题。导向轴的两端通过立式支撑座固定在安装基础上，支撑座的安装面预留了足够的调节余量，现场安装时可以根据基础的平面度误差微调轴系的平行度，降低现场安装的调试难度。

从安装边界来看，这套结构的安装需要在通口两侧预留导向轴的伸出空间，伸出长度至少要匹配门板的整体宽度，保证门板完全开启时能完全退到通口侧方，不影响通口的通行净空；门板与滑动座的连接采用可调式连接结构，能适配一定厚度范围内的门板安装，不需要针对不同门板厚度重新定制连接支架。结构上所有的滑动配合面都预留了润滑脂加注空间，日常维护时不需要拆解结构就能完成润滑保养，能有效降低长期运行的磨损速率。液压执行元件的管路接口统一布置在结构侧方，方便现场布设液压管路，同时避开了门板运行的轨迹范围，不会出现运行过程中管路被拉扯、磨损的问题。整套结构的受力传递路径清晰，门板的载荷通过滑动座直接传递到导向轴，再由两端支撑座传递到安装基础，驱动元件只需要提供水平方向的启闭推力，不需要承担门板的垂直载荷，能有效延长液压元件的使用寿命，也让整套结构的运行稳定性更有保障。
