立式承压筒体结构工业分离装置

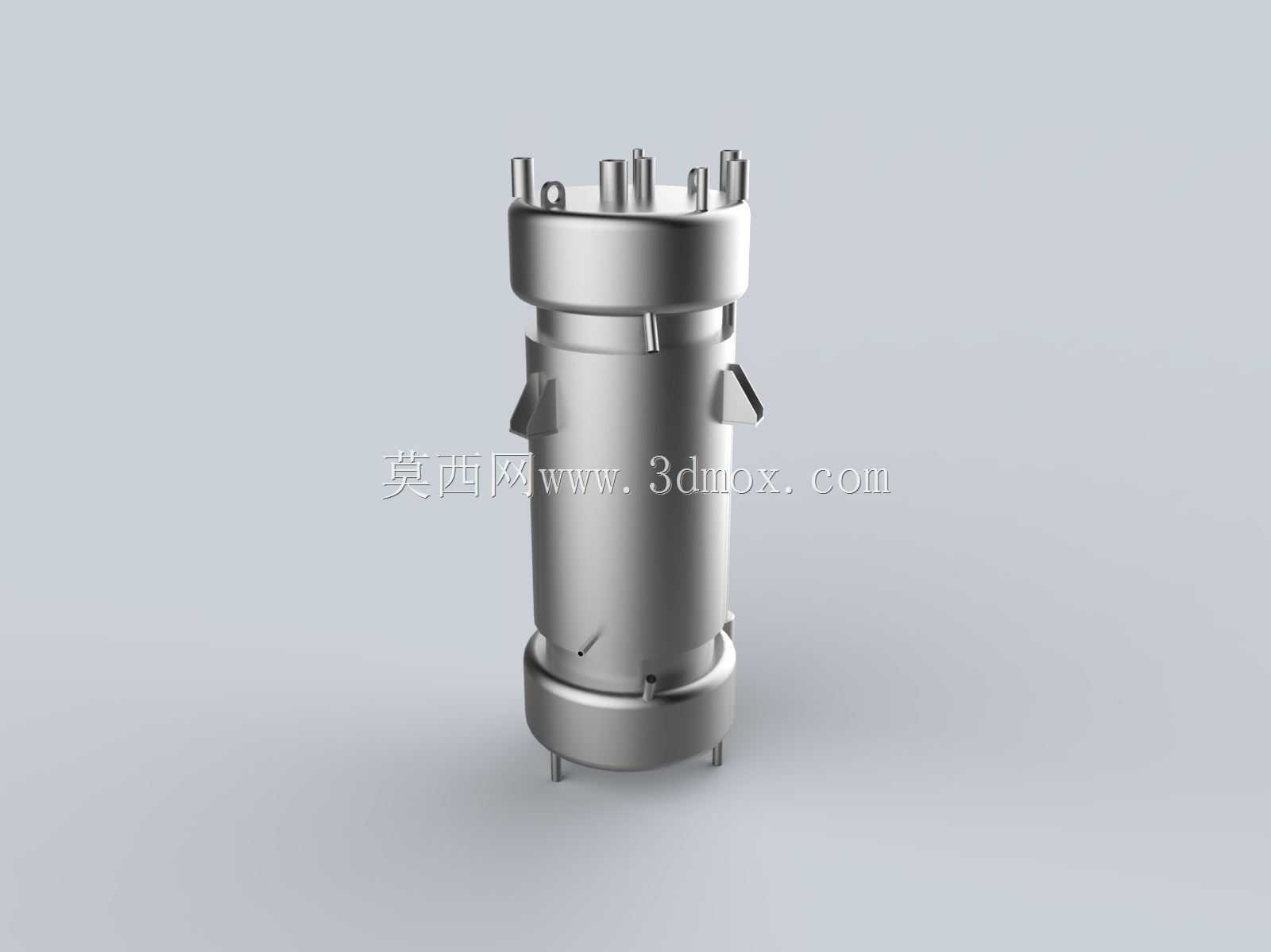

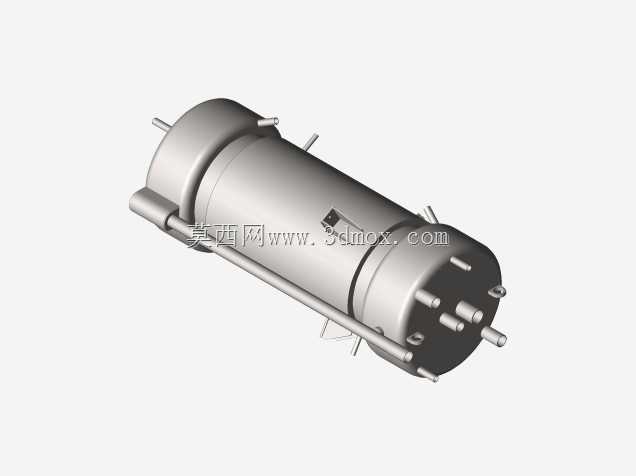

在化工、制药、食品加工等涉及多相流体处理的生产场景中，这类立式承压分离设备是物料提纯、相态分离工序的核心单元，常布置在反应工序后段、成品灌装前的管路上，承担气液分离、液固分离或者不同密度液相介质分层分离的作用，直接影响最终产出物料的纯度与后续管路设备的运行稳定性。从结构设计来看，整体采用立式圆柱形筒体布局，这种构型能最大程度利用垂直空间减少占地，同时适配重力沉降的分离逻辑——混合介质从筒体指定接口进入后，密度较大的相态会在重力作用下沿筒壁沉降至底部集液区，密度较小的相态则向上流动从顶部出口排出，筒体侧面设置的多组支耳结构，既可以作为设备安装时的承重支撑点，匹配车间钢架平台的安装位，也能在设备检修吊装时作为吊点使用，避免吊装受力直接作用在薄壁筒体上造成变形。顶部的多组接口分别对应不同介质的进出、压力表与安全阀的安装位，设计时需要严格匹配对应管路的法兰标准，保证现场安装时的同轴度与密封性能，底部的支脚结构将筒体抬离安装基面，既预留了底部排污口的操作空间，也避免基面积液对筒体底部焊缝造成长期腐蚀。建模过程中需要重点关注筒体壁厚的均匀性，承压类设备的筒体壁厚直接决定额定工作压力下的结构强度，所有焊接位置的圆角过渡都需要符合应力分散的设计要求，避免尖角位置出现应力集中导致长期运行下的疲劳损伤；筒体上的所有外接接口都要保证与筒体表面的垂直精度，否则现场配管时会出现强制对中的情况，额外给焊缝部位施加装配应力。这类设备的安装边界需要提前核算整体高度与平台预留空间的匹配度，顶部接口要预留阀门操作与仪表安装的足够空间，侧面支耳的安装孔位要和钢架的预埋螺栓位置精准对应，底部排污口要预留接液槽或者排污管路的安装位置，避免后期改造影响设备的承压密封性。实际选型时，需要根据处理介质的腐蚀性、工作温度与压力范围调整筒体材质与壁厚参数，不同的分离精度要求还可以在筒体内部加装丝网除沫器、滤板等内构件，建模时可以根据实际需求对内构件进行参数化调整，不用改动外部筒体的主体结构就能适配不同的工艺要求。
