回转类工件专用钻孔定位夹具结构

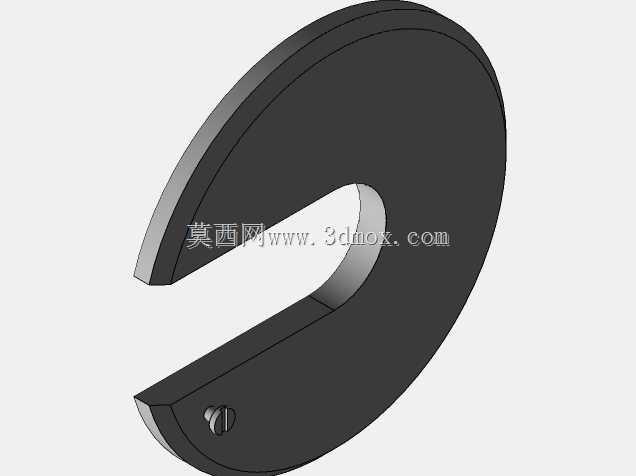

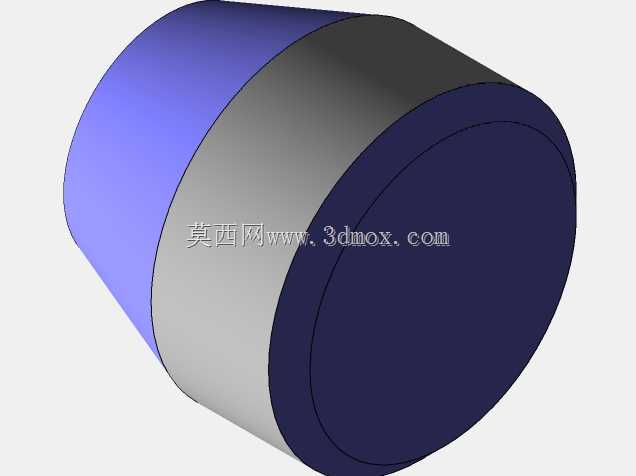

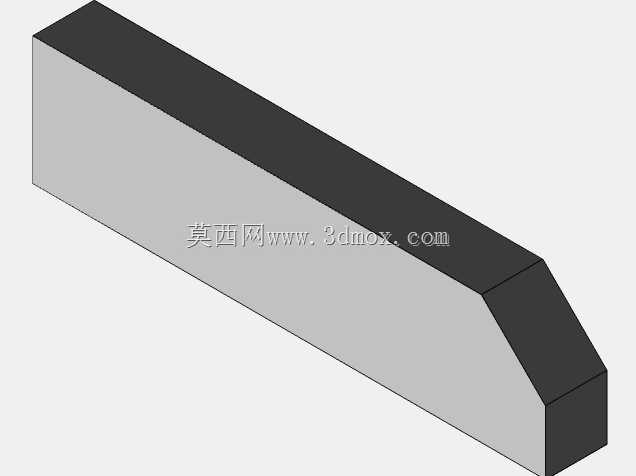

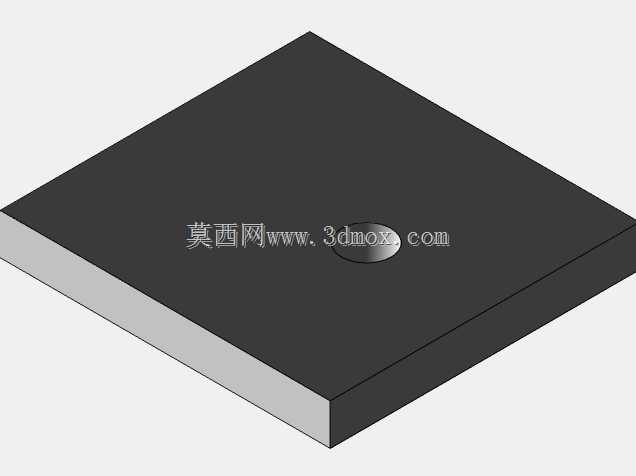

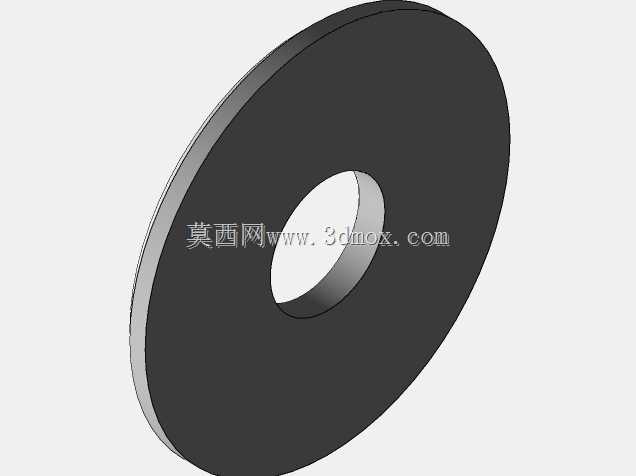

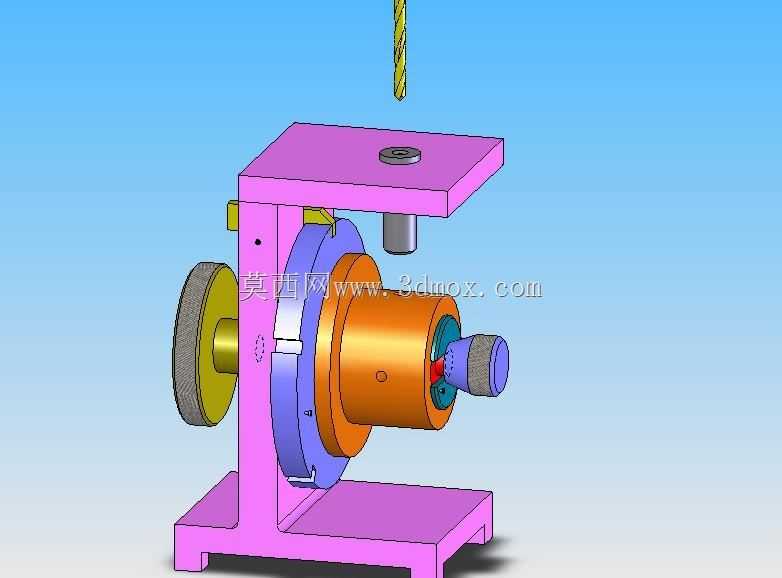

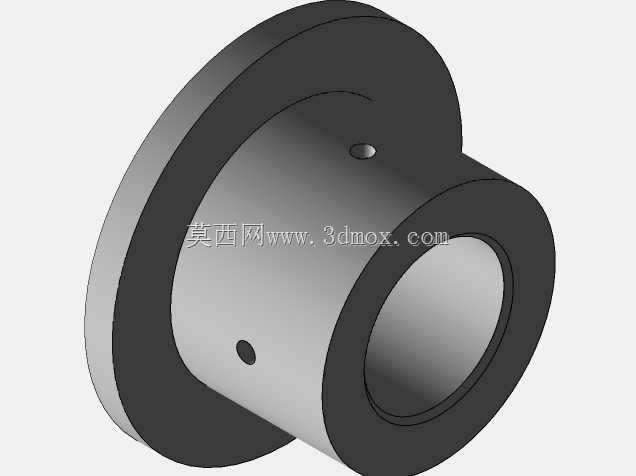

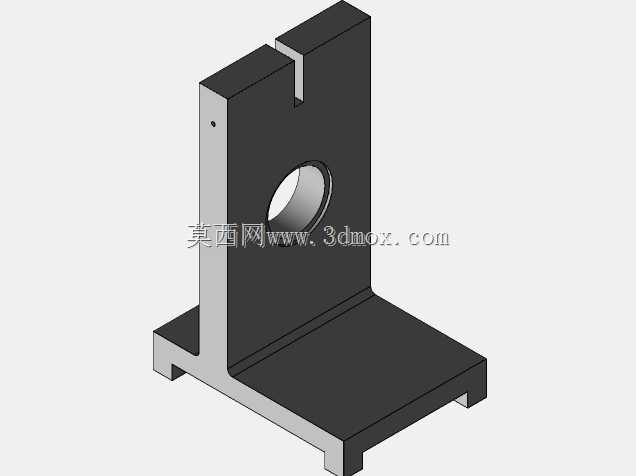

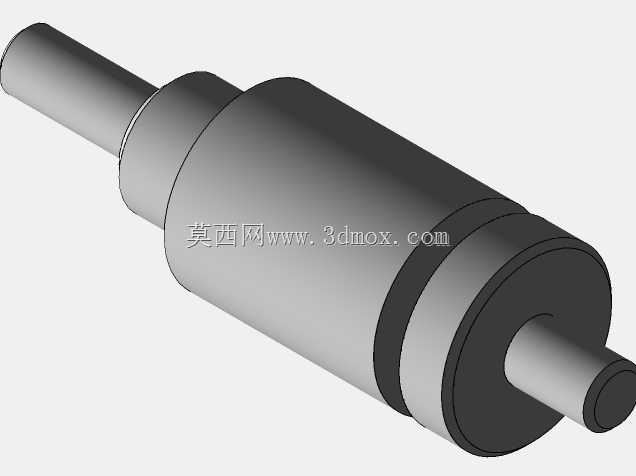

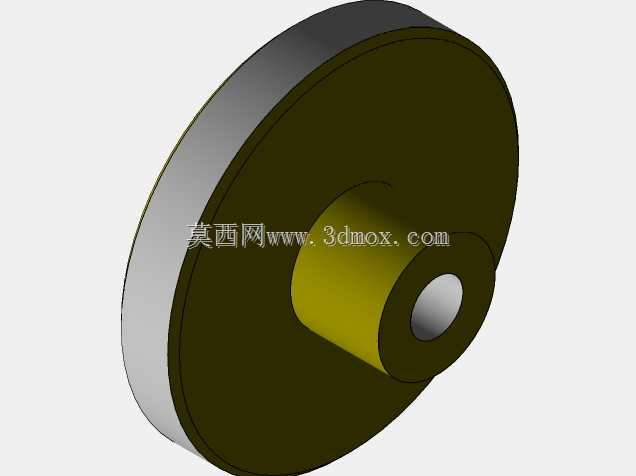

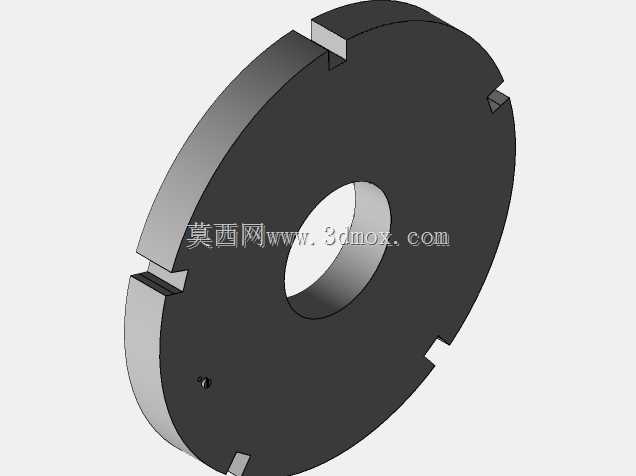

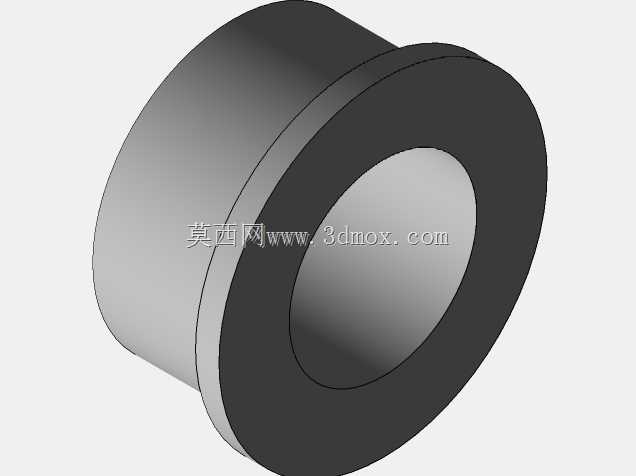

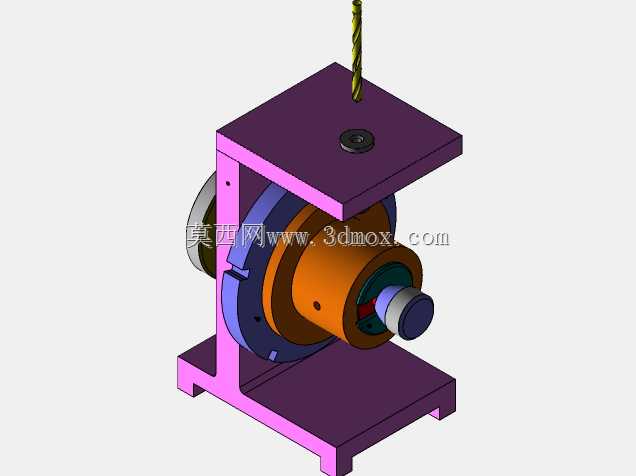

这套钻孔夹具主要面向普通台钻、立式钻床的回转类零件径向孔加工场景，针对轴套、轮盘类零件钻孔时易转动、孔位同轴度难保证、装夹找正耗时久的现场痛点设计，可直接固定在钻床工作台T型槽上使用，无需额外改造原有设备接口。整体采用C型开式机架结构，底部安装板预留对应钻床工作台的T型槽螺栓过孔，安装时可根据钻床主轴行程调整机架固定位置，确保钻头下行行程完全覆盖工件钻孔深度需求，不会出现主轴超程或钻头无法抵达工件表面的情况。机架上部的钻套导向孔与下部工件定位轴线保持严格垂直，同轴度公差控制在0.02mm以内，钻孔时钻头沿钻套进给，可有效避免钻头偏摆导致的孔位超差、孔壁倾斜问题，加工出的径向孔与工件回转轴线垂直度可稳定达到IT7级精度要求。工件装夹端采用胀套式定位结构，适配一定直径范围内的带内孔回转类工件，装夹时只需转动端部的滚花旋钮，即可带动内部胀块径向撑开完成工件定心与夹紧，无需额外使用扳手等工具，单件装夹耗时可控制在10秒以内，大幅提升批量加工时的装夹效率。夹具侧面设置的分度限位盘，可根据工件的孔位分布需求，快速切换不同的分度角度，完成等分或不等分径向孔的连续加工，分度定位销采用弹簧顶紧结构，切换角度时只需拔出定位销转动工件至对应刻度位，松开后定位销自动卡入分度槽完成锁定，重复定位精度可达0.015mm，无需每次钻孔前重新打表找正。机架侧面预留的手轮安装位，可根据加工需求加装手动回转驱动结构，针对大重量工件可通过手轮平稳转动分度，避免手动转动工件时产生的晃动影响孔位精度。整套夹具的运动部件均做了耐磨处理，胀套与定位轴的配合面经过淬火处理，长期使用磨损后可单独更换胀套配件，无需整体报废夹具主体，降低现场工装维护成本。在实际加工场景中，这套夹具可替代传统的V型铁加压板的装夹方式，消除人工找正带来的人为误差，尤其适合中小批量回转类零件的径向钻孔工序，可适配不同长度的工件，当工件长度超出机架内部空间时，可拆除前端的端盖结构，让长轴类工件从夹具中心通孔穿出，拓展夹具的适用加工范围。夹具上部的钻套采用快换结构，可根据不同的钻孔直径更换对应内径的钻套，无需拆卸调整机架主体，适配不同规格钻头的加工需求，钻套与安装孔采用H7/h6间隙配合，更换时直接拔出旧钻套插入新钻套即可完成切换，操作便捷。
