多工位组合式焊接检验夹具结构

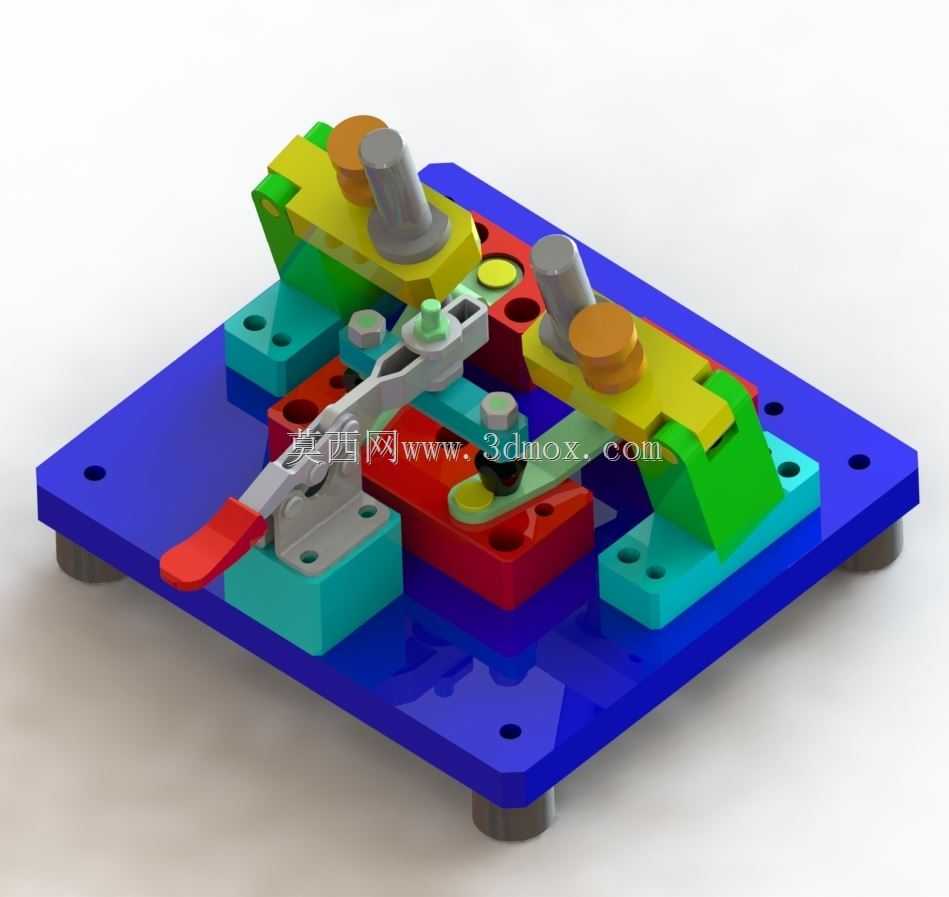

这套夹具结构主要面向中小尺寸结构件的焊接工序定位与焊后尺寸检验场景，在五金加工、小型结构件量产车间的焊接工位上，这类组合式夹具能直接替代零散的手工定位工装，解决多工序装夹定位偏差累积的问题。整套结构以加厚方形底板作为安装基准，底板四周预留的沉头安装孔可直接适配T型槽工作台的固定需求，安装时无需额外加工转接板，底板底部的支撑柱将夹具主体抬离工作台面30mm左右，既可以避让焊接过程中飞溅的焊渣堆积，也能给焊后检验的量具预留足够的操作空间。

从功能布局来看，底板上集成了三类功能模块：两端的快速夹紧单元采用偏心压杆结构，扳动红色操作手柄即可完成压头的快速下压与抬升，压头下方的可调垫块可根据待加工件的厚度差做0-15mm范围的高度微调，适配不同板厚的工件装夹需求；中间的定位支座组按照工件的外形轮廓做了仿形避让设计，每个支座上的定位销孔位置与工件的工艺孔完全对应，装夹时只需将工件的工艺孔对准定位销放入，即可完成X、Y两个方向的自由度约束，无需反复调整对齐位置；侧边的检验基准块直接与底板一体加工成型，块体的垂直面与水平面均做了磨削处理，焊后可直接将百分表座吸附在基准块上，快速检测工件的平面度、孔位同轴度等关键尺寸，不用二次转移工件到检验平台，减少工序周转的时间损耗。

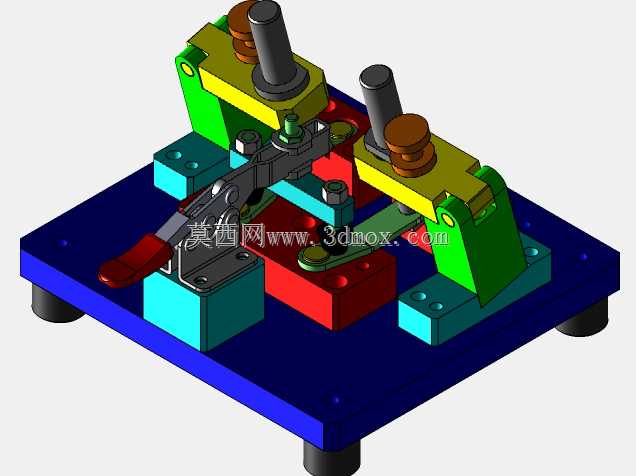

设计过程中特意将所有夹紧模块的操作手柄都朝向夹具的前侧操作区，操作人员站在单个工位即可完成所有夹紧点的操作，无需绕夹具走动调整，单工件装夹耗时可控制在10秒以内。不同颜色的模块区分了功能属性：蓝色为基准底板、青色为固定定位座、红色为可调支撑块、黄绿部件为夹紧压臂，现场操作人员可快速识别各部件功能，降低误操作概率。所有活动连接部位都预留了润滑脂注油孔，长期在焊接飞溅的多尘环境下使用也能保证夹紧动作顺畅，不会出现卡滞问题。整套夹具的边界尺寸控制在400mm见方以内，可直接放置在常规焊接工作台的任意工位，也可搭配小型变位机使用，适配多角度焊接的作业需求。
