立式加工中心用液压定位夹紧工装结构

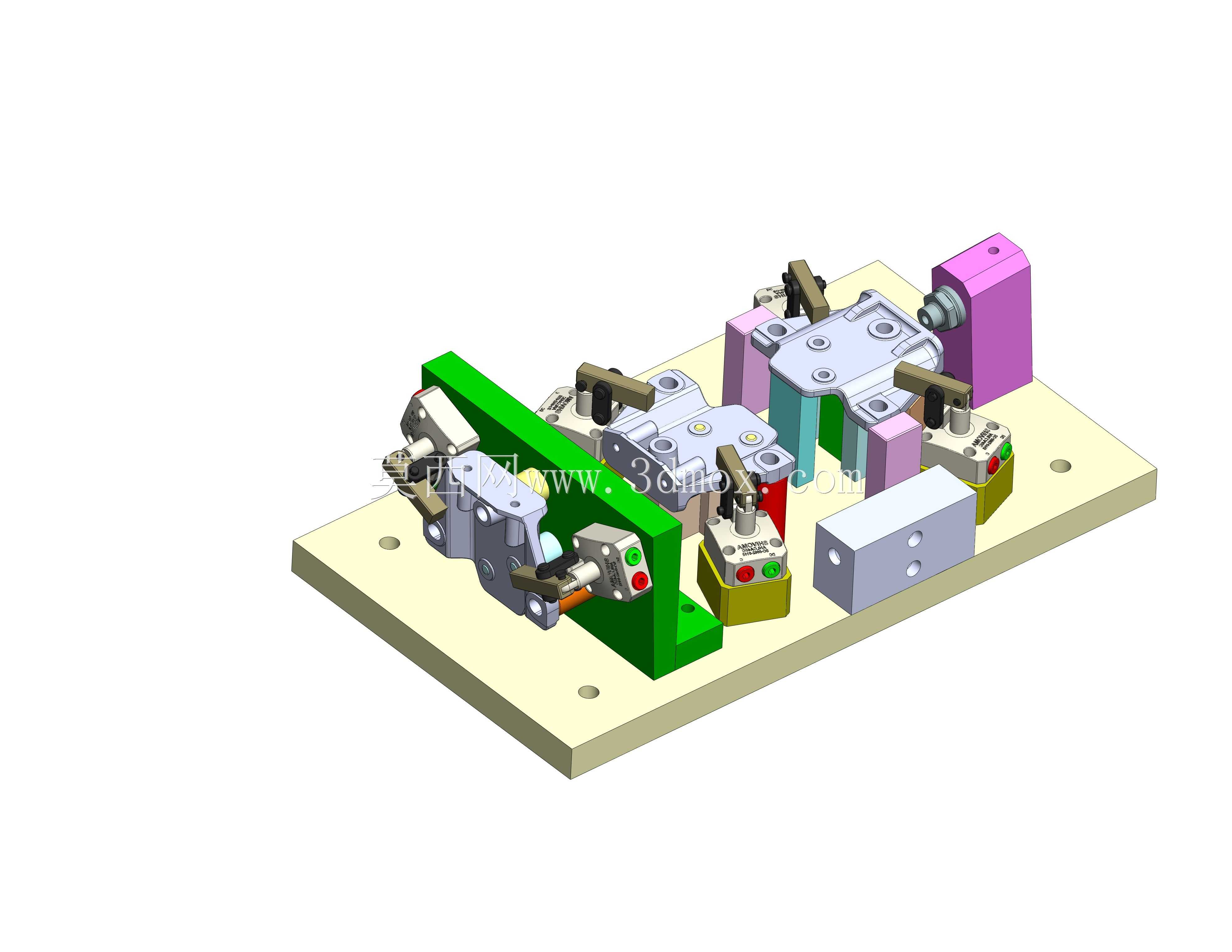

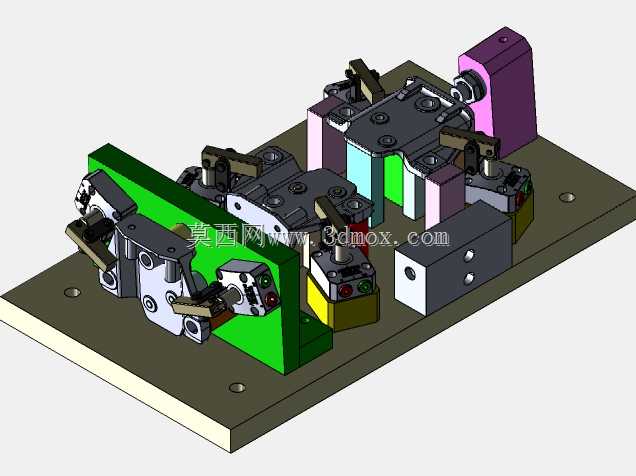

这套液压夹紧结构主要适配立式加工中心的批量零件加工场景，针对多工位同步装夹的需求设计，可在单次装夹周期内完成多件同类型工件的定位与锁紧，大幅减少单件装夹的辅助耗时，提升立式加工中心的设备稼动率。从结构布局来看，整套工装以矩形安装基板为承载基础，基板上预留了与机床工作台T型槽匹配的安装孔位，安装边界可适配常规行程的立式加工中心工作台面，无需额外改造工作台接口即可完成固定。基板上集成了多组定位组件与液压夹紧单元，定位块依据工件的外形轮廓做了仿形设计，可限制工件的六个自由度，保证装夹定位的重复精度，避免加工过程中工件出现位移偏差。夹紧单元采用液压驱动的转角压板结构，相比传统手动螺旋压板，液压驱动的夹紧力输出稳定一致，可根据工件材质与加工切削参数调整系统压力，避免夹紧力过大导致工件变形，或是夹紧力不足引发的工件松动、振刀问题。设计过程中充分考虑了加工排屑与操作空间，各夹紧组件与定位块之间预留了足够的刀具避让空间，可覆盖工件一次装夹后的多面加工需求，减少二次装夹带来的精度误差。油路采用内置式布局，将液压管路集成在基板与支撑块内部，减少外接管路的杂乱布置，避免加工过程中切屑堆积刮损管路，也降低了管路干涉刀具运动轨迹的风险。工装侧面设置有液压油路接口，可快速对接机床配套的液压站，拆装维护便捷。每个夹紧工位旁都设置了到位检测组件，可反馈工件装夹到位状态与夹紧确认信号，便于接入机床的安全联锁逻辑，避免未夹紧状态下主轴启动加工的安全隐患。支撑结构采用高低错落的模块化布置，针对工件的薄壁部位设置了辅助支撑点，抵消加工过程中的切削振动，提升加工面的表面质量与尺寸稳定性。整套结构的设计逻辑围绕批量加工的效率与精度需求展开，兼顾了装夹便捷性、刚性与维护便利性，适合汽车零部件、通用五金件等中小型零件的铣削、钻孔、攻丝等加工工序使用。
