带安装底座弧形连接支撑座结构设计

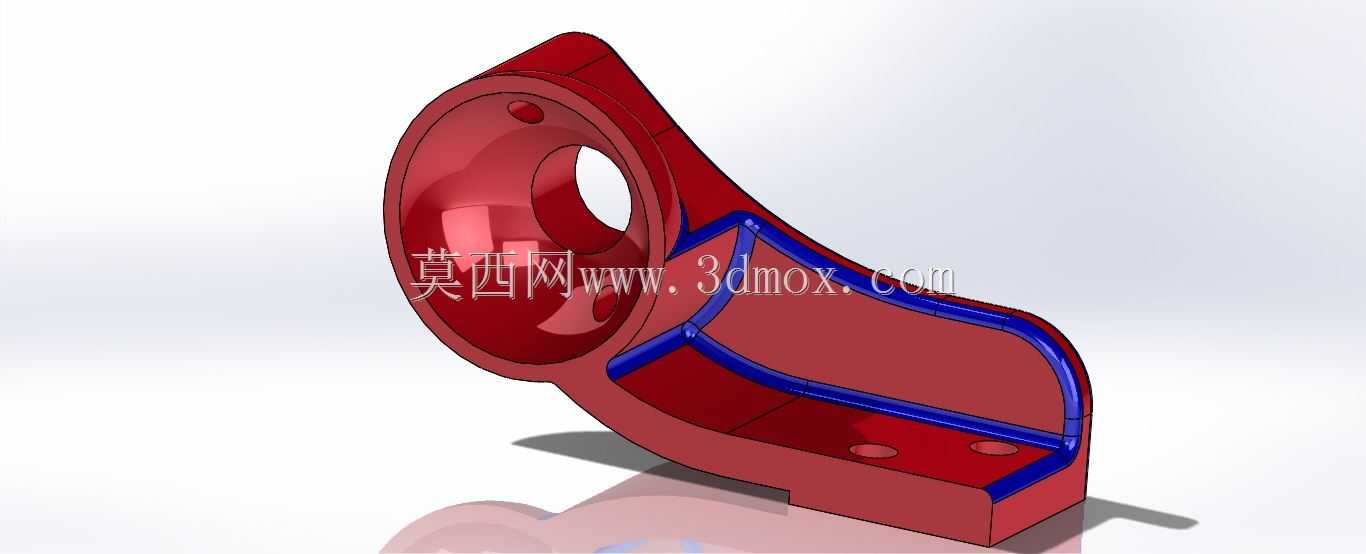

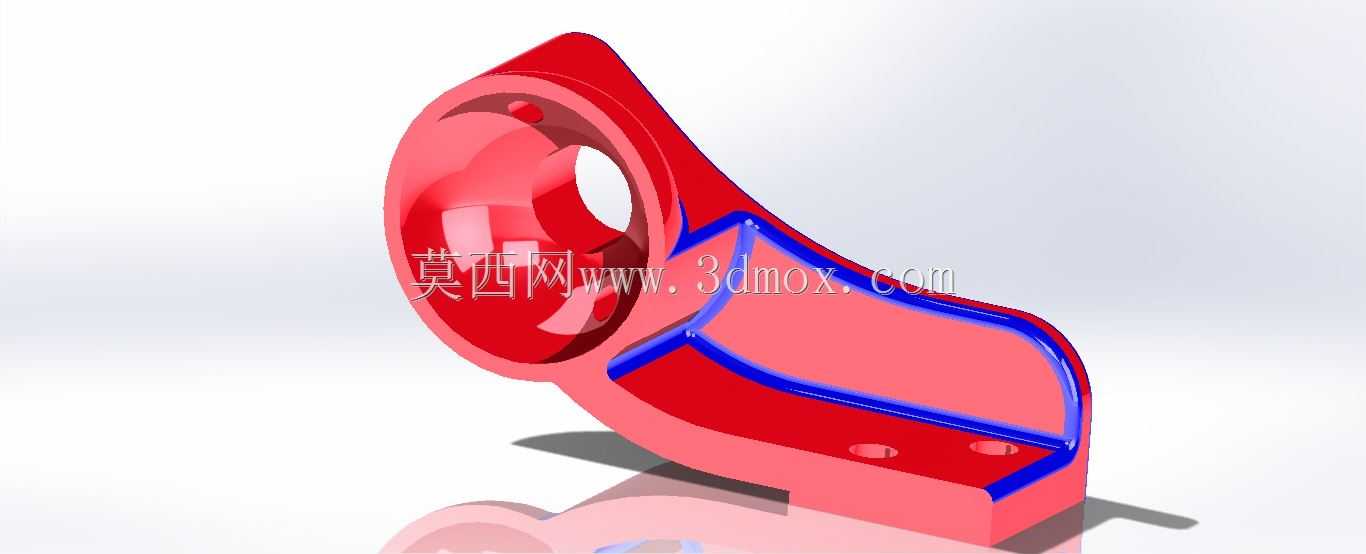

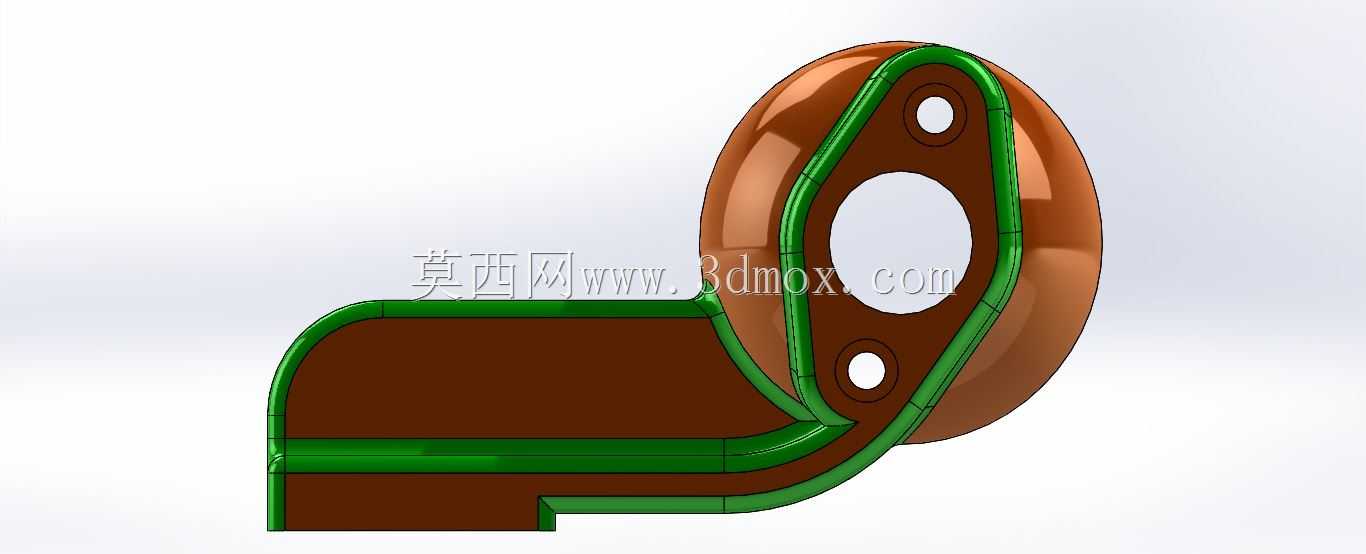

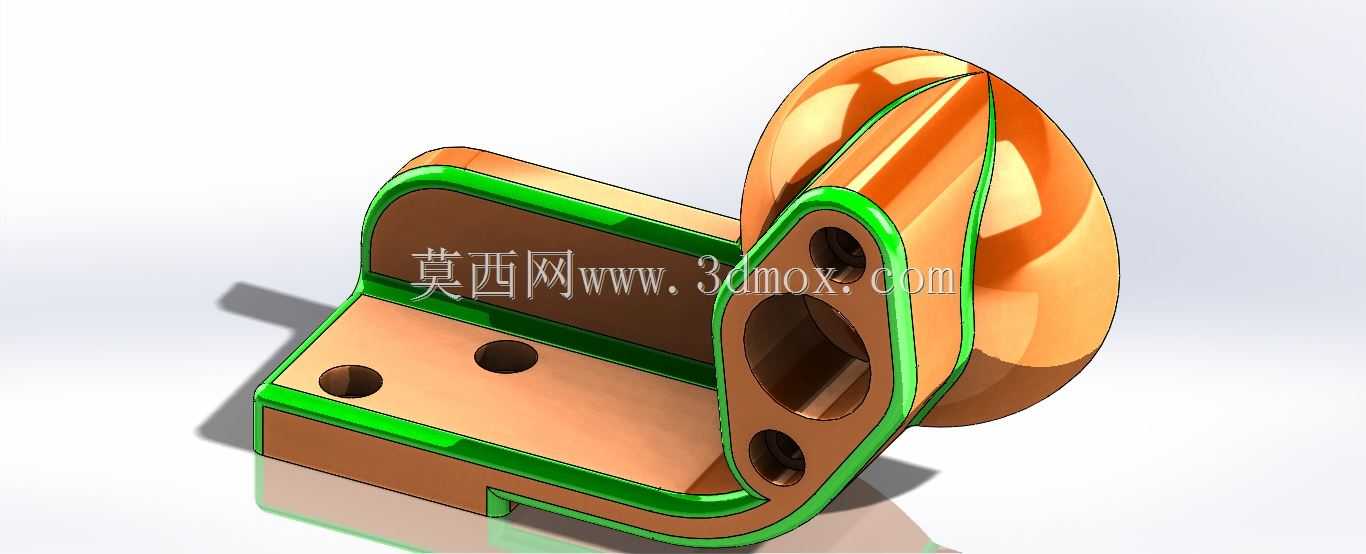

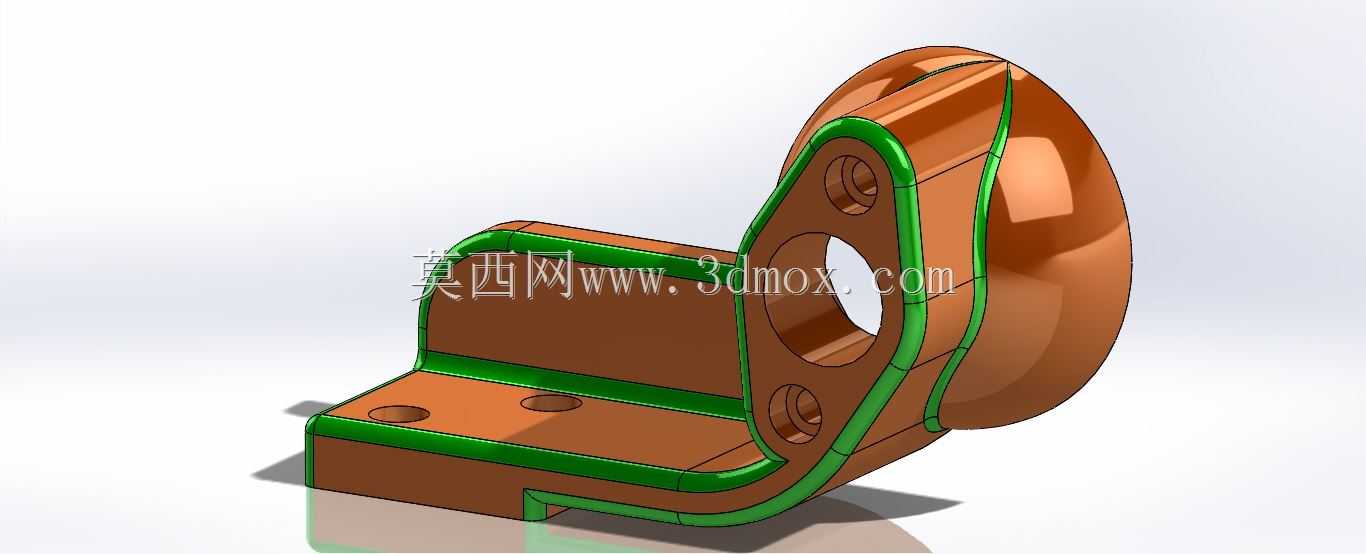

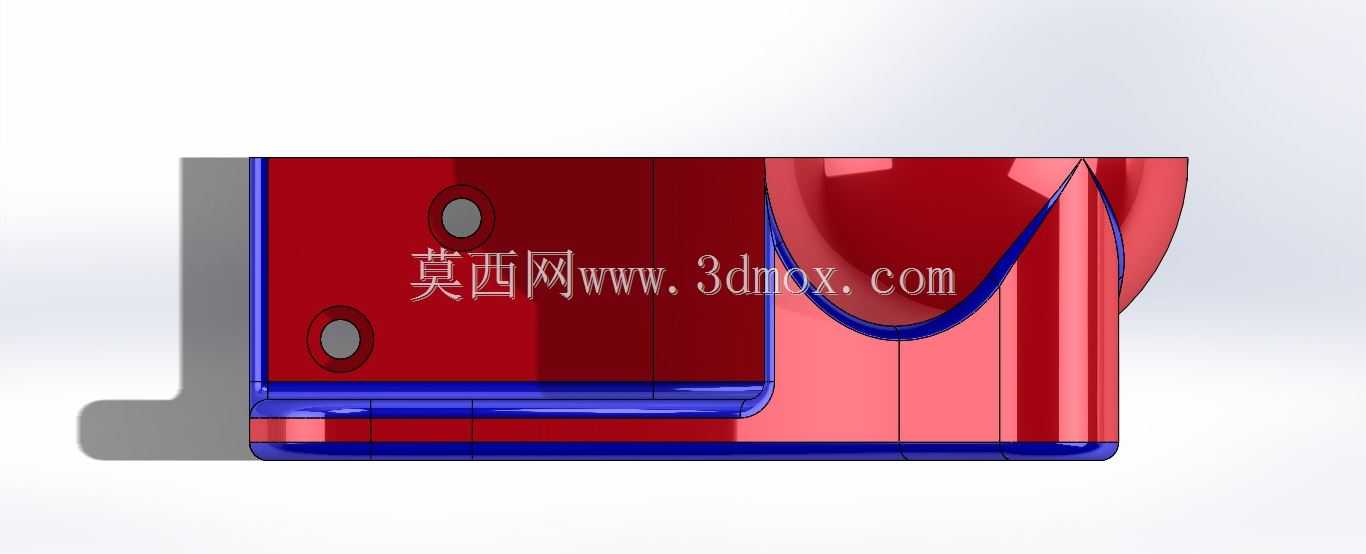

这类带弧形壳体的一体式支撑连接构件，常见于小型动力传输、流体管路配套或是轻型设备的机架衔接工位，主要承担相邻部件的定位承托、载荷传递以及安装基准对齐的作用，在轻工输送设备、小型农用机具、台式加工设备的附属机构中都能见到同类型结构的应用。从结构布局来看，底部的平直安装板预留了两个沉头安装孔，安装时可通过螺栓直接固定在设备的安装基面之上，沉孔设计能够保证螺栓头部不突出安装面，避免与其他运动部件产生干涉，安装板的侧边做了直角折弯加强，提升了底座部分的抗弯折能力，在承受侧向载荷时不会轻易出现底座变形的问题。中间的立板衔接部分做了等厚度的结构设计，与弧形壳体部分采用平滑过渡衔接，避免应力集中在转角位置，立板上预留的两个同轴定位孔，可用于穿装定位销或是连接销轴，实现与相邻摆动、转动部件的铰接配合，孔位周边做了局部加厚处理，提升孔位的耐磨性能与承力能力，避免长期受载后出现孔位失圆、开裂的问题。端部的弧形壳体部分采用半包覆式结构，曲面弧度完全匹配所对接的圆柱形部件外轮廓，安装时可完全贴合在对接部件的外壁上，配合立板的铰接结构，能够实现对接部件的角度调整与位置固定，曲面边缘做了等宽的凸缘结构，既可以提升壳体部分的结构刚度，也能作为安装时的对位基准，方便装配时快速对齐安装位置。设计过程中需要重点考量安装边界的尺寸匹配，底部安装板的孔位间距需要适配设备基面的预留安装孔位，弧形壳体的曲率半径要与对接圆柱件的外径完全一致，立板上的铰接孔同轴度需要控制在合理公差范围内，避免装配后出现卡滞、别劲的问题，整体结构采用一体化成型的设计思路，减少了分体装配带来的累积误差，同时各个转角位置都做了圆角过渡，既降低了加工过程中的应力集中风险，也避免了装配时锐边划伤操作人员。这类构件在实际使用中，既能够承担静态的支撑载荷，也可以承受一定幅度的交变冲击载荷，结构上没有多余的冗余设计，在保证结构强度的前提下尽可能控制了整体重量，适合在安装空间紧凑、载荷水平中等的工位使用。
