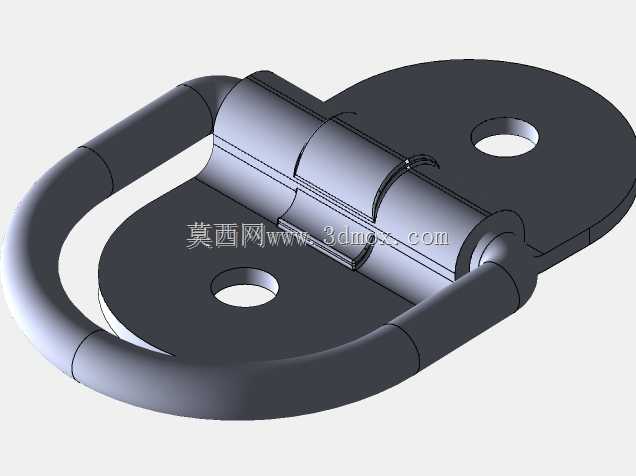

带铰接底座金属D形固定吊环结构

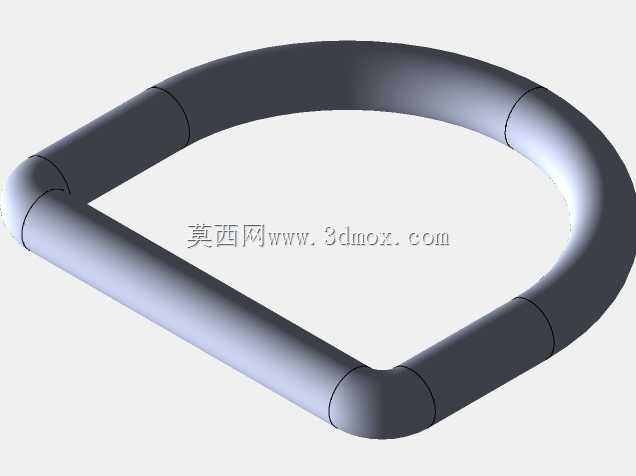

这款带铰接底座的D形挂环，是工业场景里常用的承重连接构件，日常在物流周转箱侧壁、特种车辆舱体内壁、小型起重辅助工装、户外装备挂载点上都能见到它的身影，核心作用是提供一个可活动的承重挂点，用来连接绑带、挂钩、绳索这类柔性或刚性连接件，实现货物捆扎、部件挂载、索具连接的功能。和普通一体式焊接D环不同，它的底座和环体通过卷制铰接轴连接，环体可以绕轴做一定角度的翻转，不用的时候可以放平贴在安装面，避免突出的环体剐蹭过往人员或者货物，受力的时候环体能顺着拉力方向自动调整角度，不会因为拉力偏斜让底座安装孔承受额外的弯折力矩，能有效降低固定螺栓受剪切断裂的风险。设计上底座采用了双片式夹合结构，两片带安装孔的底板通过卷边包裹住环体的直段部分，形成转动副，卷边的接缝处做了贴合压边处理，转动时没有明显旷量，同时能避免灰尘、碎屑进入铰接缝隙造成卡滞。环体本身是圆钢弯制的D形结构，圆弧段做了均匀的圆角过渡，没有尖锐棱角，挂接挂钩或者绑带的时候不会割伤索具表层，直段和铰接部分的衔接处做了变径贴合处理，受力时应力能均匀传递到底座上，不会在衔接位置出现应力集中断裂的问题。安装边界上，底座的两个安装孔中心距按照常规五金挂载的通用间距设计，适配市面常用的螺栓规格，安装时只需要在安装面加工对应位置的通孔，用螺栓加防松垫圈紧固即可，不需要额外做焊接或者其他复杂加工，底座的贴合面是平面，能和金属板材、型材表面完全贴合，不会出现安装翘边的问题。尺寸设计上环体的内空尺寸适配常规宽度的绑带和标准规格的安全挂钩，不会出现挂钩挂不进或者绑带折叠塞不进去的情况，环体的圆钢直径按照对应承重等级选型，能满足常规中小型载荷的挂载需求，铰接轴的转动角度覆盖了从贴平安装面到垂直拉起的全范围，不管是水平方向牵拉还是垂直方向起吊，环体都能调整到合适的受力角度，不会出现别劲的情况。建模的时候要注意铰接部分的配合间隙，卷边和环体直段之间要预留合理的转动间隙，既不能间隙过大导致环体晃动明显，也不能间隙过小造成转动卡滞，底座安装孔的位置要和环体的中心对齐，保证受力时拉力能均匀分布在两个固定螺栓上，避免单个螺栓受力过载。
