碳颗粒水洗分离旋流装置结构设计

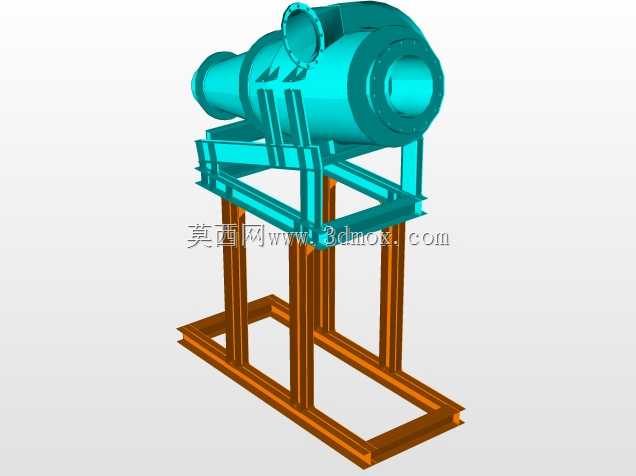

该装置主要应用于湿法碳化硅生产、碳素材料加工等场景的后段洗选工序，核心作用是将经过水洗工序的碳质颗粒与洗涤液、细粉杂质实现高效分离，替代传统的沉降池自然分离工艺，大幅缩短物料处理周期，减少生产过程中的物料跑损。从结构设计逻辑来看，主体采用卧式旋流分离筒体结构，进料口设置在筒体侧上方切线位置，混合物料沿切线方向进入筒体后，依靠离心力场作用，密度较大的碳颗粒沿筒壁向底流口运动，裹挟细粉杂质的洗涤液则从筒体端部的溢流口排出，相比立式旋流器，卧式结构的进料压损更低，对进料浓度波动的适应性更强，更适合大流量连续生产工况。筒体下部配套型钢焊接机架，机架采用H型钢作为主支撑立柱，底部设置双拼槽钢焊接的安装底座，底座上预留的地脚螺栓孔可直接与车间混凝土地面或钢平台预埋板配合固定，安装时需保证筒体轴线水平度偏差不超过千分之二，避免内部流场偏移影响分离效率。筒体与机架之间采用抱箍式连接结构，抱箍与筒体接触位置垫有3mm厚橡胶减震垫，可缓冲物料高速冲击筒体产生的振动，降低机架疲劳失效风险。筒体两端的端盖采用法兰连接结构，端盖上开设的检修口可在停机时快速清理筒壁粘结的物料，无需整体拆解筒体，日常维护工作量较小。设计过程中针对碳颗粒的磨蚀特性，筒体内部进料段、底流口位置预留了耐磨衬板安装位，可根据实际物料磨蚀性更换陶瓷或聚氨酯耐磨衬板，延长设备整体使用寿命。设备进料口管径、溢流口与底流口的通径配比经过流场仿真优化，可适配15%-30%质量浓度的碳浆进料，对0.1mm以上的碳颗粒捕集率可达92%以上，处理量可根据筒体直径调整，适配不同规模的生产线产能需求。机架的支撑跨距经过刚度校核，满载工况下筒体中部的挠度不超过1mm，避免长期运行过程中筒体变形导致内部流场紊乱。设备整体安装边界需预留侧面1.2米的检修空间，端部预留0.8米的管道拆装空间，满足日常操作与检修的空间需求。
