煤矿用旋转式铁路敞车卸料装置结构

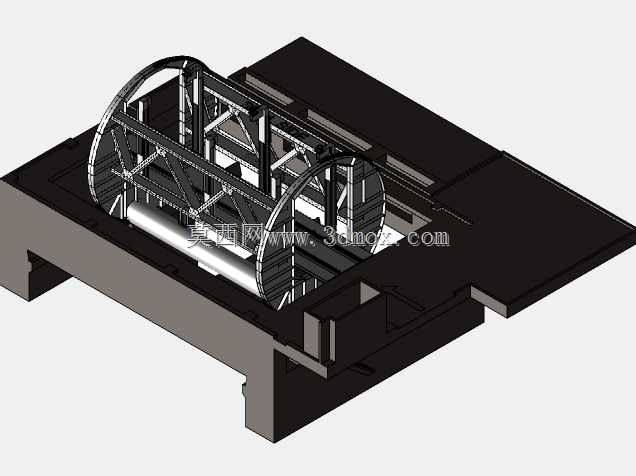

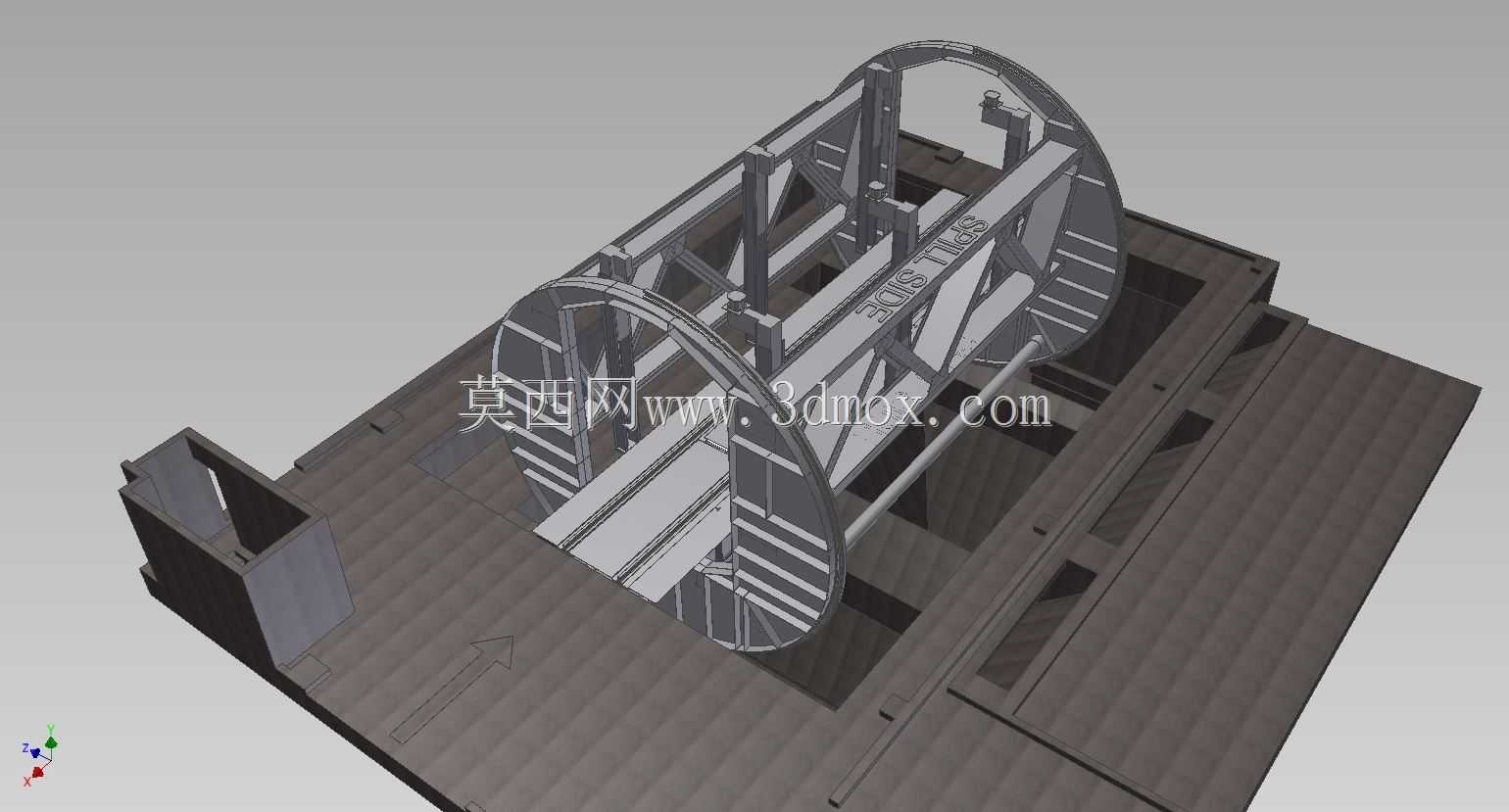

这套旋转卸料结构主要服务于矿井地面生产系统、大型煤炭集运站以及火力发电厂的来煤接卸环节，针对固定编组的铁路运煤敞车设计，可在不摘钩的前提下完成整节车厢的翻转卸料作业，相比传统的人工清底、抓斗卸车工艺，能大幅压缩单节车厢的卸车时长，减少散料在卸车环节的撒漏与残留。从结构布局来看，整套装置包含转子框架、托轮支撑组、端部锁紧机构、底部受料斗以及两侧的导向限位结构，转子框架采用型钢焊接成型的笼式结构，两侧设置环形滚道，落座在基础预埋的托轮组上，驱动端通过销齿传动带动整个转子连同内部固定的敞车同步旋转，最大翻转角度可达到175度，确保车厢内粘附在侧壁的湿黏煤炭也能完全滑落至下方受料斗内。设计过程中优先考虑了不同规格C型敞车的适配性，框架内部的轨道与厂区铁路线轨距保持一致，车厢进入转子工位后，两侧的压车机构会自动压紧车厢上沿，端部的车钩锁紧装置会固定车钩位置，避免翻转过程中车厢出现窜动、偏移，整套结构的安装边界需要匹配铁路线路的限界要求，基础部分需要预留足够的受料斗安装深度，两侧托轮基础的同轴度公差需要控制在合理范围内，避免转子运转过程中出现卡滞、偏磨。在功能细节上，转子框架的侧面设置了对位标识与限位挡块，配合现场的光电检测装置可实现车厢的精准停靠，压车梁表面铺设了耐磨橡胶垫层，既可以增大与车厢的接触摩擦力，又能避免刚性接触造成车厢外壁的磕碰损伤，底部受料斗的内壁设置了耐磨衬板，可承受煤炭下落过程中的长期冲击磨损，斗壁倾角设置为55度以上，防止湿黏煤炭在斗内起拱堵料。不同于常规的折返式翻车机结构，这套简易旋转结构省去了复杂的重车调车机配套结构，更适合中小型煤矿的低频次卸车需求，整体结构的受力路径清晰，所有承重焊缝均采用全熔透焊接工艺，转子的旋转支撑点采用调心滚子轴承，可承受一定的安装误差与重载冲击，日常维护仅需定期检查托轮磨损情况、补充润滑脂即可，运维成本较低。
