多通路集成式流体换向控制构件

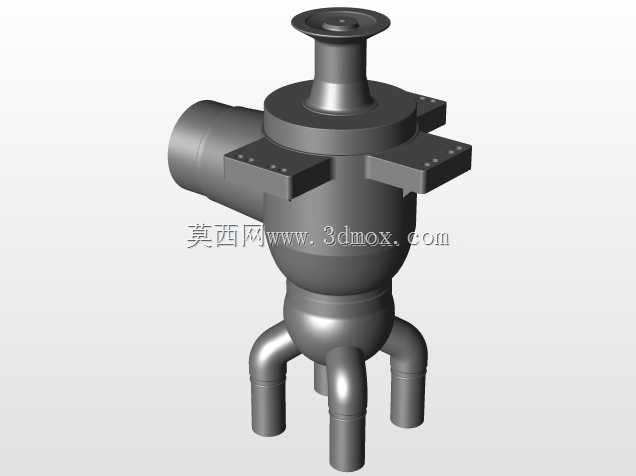

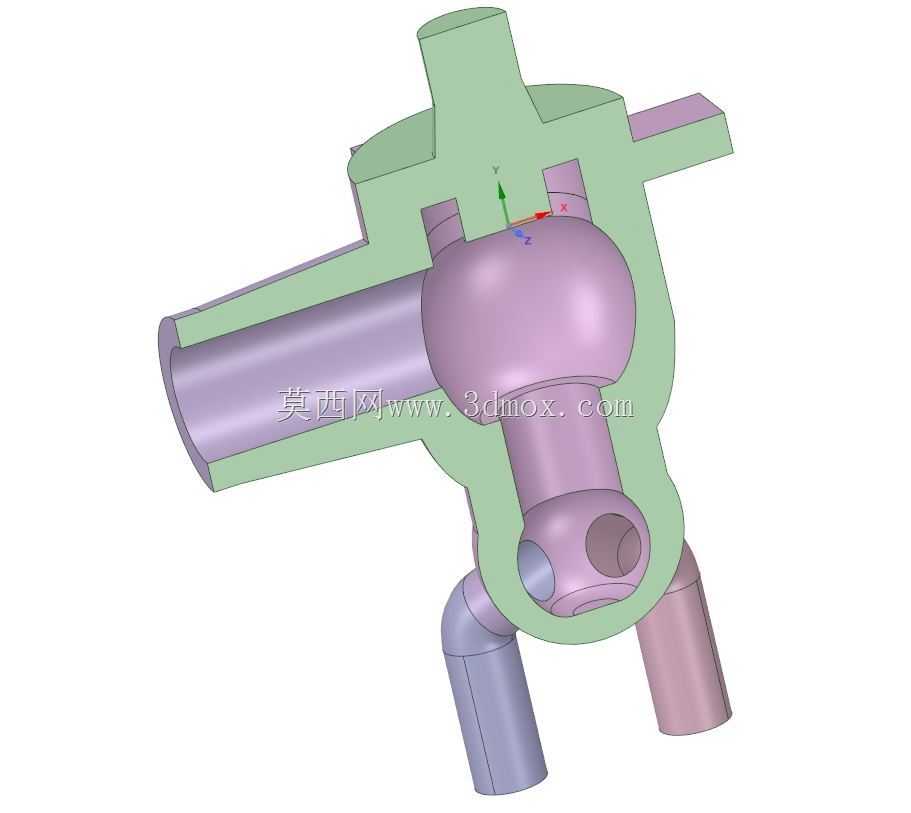

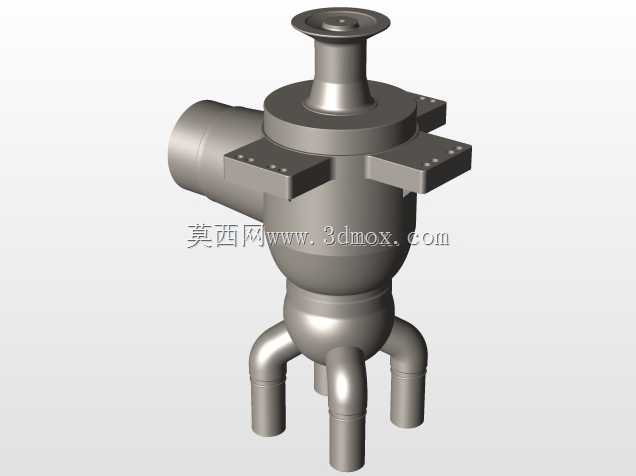

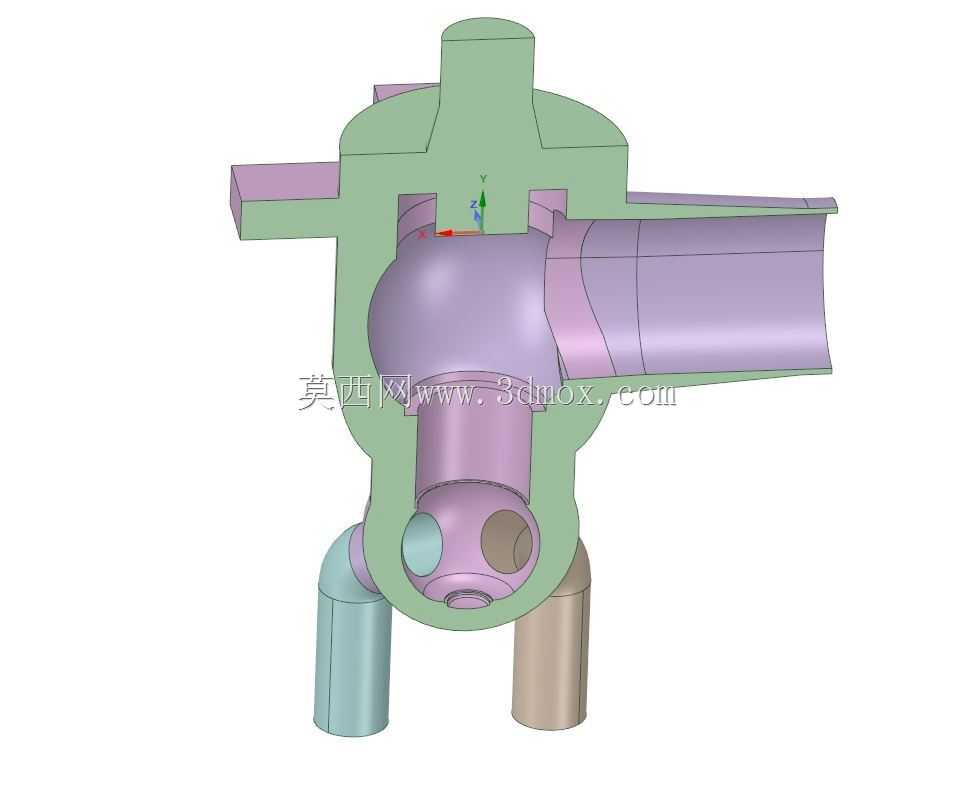

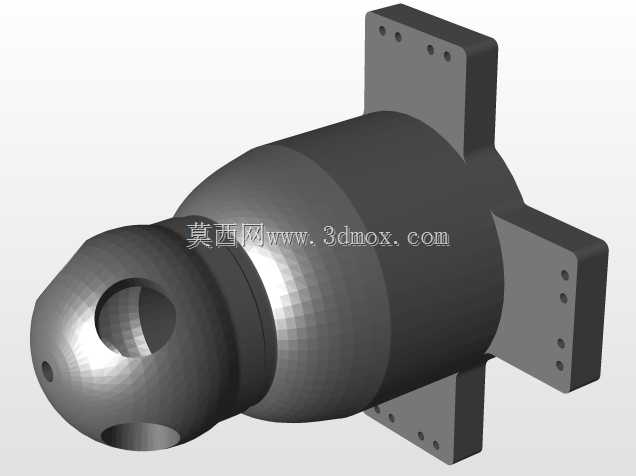

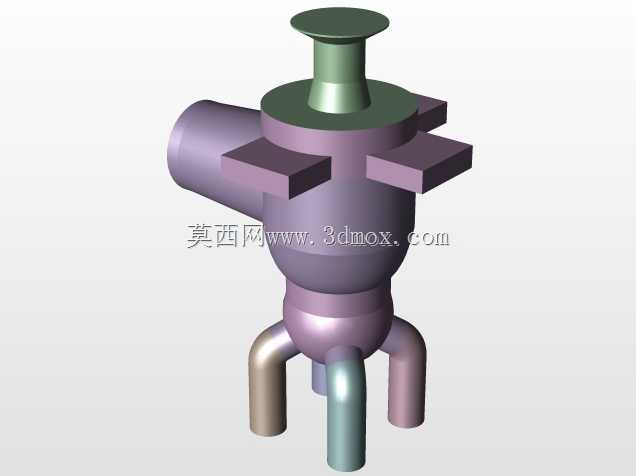

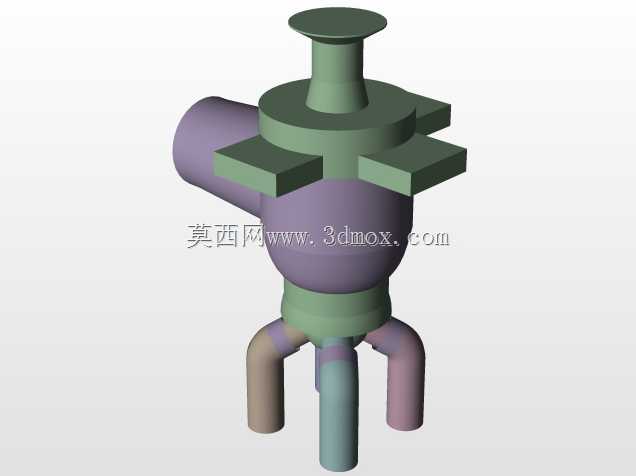

该构件属于流体管路系统中的换向控制类部件，核心作用是在多支路流体输送场景下完成不同管路间的介质流向切换，可适配净水设备、小型液压试验台、实验室流体分配装置等场景的管路布设需求。从结构设计逻辑来看，主体采用包覆式壳体搭配内置球形阀芯的组合方案，壳体部分预留五个不同朝向的管路接口，分别对应不同的介质输入与输出通路，接口端采用等径圆柱段设计，可直接适配同规格的硬管插接或软管卡箍连接，无需额外加装转换接头，能有效减少管路连接节点的泄漏风险。内置的球形阀芯开设贯通孔道，通过转动阀芯即可改变孔道与壳体接口的对位关系，实现不同通路之间的连通与截断，阀芯与壳体的配合面预留了密封件安装槽位，可根据输送介质的特性选配橡胶、四氟等不同材质的密封圈，满足水、低压液压油、惰性气体等不同介质的密封要求。从安装边界来看，各接口的轴线分布在三维空间的不同方向，其中水平方向两个接口同轴对置，垂直方向设置上下两个接口，侧下方预留一个斜向接口，整体安装占用空间紧凑，可直接嵌入密集排布的管路组中，不需要为操作手柄预留过大的转动空间，适配狭小安装舱位的布设需求。设计过程中针对各通路的流道做了圆弧过渡处理，避免直角转折造成的介质流阻增大，同时减少介质内杂质在拐角处的沉积堵塞风险，壳体与阀芯的壁厚经过受力校核，可承受常规低压流体输送的压力载荷，接口端部的长度经过优化，既保证管路插接后的连接强度，也不会因为过长造成安装时与周边管路发生干涉。在实际应用中，该构件可替代传统多个三通阀、两通阀组合的换向方案，大幅减少管路系统的部件数量，降低装配工作量与泄漏点数量，同时阀芯的转动操作逻辑简单，操作人员可快速识别通路连通状态，降低误操作概率。针对不同的使用场景，该结构可通过调整接口内径、阀芯孔道直径来适配不同的流量需求，壳体材质可根据介质腐蚀性选用工程塑料、黄铜或者不锈钢材质，覆盖民用、工业试验、小型液压系统等多场景的使用要求。
