钣金结构小型电气控制箱体

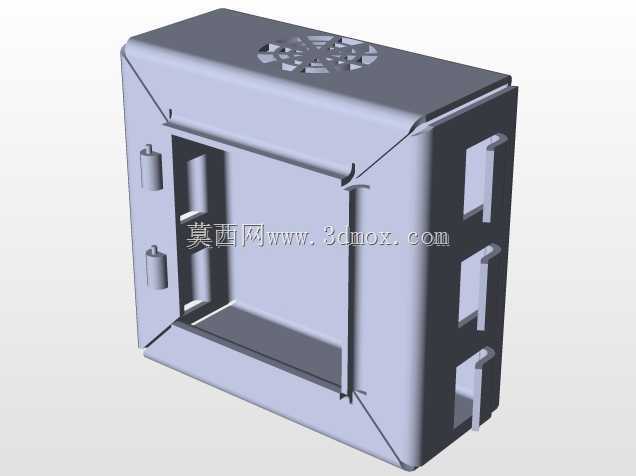

　　这款小型电气箱体采用钣金折弯工艺成型，主要面向小型单机设备的配电控制场景使用，常见于桌面型加工设备、小型自动化工作站、商用机电设备的电气元件集成安装环节，用来容纳断路器、继电器、小型PLC、接线端子排这类低压电控元件，同时为内部电气部件提供物理防护与电磁屏蔽的基础作用。从结构设计逻辑来看，整体采用分体式装配思路，主体箱壳为单块金属板折弯围合而成，减少了拼接焊缝的数量，既提升了箱体整体的结构刚性，也能降低钣金加工的工序复杂度，折弯处预留的工艺圆角避免了应力集中问题，在长期设备振动工况下不容易出现焊缝开裂或者板材变形的问题。箱体侧面预留的多组开槽是线缆进出的穿线位，每个开槽位置都预留了安装防水接头或者护线套的凸台结构，

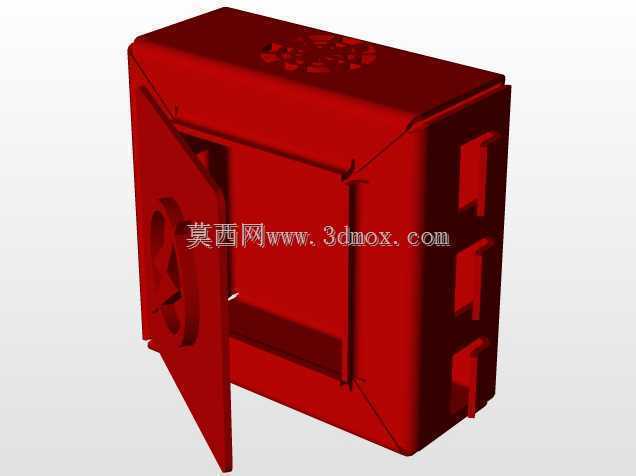

　　现场布线时可以根据实际走线数量选择开孔位置，不用额外在箱体上二次钻孔，能减少现场施工的加工工作量，也避免了现场开孔破坏箱体表面防护层的问题。顶部的格栅式开孔是散热通风结构，针对内部安装的发热元件，比如小型开关电源、伺服驱动器这类工作时会产生温升的部件，自然通风的结构可以让箱体内外空气形成对流，把内部积聚的热量及时排出，避免箱体内温度过高导致电气元件寿命缩短，格栅的开孔尺寸做了控制，既保证通风面积足够，也能防止较大尺寸的异物落入箱体内部造成电气短路风险。正面的盖板采用插拔式装配结构，和箱体主体通过侧边的卡扣结构连接，不需要额外的固定螺丝，日常检修维护的时候可以快速拆下盖板，操作完成后直接扣合即可，

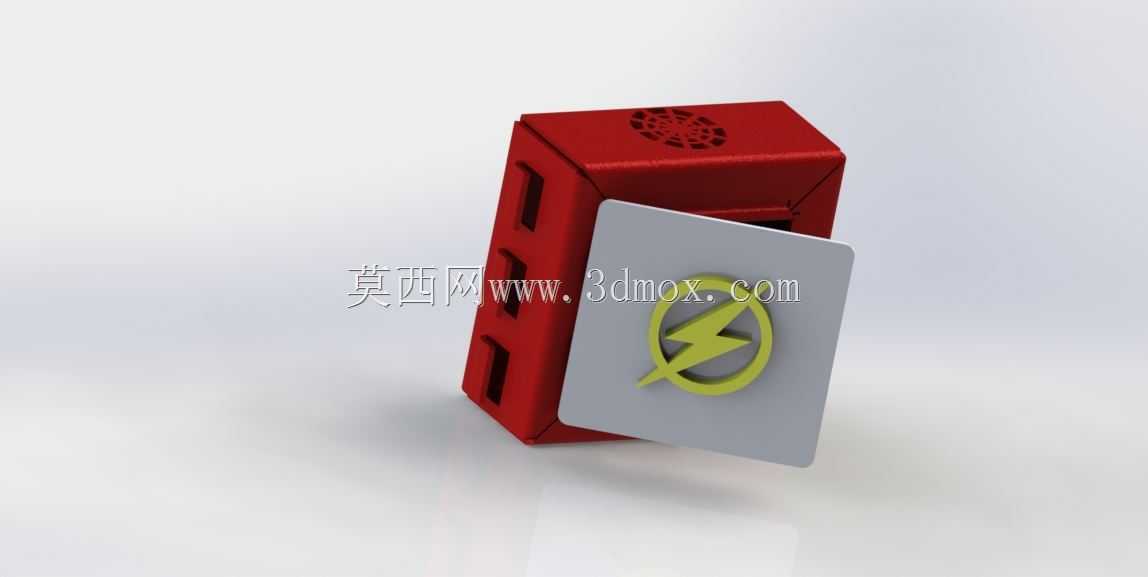

　　盖板表面预留的标识区域可以粘贴电气回路标识或者安全警示标识，方便现场运维人员快速识别箱体功能。安装边界方面，这款箱体属于小型壁挂或者嵌入式安装的规格，背部预留了四个挂装孔位，可以直接通过膨胀螺丝固定在设备机架或者墙面之上，孔位的间距按照通用电气安装的标准尺寸设计，适配市面上常见的安装背板规格，不需要额外定制转接支架。箱体内部预留了标准的DIN导轨安装位，电气元件可以直接卡装在导轨之上，接线端子的排布空间按照常规低压电控的布线余量预留，走线槽的安装位置也提前做了让位，不会出现元件安装后和箱体内壁干涉的问题。板材选用常规的冷轧钢板材质，表面做喷塑处理，具备基础的防锈防腐蚀能力，适配普通工业车间的使用环境，

　　如果是在潮湿或者有腐蚀性气体的场景使用，也可以在这个基础结构上更换不锈钢板材或者增加密封胶条来提升防护等级。从实际使用的角度出发，这款箱体的结构设计充分考虑了小功率电控场景的需求，没有冗余的复杂结构，加工难度低，装配效率高，不管是批量配套设备生产还是小型项目的电控集成都能适配，内部空间的利用率做了优化，在有限的外形尺寸下尽可能预留了足够的元件安装与布线空间，避免了很多小型箱体常见的内部空间局促、布线困难的问题，侧面的穿线位分布在不同高度，可以对应强电、弱电线路分开走线，减少不同电压等级线路之间的信号干扰，对于有电磁兼容要求的场景，金属箱体本身的屏蔽作用也能降低内部电控元件对外界的电磁辐射，同时阻挡外界的电磁干扰影响内部元件的稳定运行。
