四柱式工装夹具装配结构设计

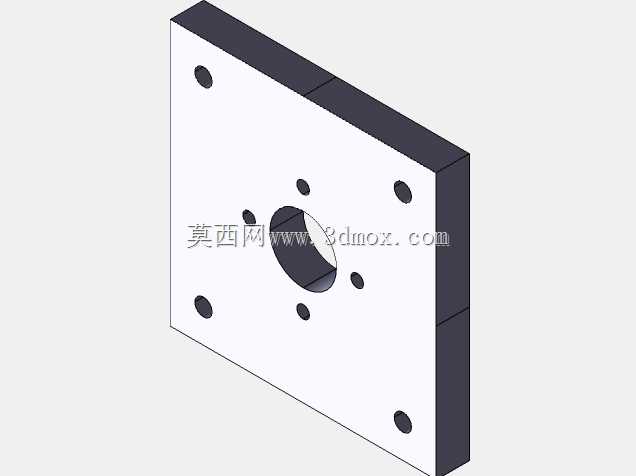

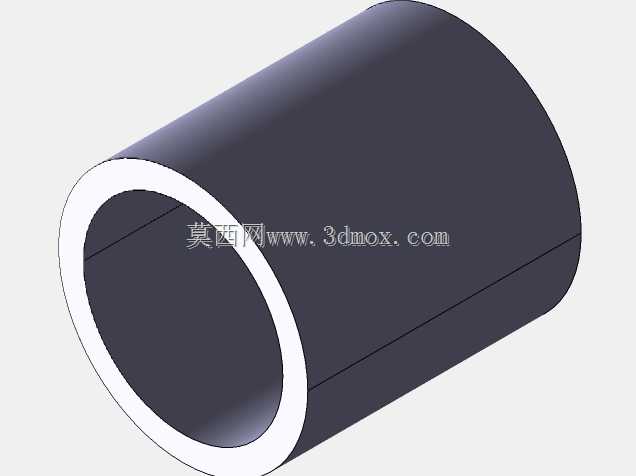

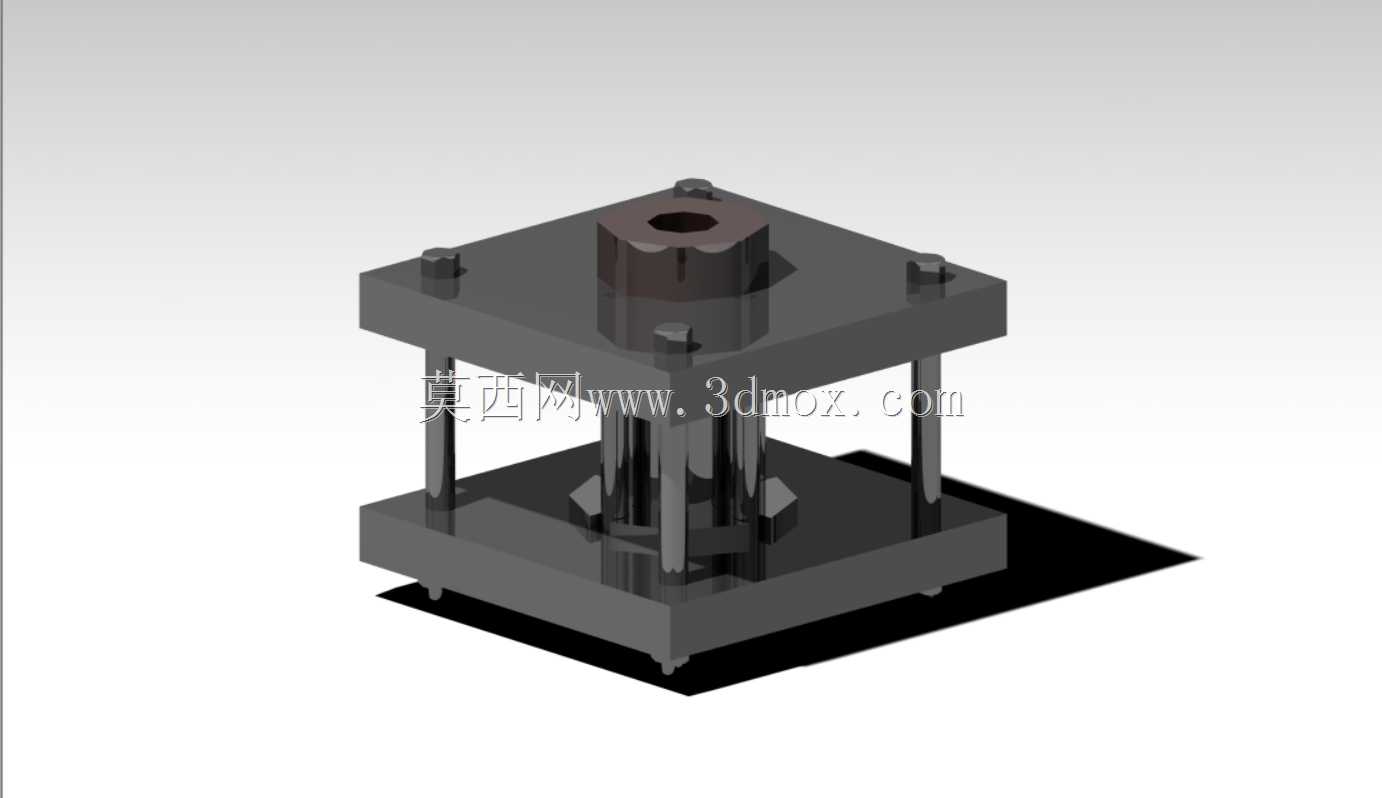

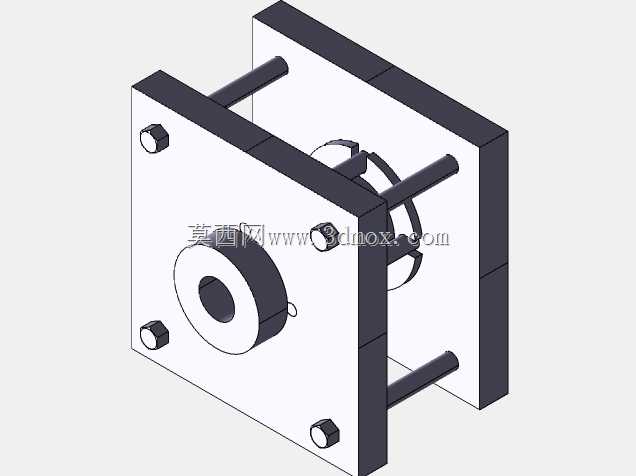

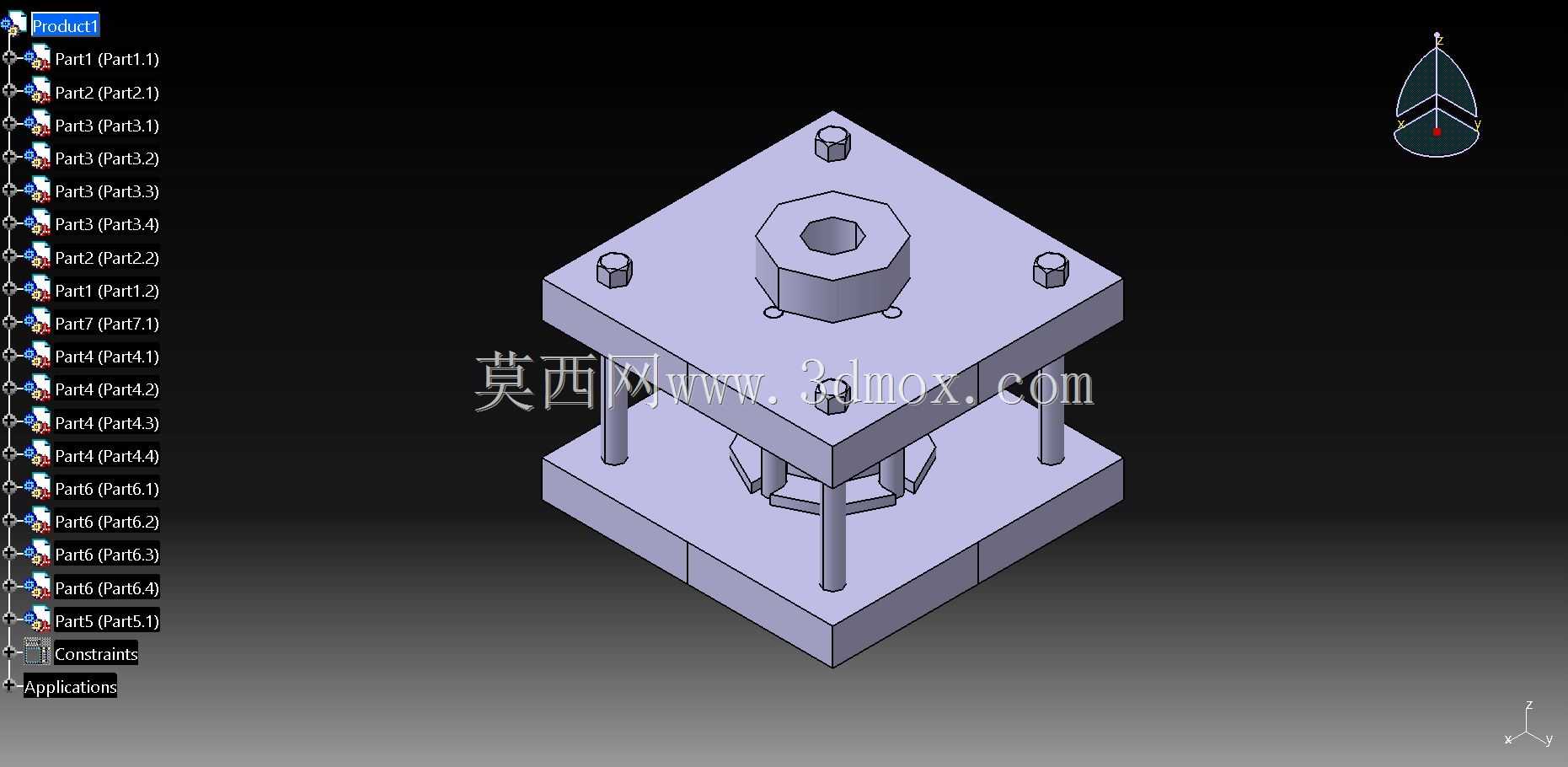

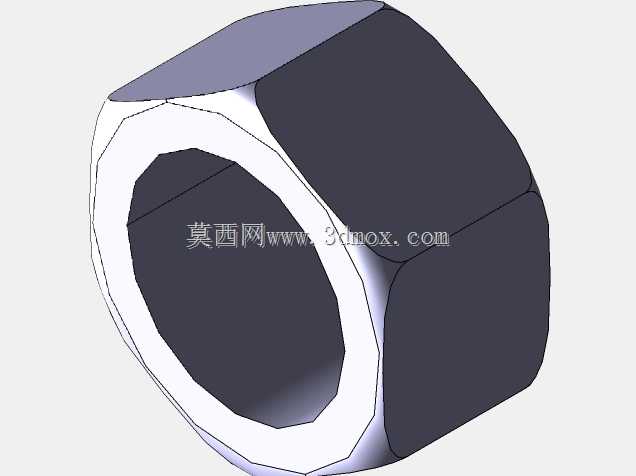

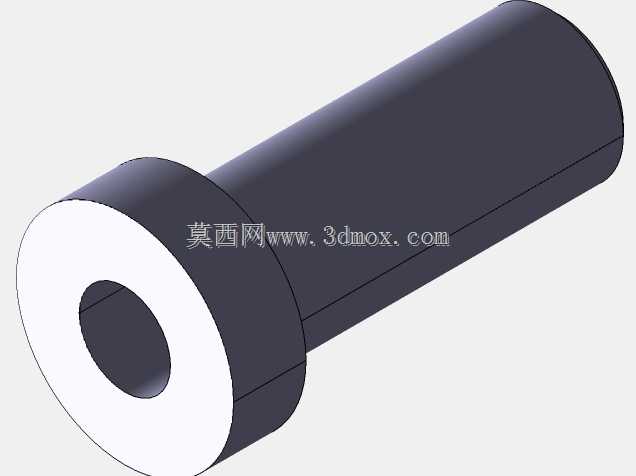

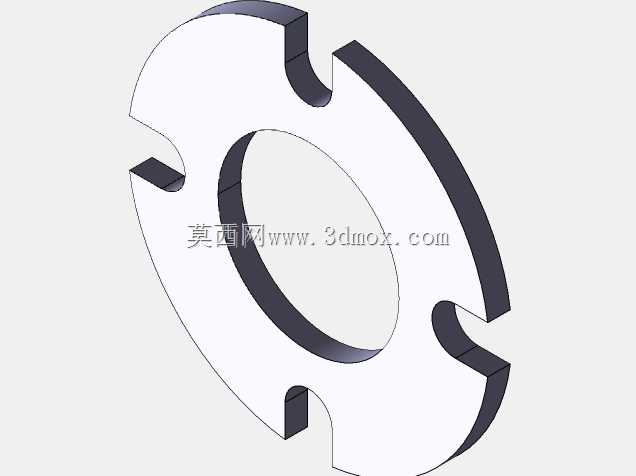

这套四柱式夹具装配结构，主要面向零部件加工、装配工序中的工件定位夹紧场景，常见于机加工工位的工件固定、小型压装工序的工件限位，以及自动化产线中工件流转过程中的姿态保持环节，可适配多批次同规格工件的快速装夹需求，减少装夹辅助时间，提升工序加工一致性。从结构布局来看，整体采用上下双层板式承载结构，依靠四根垂直布置的导向立柱实现上下模座的平行度保持，导向立柱与上下板的安装孔采用过渡配合，装配后可保证上下板开合过程中无偏摆，导向间隙控制在0.02mm以内，避免夹紧过程中出现工件错位问题。上模座中心设置有与执行端连接的安装位，可适配压装气缸、压机冲头或者手动压杆的连接，中心凸台结构做了沉孔设计，既可以减轻整体结构重量，也能为执行端的连接螺栓提供避让空间，避免连接结构突出上模座表面影响安装。下模座作为工件承载的基准面，平面度要求控制在0.01mm以内，表面做了发黑处理提升耐磨性能，四个角点设置有安装固定孔，可直接通过螺栓将整套夹具固定在工作台面或者设备机架上，安装边界可根据适配的工作台尺寸调整固定孔位，无需额外加工转接板。设计过程中优先考虑了装夹操作的便捷性，上下板之间预留了足够的工件放置空间，可适配高度在80mm以内的方形、圆形工件的装夹，夹紧力通过上模座的垂直下行传递，四根导向柱同时承担导向和抗侧向力的作用，即使工件放置存在小幅偏置，也不会出现导柱卡滞的问题。整套结构的零件均采用常规机械加工工艺即可实现，板类零件采用铣削加工后做平面磨削，导柱采用标准冷拉圆钢磨削后做淬火处理，连接紧固件均采用标准内六角螺栓，后期维护更换配件成本较低，适合中小批量加工场景的工装自制需求。在实际使用中，可根据待装夹工件的外形特征，在下模座表面加装定制的定位块，无需改动主体结构即可快速适配不同规格的工件，拓展性较强，上下板的开合行程可通过调整导柱上的限位套位置进行控制，避免下行过度压伤工件表面。
