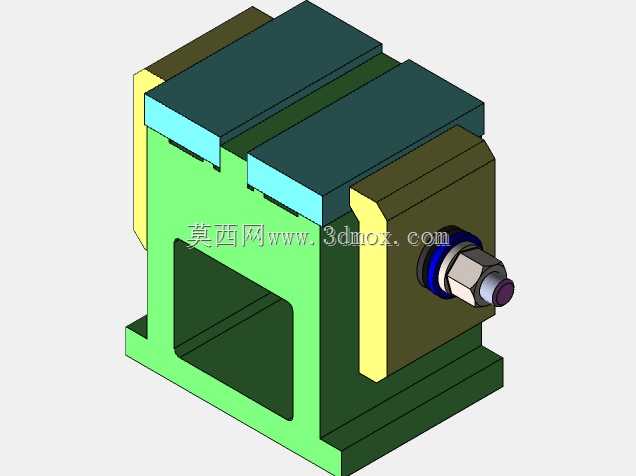

杠杆式螺钉驱动侧压夹紧工装结构

在机床加工工位的工件装夹环节，这类杠杆式螺钉驱动夹紧结构是小批量多品种加工场景里的常用装夹组件，区别于液压、气动夹紧需要配套动力源的限制，该结构完全依靠手动操作即可完成可靠夹紧，无需额外布设气路、油路管线，非常适合零散工位、维修车间、试制工段这类没有集中动力配套的场景使用。从结构布局来看，主体采用框式铸铁基座作为承载主体，基座上方设置两组平行的导向压块安装位，侧面的螺钉驱动端通过螺纹副的旋进动作，将螺钉的轴向推力传递到内部的杠杆增力结构上，利用杠杆的力矩放大效应，把操作人员施加在螺钉上的较小手动力，放大为压块作用在工件上的大夹紧力，既保证了夹紧的可靠性，又能降低操作人员的劳动强度。设计过程中，杠杆的支点位置经过反复校核，将力的放大比控制在合理区间，既避免力比过小导致夹紧力不足、加工过程中工件窜动，也防止力比过大造成螺钉旋进行程过长、操作效率降低，同时在压块与工件接触的位置预留了可更换的耐磨垫块安装位，长期使用磨损后只需更换垫块即可恢复精度，无需整体更换基座或杠杆组件，大幅降低了后期维护成本。安装边界方面，基座底部设置了标准的T型槽安装凸台，可直接适配多数通用机床工作台的T型槽间距，无需额外制作过渡转接板，整体外形紧凑，横向宽度控制在单工位装夹的合理尺寸范围内，不会占用过多工作台面空间，相邻工位的装夹组件不会产生干涉。实际使用时，操作人员只需用标准内六角扳手旋动侧面的驱动螺钉，即可带动内部杠杆推动上部压块下行，完成对工件的侧面压紧，松开时反向旋动螺钉，压块在内置复位弹片的作用下自动回退，留出足够的工件装卸空间，整个操作流程无需额外辅助工具，装夹单件工件的操作时间可控制在十秒以内，对于小型铣削、钻削工序的工件装夹适配性极强。结构上所有传动配合面都设计了防尘间隙，可阻挡加工过程中产生的切屑进入传动副造成卡滞，驱动螺钉的外露端设置了防尘密封垫，避免切削液渗入螺纹配合面造成锈蚀，延长结构的无故障使用周期。
