多工位并列式长行程机床夹紧虎钳结构

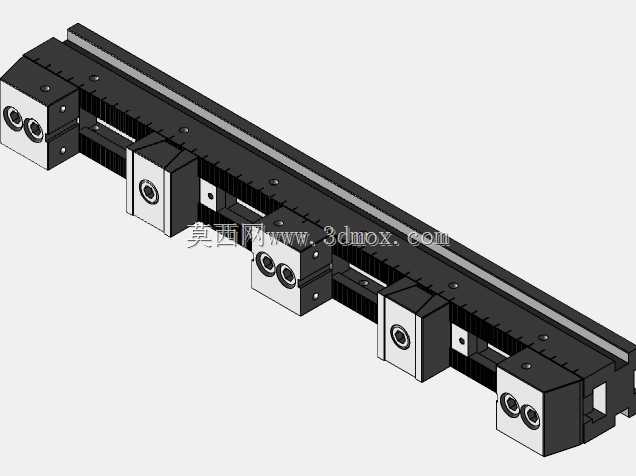

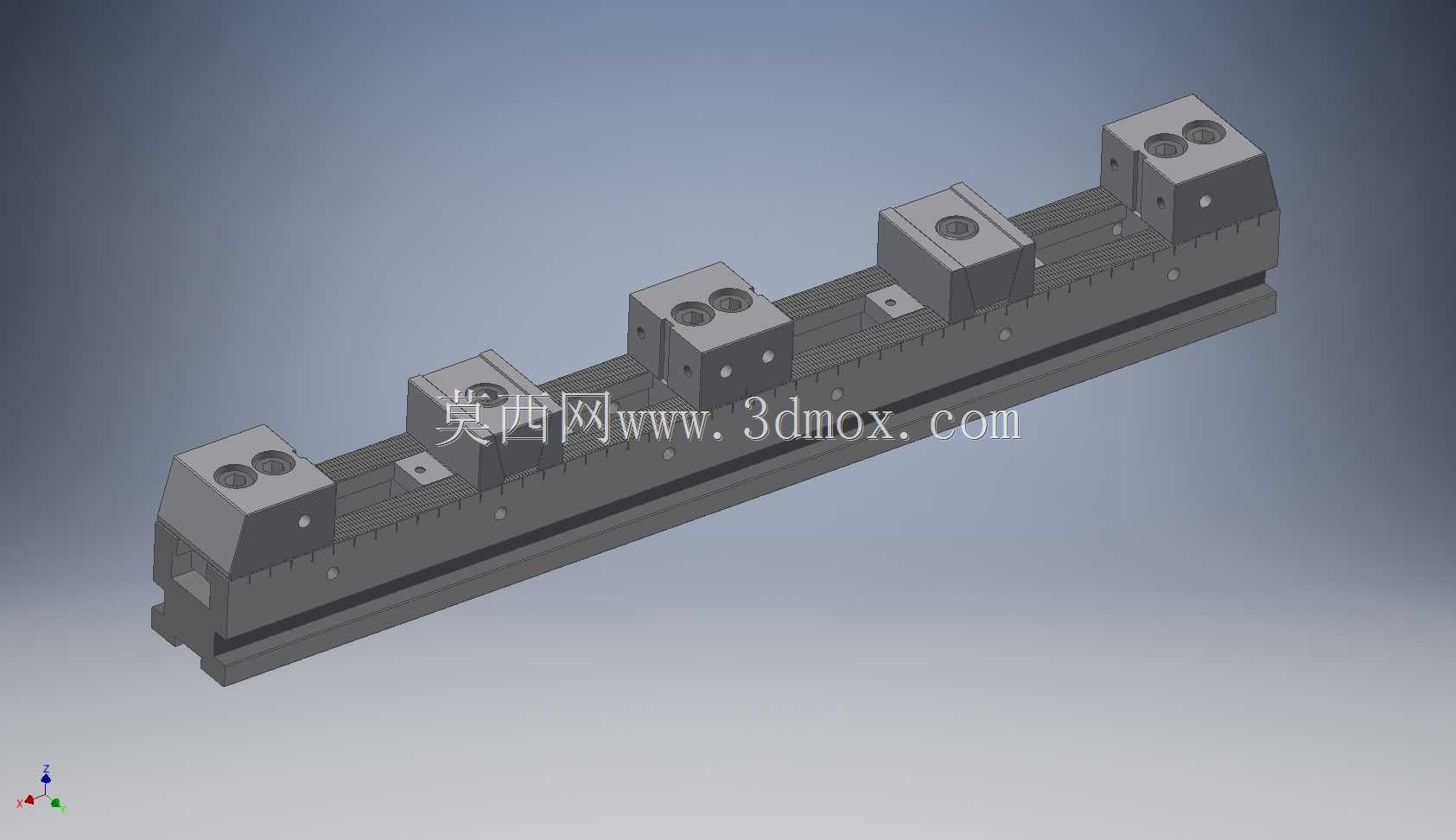

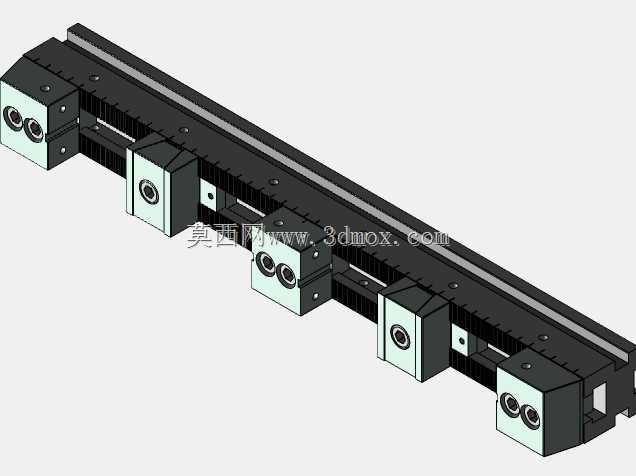

这款多工位并列夹紧虎钳主要面向批量零件的机加工装夹场景，在数控铣床、加工中心的批量生产工序中，可一次性完成多件同规格或相近规格工件的同步装夹，大幅减少单件装夹的辅助时间，提升机床的有效加工占比。区别于传统单工位虎钳仅能夹持单工件的局限，该结构采用长条形导轨基座作为承载主体，多个活动钳身沿基座导轨方向并列排布，可根据待加工工件的尺寸灵活调整相邻钳身的间距，适配不同长度、宽度的矩形、异形坯料装夹需求。从结构设计逻辑来看，基座采用一体化的长导轨结构，导轨面做了耐磨处理，保证各钳身滑动顺畅的同时，长期往复夹紧动作下也能保持足够的导向精度，避免钳身偏摆导致的装夹定位误差。每个独立钳身都配置了独立的夹紧驱动结构，可单独调整夹紧力大小，在同批次装夹不同硬度材质工件时，能针对铝件、钢件等不同材质匹配对应的夹紧力，既保证装夹刚性避免加工时工件窜动，也能防止软质工件被夹伤变形。基座底部预留了标准的机床工作台T型槽安装位，可直接通过T型螺栓固定在常规加工中心、数控铣的工作台上，安装边界适配市面上绝大多数通用机床的工作台尺寸，不需要额外制作过渡安装板。钳口部位采用可更换式设计，针对不同的工件外形，可更换平口钳口、V型钳口或者仿形钳口，装夹棒料、异形件时都能获得足够的夹持接触面积，保证切削过程中的装夹稳定性。在实际生产应用中，这类多工位虎钳特别适合小型零件的批量加工，比如3C行业的小型结构件、五金配件的铣削、钻孔工序，一次装夹可完成4-5件工件的同步加工，相比单工位虎钳反复拆装工件的操作，能有效降低操作人员的劳动强度，同时减少多次装夹带来的定位误差累积，提升批量零件的加工一致性。设计过程中充分考虑了排屑需求，基座导轨面预留了排屑斜槽，加工产生的铁屑、切削液可顺着斜槽排出，不会堆积在导轨缝隙中影响钳身滑动，日常维护只需要定期清理导轨面并加注润滑脂即可，不需要复杂的拆解保养。各钳身的锁紧机构采用楔块式锁紧结构，相比普通螺纹锁紧，夹紧刚性更强，在大切削量的粗加工工序中也能保持足够的锁紧力，不会因为切削振动导致钳身松动，保障加工过程的安全性与加工精度。
