多轴可调式放大镜固定支撑支架

这款可调式放大镜支架，主要面向精密装配、小件检测、手工返修类工位的视觉辅助需求，常见于电子元器件焊接、精密零件尺寸目检、首饰微镶、实验室试样观察等场景，用来替代手持放大镜的操作方式，解放操作人员双手，同时避免长时间手持带来的视距偏移、手部抖动问题，提升长时间精细作业的稳定性与舒适度。

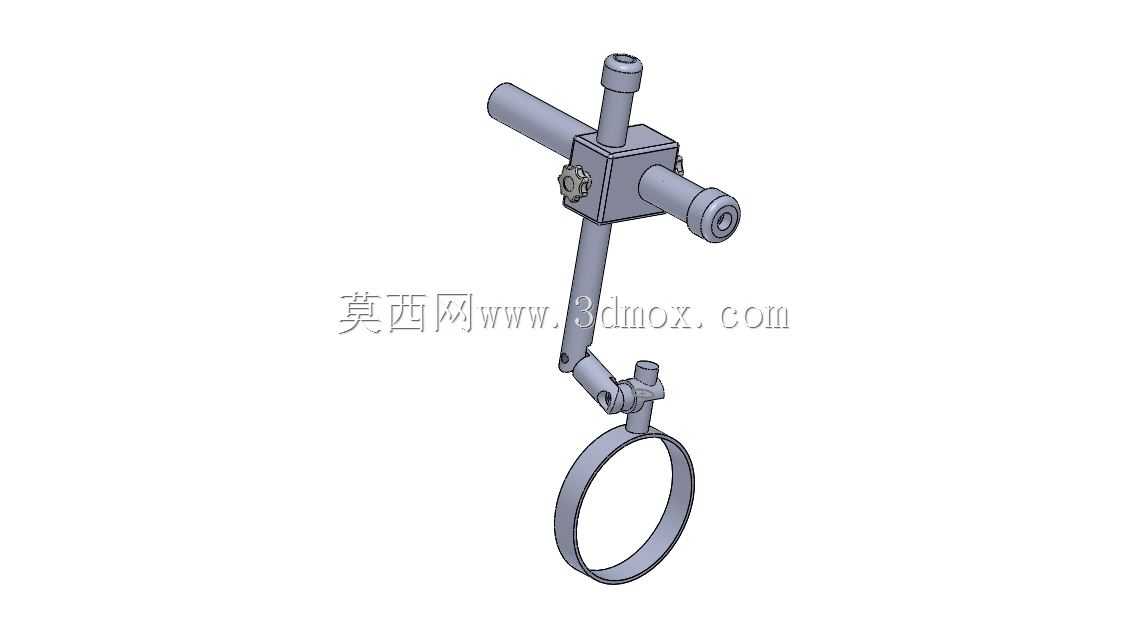

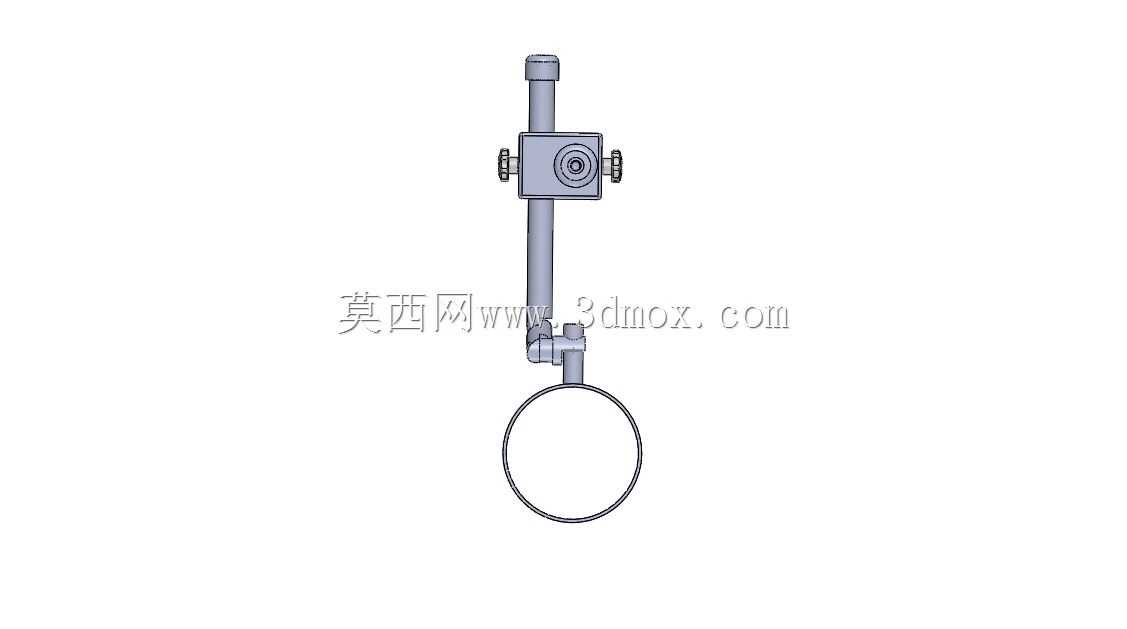

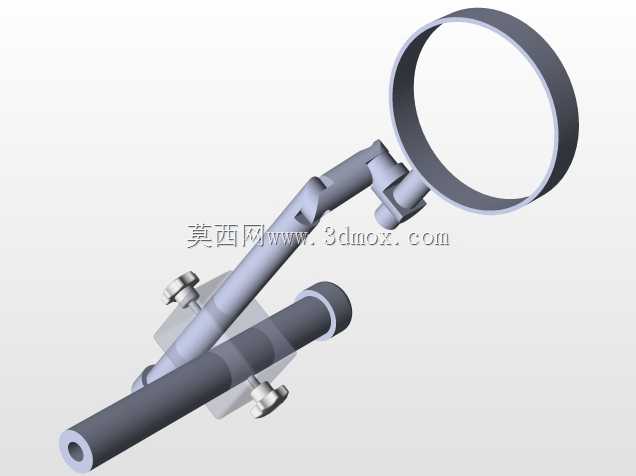

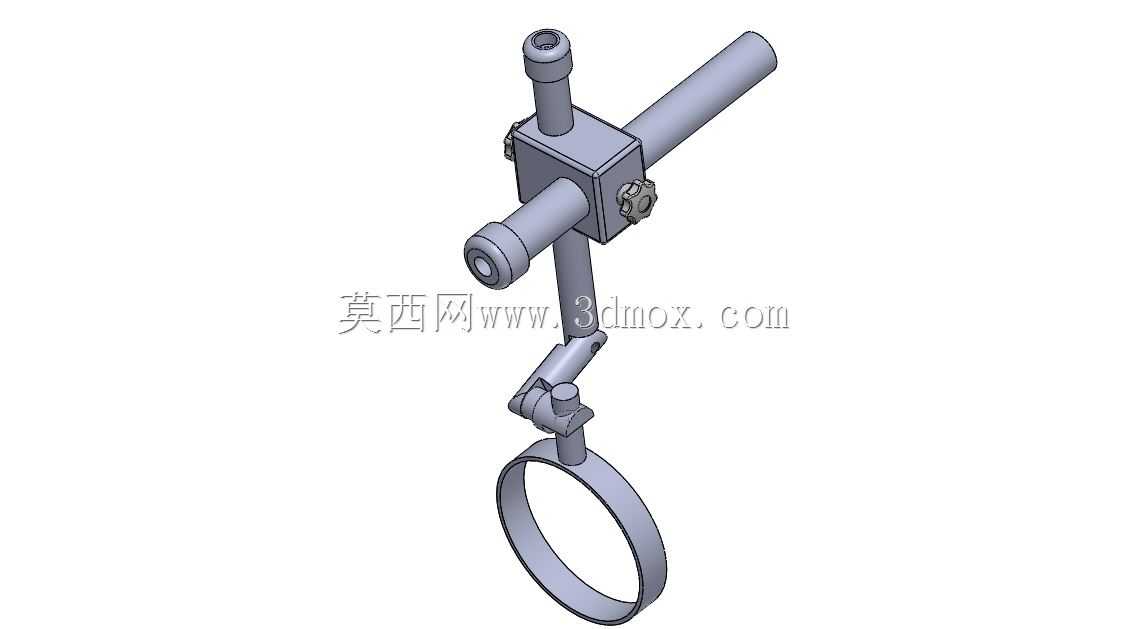

结构设计上采用正交双轴滑杆搭配万向铰接段的组合方案，横向与纵向的光轴滑座通过侧面的手拧锁紧螺钉实现位置固定，松开螺钉时滑座可沿光轴顺畅滑动，覆盖X、Z两个方向的大行程位置调整，滑座与下方夹头之间设置的多自由度铰接关节，可实现俯仰、偏转角度的无级调节，配合末端的环形放大镜固定箍，能将放大镜镜片精准调整到操作人员所需的任意视距与视角，不管是垂直向下的俯视检测，还是倾斜角度的侧面观察，都能稳定保持位置，不会出现作业过程中滑移松脱的问题。

安装边界方面，整套支架的光轴采用标准直径的圆钢光轴加工，滑座为方块式分体锁紧结构，不需要额外的定制安装基座，既可以通过顶部的竖向杆端连接到现有工位的悬臂、工作台架上，也可搭配独立底座放置在工作台面，适配不同工位的现有安装条件。末端的环形固定箍为开口式抱箍结构，可适配常规直径的手持放大镜、台式放大镜镜片组，更换不同倍率的镜片时不需要拆解整套支架，仅需松开抱箍螺钉即可完成替换，维护调整成本极低。

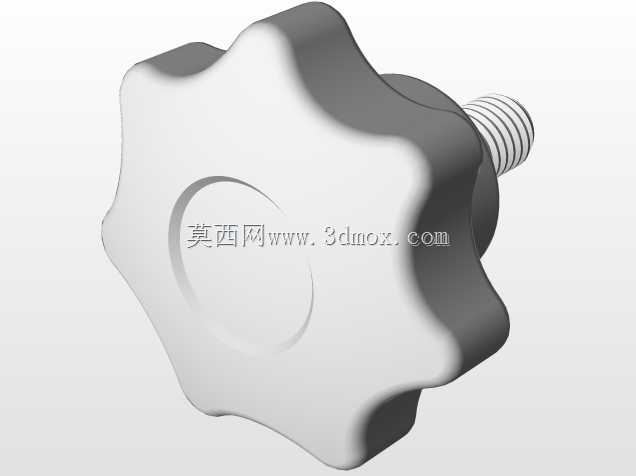

从实际使用的工程角度看，该支架的所有调节节点均采用手拧螺钉锁紧，不需要额外工具即可完成全部位置调整，操作逻辑简单，一线作业人员不需要专门培训即可快速上手。各滑动配合面采用小间隙配合设计，既保证滑动顺畅无卡滞，又能在锁紧后提供足够的夹持力，避免放大镜因自重出现下滑偏移，铰接关节的阻尼设置经过匹配，调整时阻尼均匀，锁紧后无旷量，长时间使用也不会出现定位精度下降的问题，完全能满足常规精细作业工位的日常使用需求。
