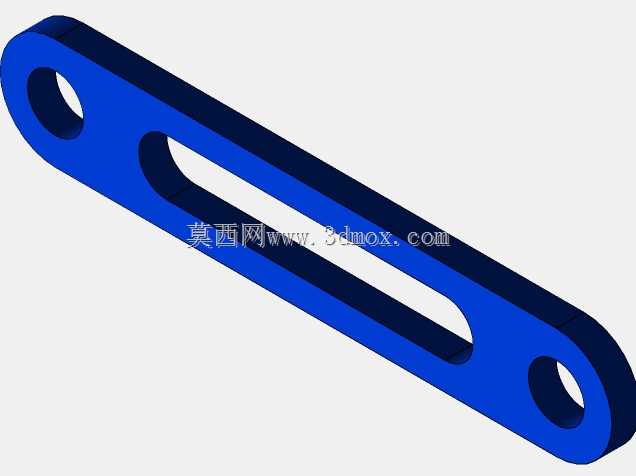

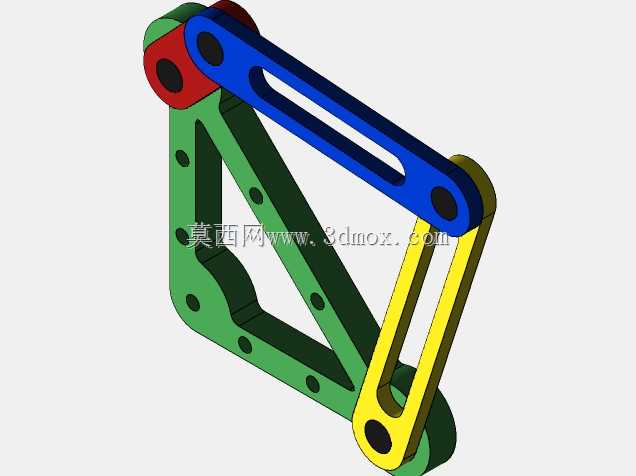

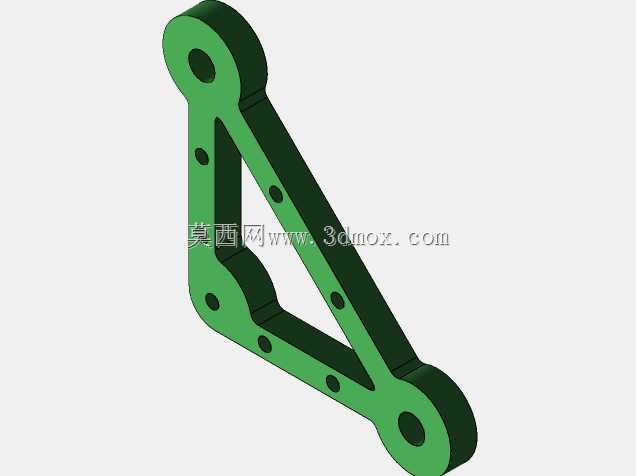

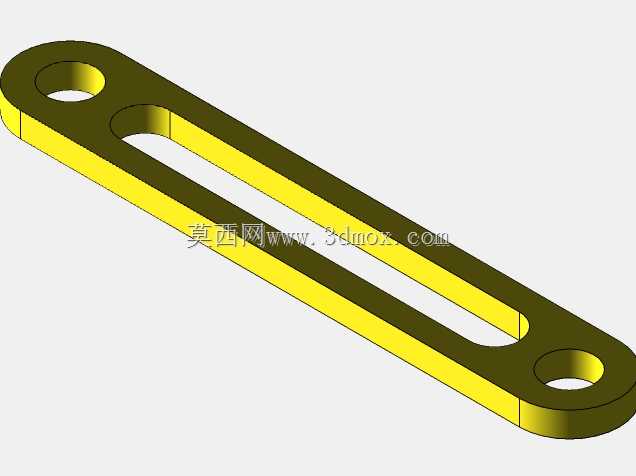

这套连杆摇臂组件常出现在轻工自动化输送线的工位切换机构、小型专用设备的行程换向单元中,也可作为教学演示用具帮助从业者理解平面连杆运动的基本逻辑,实际投产时多搭配销轴、轴套完成装配,无需额外定制复杂连接件即可实现预设的摆动传动动作。从结构设计逻辑来看,组件采用多杆件铰接布局,绿色三角状主摇臂作为核心承载件,其上分布的多组安装孔可适配不同安装位的固定需求,长条形蓝色连杆开设的长槽结构可实现行程范围内的位置微调,黄色摆杆则作为末端执行件的连接载体,各杆件通过端部的铰接孔串联,可实现固定角度范围内的往复摆动输出,运动过程中无卡滞点,传动路径清晰,能将输入端的旋转或摆动动作转化为末端的指定轨迹运动。设计阶段优先考虑了装配兼容性,各铰接孔的同轴度公差控制在常规机加工可实现的范围内,杆件的壁厚设置兼顾了轻量化需求与结构强度,常规工况下采用普通碳素钢加工即可满足负载要求,若用于有轻量化需求的场景也可替换为铝合金材质,无需大幅修改结构尺寸。安装边界方面,主摇臂的底部铰接孔为固定安装基准,安装时需保证该孔的轴线与设备安装面垂直,各杆件的运动平面需保持共面,避免因安装偏斜导致运动过程中出现杆件别劲、磨损加剧的问题;蓝色连杆的长槽调节范围覆盖了常用的行程调整区间,现场调试时无需重新加工零件,仅需调整铰接销轴在长槽内的固定位置即可改变末端摆杆的摆动幅度,适配不同工位的动作行程需求。实际应用中,这套结构可直接用于小型料仓的闸门启闭驱动、工装夹具的压紧动作驱动,也可作为复杂自动化设备中辅助动作的执行单元,相比齿轮传动、带传动结构,其结构更简单,维护成本更低,在低速、轻载的往复动作场景下具备更高的性价比,建模过程中各杆件的倒角、安装孔位都按照实际加工要求做了还原,不存在无法落地的理想化结构,可直接作为结构设计的参考原型,根据实际负载大小等比例缩放尺寸即可投入实际生产使用。
- 上一篇:多轴可调式放大镜固定支撑支架
- 下一篇:桌面立式乐泰胶棒固定放置支架
- 全部评论(0)
- 模板大小: 727.84 KB
- 售价:5金币
- 下载次数: 24
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
