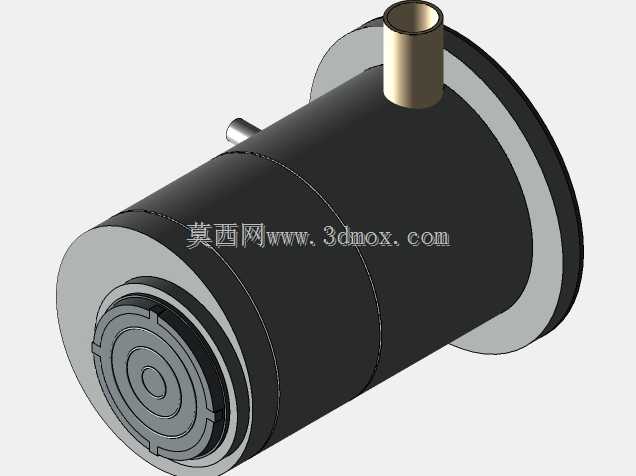

阻尼压力吸收井结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265195
  • 阻尼压力吸收井结构设计

该阻尼压力吸收井多用于液压系统回路、流体输送管线的压力波动吸收场景,在液压泵站出口、长距离输油管线节点、化工流体管路的压力冲击缓冲段都能见到这类部件的应用,核心作用是抵消管路内流体因阀门快速启闭、泵组启停产生的水击压力,避免瞬时高压冲击损坏管路密封、仪表或下游设备。从结构设计来看,整体采用卧式筒形承压壳体设计,一端为带密封槽的法兰连接端,可直接与对应通径的管路法兰对接,法兰端内置多层阻尼孔板结构,流体进入壳体内部时会经过孔板的节流阻尼,将瞬时高压的动能转化为热能散逸,同时壳体上方预留的垂直接口可接排气阀或压力检测元件,侧方的小直径接口用于接阻尼介质补充管路或压差检测回路。设计过程中优先考虑了承压边界的应力分布,筒身采用等壁厚设计,两端法兰与筒身的过渡段做了圆弧倒角处理,避免应力集中导致的疲劳开裂,内部阻尼孔的通径、孔板间距经过流场仿真校核,保证在额定压力波动范围内可将冲击压力衰减到管路系统允许的阈值内。安装边界方面,筒身外径适配常规DN100-DN150通径管路的安装空间,法兰端的螺栓孔分布符合对应压力等级的管路法兰标准,上方垂直接口的中心高度预留了常规仪表安装的操作空间,侧方接口的位置避开了管路支架的安装区域,现场安装时不需要额外改造管线支吊架即可完成装配。这类部件在实际选型时需要匹配系统的工作压力、流体介质特性,模型完整还原了内部阻尼结构与外部接口的相对位置,结构设计人员可直接参考其接口尺寸、壳体壁厚参数完成同类型压力缓冲部件的方案设计,也可作为液压系统集成时的部件占位模型,用于管线排布的干涉检查,提前预判安装空间是否满足检修、操作的需求。
