尼康胶卷相机内置电池固定支撑结构

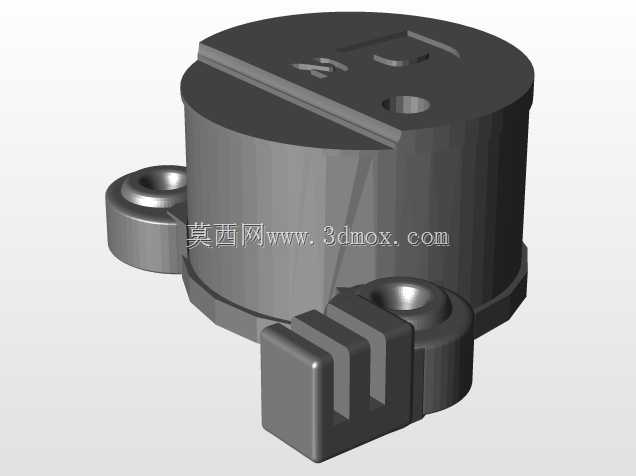

在传统胶卷相机的内部结构设计中，电池仓的支撑固定件是保障供电稳定性的核心小型结构件，这类零件需要在紧凑的机身腔体空间内完成电池的定位、导电接触件的避让以及与机身壳体的可靠连接，同时要兼顾胶卷相机长期使用的结构强度与装配便利性。这款适配尼康胶卷相机的内置电池支架，整体采用圆柱主体加侧置安装耳的结构布局，主体腔体用于容纳对应规格的柱状电池，顶部开设的定位槽与避让孔，分别对应电池极性标识、机身内部导电弹片的安装位置，避免装配后出现极性反接或者导电件干涉的问题。侧伸的两个带孔安装耳，是与相机机身塑料壳体进行螺丝锁附的连接位，安装耳的凸台高度经过精准匹配，锁附后支架主体与机身内壁的间隙控制在0.2mm以内，既不会出现装配松动，也不会因为过度挤压导致壳体变形。前端突出的格栅状卡位结构，是用于卡合电池仓盖的锁止配合位，开合仓盖时该结构能够提供稳定的卡位反馈，同时避免电池在仓内出现径向窜动，防止拍摄过程中因为机身晃动导致电池接触不良、供电中断的问题。设计这类小型内置支撑件时，首先要逆向匹配相机机身内部的预留空间边界，主体圆柱的外径需要贴合机身仓体内壁的圆弧面，减少空间浪费，安装耳的孔位需要完全对齐机身预埋的铜螺母位置，不能出现孔位偏移导致的锁附滑牙问题。金属连接部位的装配需要配合胶水粘接与焊接接线双重固定，保障导电通路的连接可靠性，避免长期使用后出现接线脱落、接触电阻增大的问题。支架的壁厚设计控制在1.2mm到1.8mm之间，既满足结构强度要求，不会因为电池挤压出现开裂，也不会过度占用机身内部本就紧张的空间，给周边的胶卷走片机构、快门传动组件留出足够的装配余量。这类内置结构件虽然体积小巧，但是直接影响相机的供电稳定性，设计过程中需要反复核对与周边所有相邻零件的干涉情况，包括电池装入后的伸出长度、导电弹片的压缩行程、仓盖关闭后的压紧余量，每一处尺寸公差都需要控制在±0.05mm以内，才能保证在紧凑的消费电子腔体内部实现稳定的功能表现，避免出现装配后卡滞、接触不良或者无法合盖的问题。
