U形焊接套件多孔定位焊接工作台

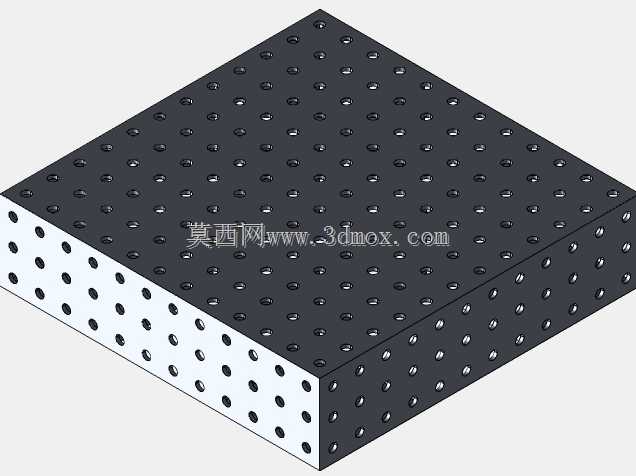

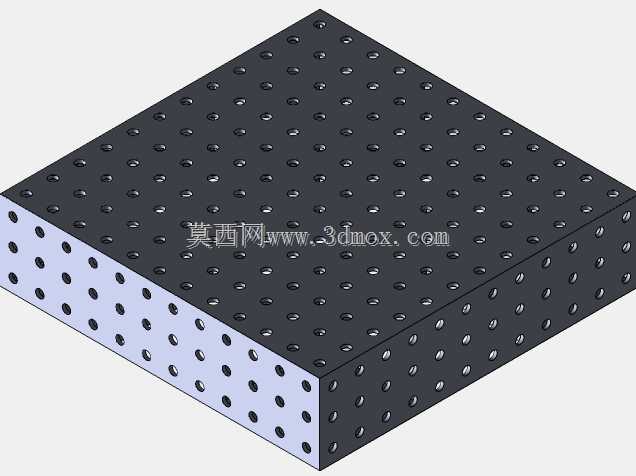

在金属结构件焊接加工场景中，这类多孔定位焊接台是车间里提升装夹效率、保障焊接精度的核心工装载体，区别于传统固定式焊接平台，其模块化的孔阵设计能够适配多规格异形工件的快速装夹需求，无需反复制作专用定位胎具，尤其适合小批量多品类的金属构件焊接作业，比如非标机架焊接、五金件组焊、小型结构件拼焊等场景都能适配。从结构设计来看，平台主体采用加厚钢板加工成型，五个工作面均布标准定位孔，孔位间距经过统一公差管控，相邻孔位的位置度误差控制在工装使用允许范围内，能够配合快速锁紧销、定位角尺、压紧夹具等标准工装附件，实现工件在三维空间内的任意位置定位固定，避免传统焊接台需要临时点焊定位挡块的繁琐操作，也能减少焊接过程中工件移位导致的尺寸偏差。平台的U形结构设计并非单纯的外形取舍，而是考虑到深腔类、框架类工件的装夹需求，操作人员可以从U形开口处伸入工件内部进行焊接作业，不会被平台侧壁干涉，相比全封闭的箱式焊接台，作业可达性提升明显，同时平台底部预留了标准安装接口，可以直接固定在车间地面或者配套移动支架上，安装时需要保证平台上平面的平面度符合焊接工装要求，避免基础倾斜导致工件装夹基准偏移。在实际使用过程中，平台表面的孔阵同时承担定位与装夹双重功能，每个孔都能承受标准规格的锁紧拉力，配合不同的附件可以实现工件的平面支撑、直角定位、侧向压紧等多种装夹形式，针对不同厚度的板材、不同截面的型材，都能快速搭建适配的装夹方案，大幅缩短焊前准备时间。设计这类平台时，首先要保证孔系的一致性，所有工作面的孔位坐标要统一基准，确保跨面装夹时的定位精度，其次平台本体的刚性要满足焊接作业的承重需求，避免长时间承重出现形变导致孔位偏移，平台的边角处做了倒角处理，减少工件吊装、人员操作时的磕碰风险，表面经过耐磨处理，能够抵御焊接飞溅的灼伤，延长平台的使用寿命。对于三维建模从业者来说，搭建这类模型时需要重点管控孔位的阵列参数，保证不同面上的孔位对齐公差符合实际加工要求，同时要还原平台的壁厚、加强筋结构，准确体现其刚性设计逻辑，为后续的工装配套设计、车间布局规划提供准确的三维参考。
