机床用弹簧夹头式刀架结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265199
  • 机床用弹簧夹头式刀架结构设计
  • 机床用弹簧夹头式刀架结构设计

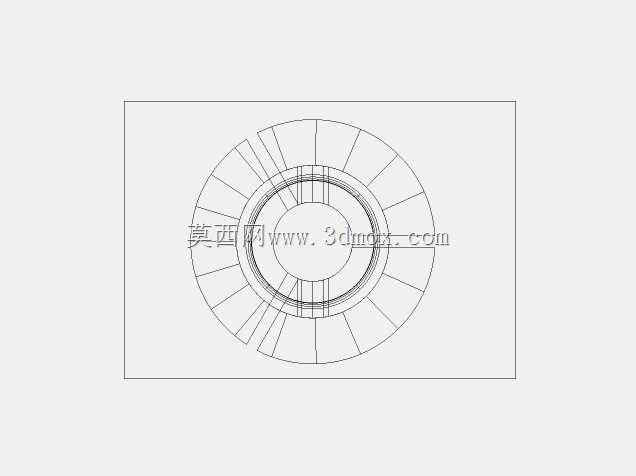

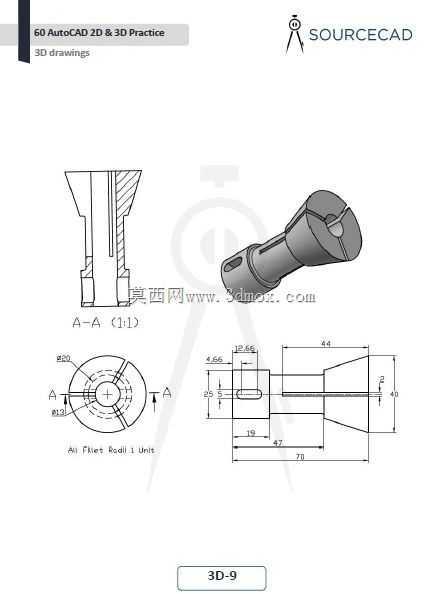

这类弹簧夹头结构的刀架,是小型车床、内圆磨床以及专用钻镗类机床上的核心刀具装夹部件,主要承担直柄刀具的定位与夹紧功能,在小尺寸零件的批量加工场景中应用极广,相比常规的螺钉压紧式刀座,它的同轴度保持能力更强,装夹后刀具的径向跳动量可以控制在很小的范围内,能有效提升加工面的光洁度,减少刀具因为偏摆产生的异常磨损。从结构设计逻辑来看,这个刀架采用了轴向拉紧的弹性胀紧原理,尾部的锥面结构和机床主轴的内锥孔配合实现自定心,前端开有三条均匀分布的弹性槽,当拉紧机构施加轴向拉力时,锥面受挤压带动弹性槽收缩,从而抱紧刀具的圆柱柄部,这种设计不需要额外的压紧螺钉,装拆刀具的速度更快,而且夹紧力沿圆周均匀分布,不会出现压伤刀具柄部的情况。从图纸标注的尺寸来看,整个刀架的总长度控制在78毫米,最大外圆直径为20毫米,前端的装夹孔适配直径12毫米的标准直柄刀具,安装时需要保证尾部锥面和主轴锥孔的接触面积不低于80%,否则会出现装夹刚性不足、加工时振刀的问题。设计过程中,弹性槽的宽度和深度是核心参数,槽宽过大会导致夹紧时弹性变形量不足,无法有效抱紧刀具,槽宽过小则会让夹头的收缩应力集中,反复松紧后容易出现槽根开裂的问题,图纸上标注的槽宽4.5毫米、槽深19毫米,是经过反复校核的参数,既保证了足够的夹紧行程,也兼顾了夹头的结构强度。另外,刀架中间位置设计的扁位结构,是用来配合主轴上的防转销,避免切削过程中刀架跟随刀具转动,这个扁位的对称度公差需要控制在0.02毫米以内,否则装夹后会出现刀具偏心的问题。在实际使用场景中,这类刀架常用来装夹直柄钻头、铰刀、小型立铣刀等刀具,适合加工有色金属、小型钢件的内孔和端面,在仪表车床、小型数控车床的排刀式刀架上应用非常普遍,它的结构紧凑,不需要占用太大的安装空间,而且弹性夹头的磨损后可以单独更换,维护成本比整体式刀座低很多。设计时还要考虑材料的选择,这类刀架一般采用弹簧钢制作,经过淬火处理后硬度达到HRC45-50,既保证足够的弹性,也有不错的耐磨性,锥面部分需要做精磨处理,保证和主轴锥孔的配合精度,内孔的圆柱度公差要控制在0.01毫米以内,才能保证装夹刀具后的同轴度要求。
