工业传动用高精度活塞杆结构设计

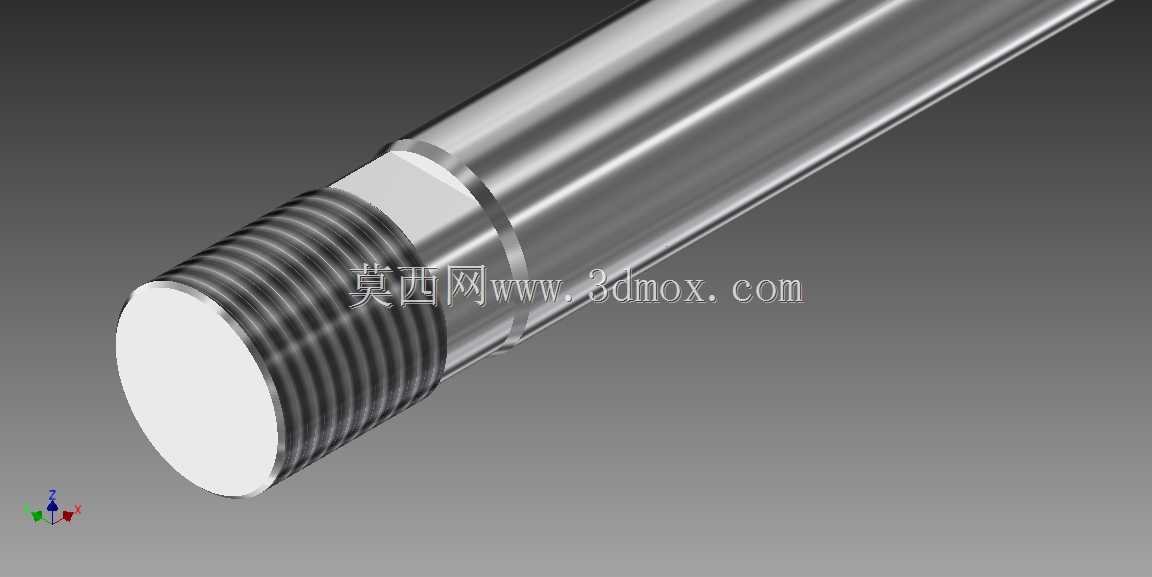

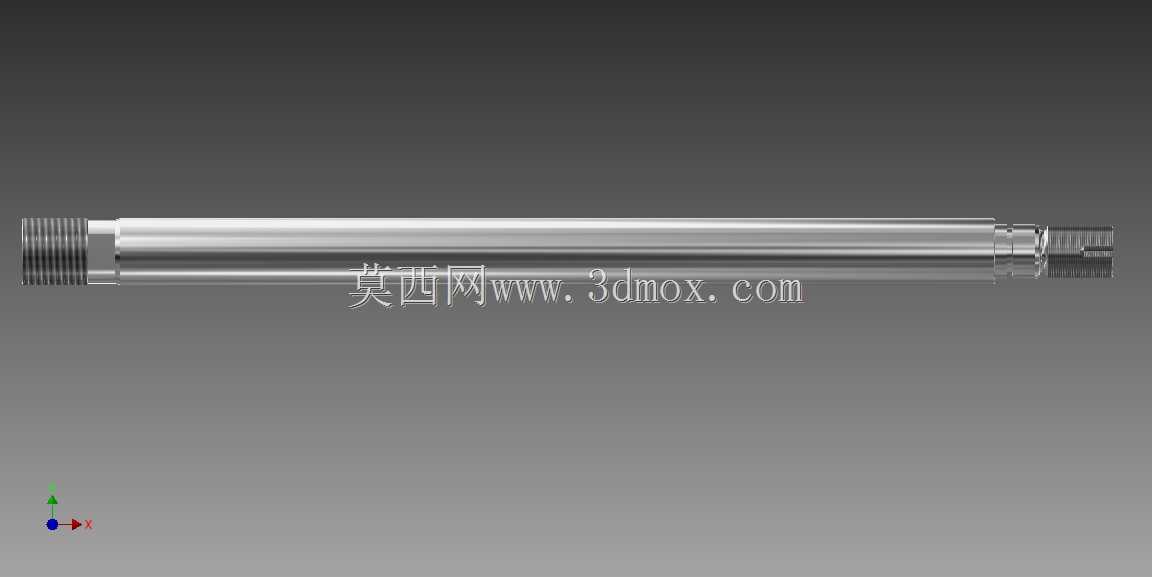

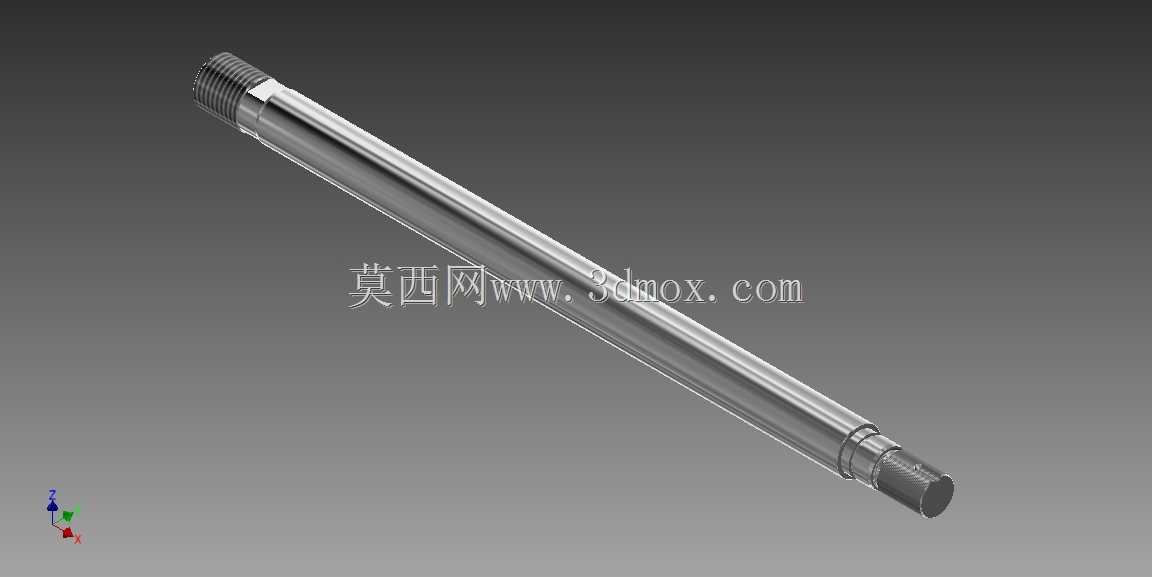

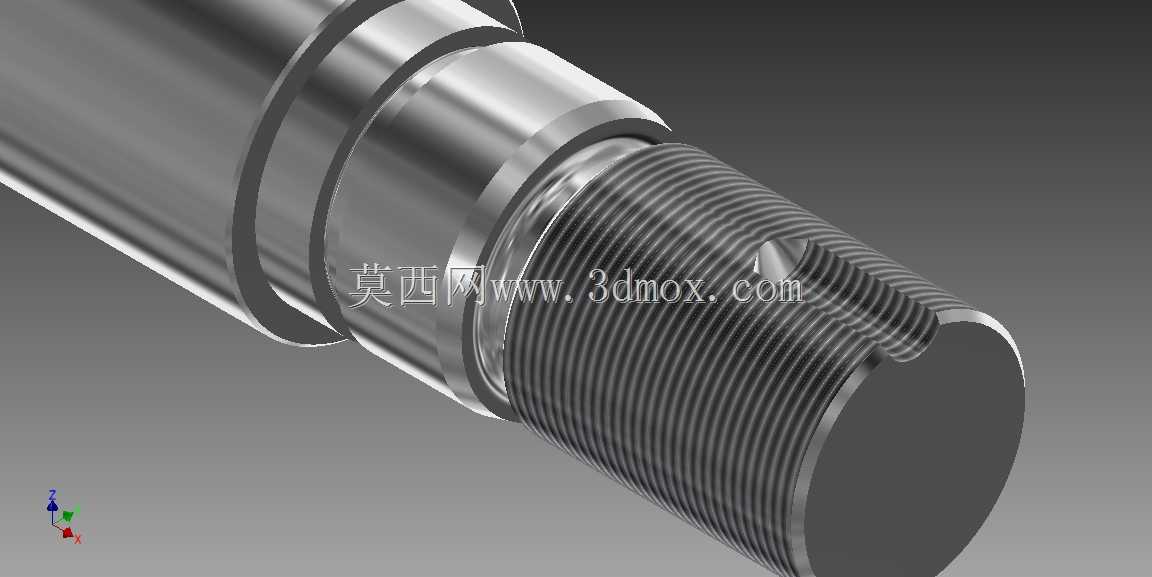

在液压系统的动力传递链路里，这类轴类零件是承担直线往复动作的核心受力构件，日常选型时首先要匹配安装腔体的内径公差，两端的外螺纹段是核心安装接口，设计时特意将螺纹收尾处做了退刀槽处理，避免装配时螺母拧入出现卡滞，也能减少螺纹根部的应力集中，长期承受交变载荷时不容易出现疲劳断裂。做三维建模的时候，要格外注意杆身的同轴度公差，整个杆身的圆柱度需要控制在0.02mm以内，表面粗糙度要达到Ra0.8的要求，因为杆身会和密封件直接做往复摩擦，如果表面加工精度不够，很容易刮损密封圈导致液压油泄漏，缩短整套油缸或者减震器的维护周期。

这类零件的应用场景覆盖很广，除了常规液压油缸的动力输出，在车辆减震器里它是连接活塞和悬挂端的传力构件，要反复承受路面传来的冲击载荷，所以材质选型一般会选用中碳钢做调质处理，表面再做镀铬硬化，硬度能达到HRC58以上，既保证芯部有足够的韧性抗冲击，表面又有足够的耐磨性应对高频次的往复摩擦。在纺织印花设备里，它作为导杆承载印花机头的直线往复移动，杆身的直线度直接决定印花对位的精度，建模时要严格控制杆身的直线度公差在每米0.1mm以内，避免机头移动时出现卡顿或者走位偏差。注塑机的导杆柱塞工况更严苛，除了要承受注射时的高压反作用力，还要耐受一定的料筒传导温度，所以设计时会在靠近料筒的一端增加隔热衬套的安装位，避免热量传导到密封件区域加速橡胶老化。

安装边界上，两端螺纹的公称尺寸要和配套的连接端完全匹配，杆身的外径要和导向套、密封件的内径做基孔制配合，间隙控制在0.03-0.05mm之间，间隙太小会导致运动阻力增大发热，间隙太大则会出现偏磨导致密封失效。健身器材里的这类轴件多用于阻力油缸的传动，虽然载荷比工业液压件小，但对运动顺滑度要求更高，建模时特意将杆端的倒角做了圆弧过渡，避免装配时割伤防尘套。整个轴件的结构没有多余的复杂特征，所有台阶处都做了圆角过渡，避免应力集中，这也是往复受力轴类零件设计的通用准则，不管是用在哪个场景，减少应力突变点都是延长零件使用寿命的核心设计思路。建模过程中要注意各段轴径的同轴度约束，装配时才能保证整根轴穿入腔体后没有卡滞，往复运动全程阻力均匀。
