外啮合齿轮式液压动力供油单元结构

这款齿轮式液压泵的三维结构，完整还原了实物的装配关系与细节特征，可直接用于液压系统选型校核、设备布局干涉检查、装配工艺模拟等工程场景。从实际应用来看，这类泵常见于小型工程机械的液压动力回路、机床夹具的夹紧供油单元、农用设备的液压执行机构驱动场景，依靠密闭工作腔的容积变化完成吸油压油动作，为系统提供稳定压力的液压油输出，驱动液压缸、液压马达等执行元件完成直线或回转动作。

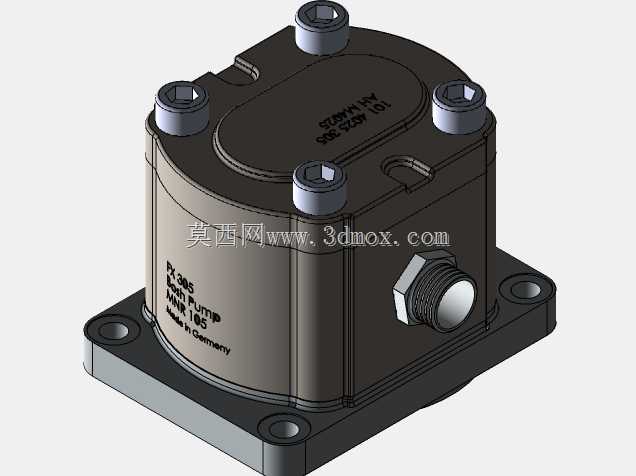

从结构设计逻辑来看，模型还原了泵体的分体式壳体结构，上下端盖通过四个内六角圆柱头螺钉完成紧固，螺钉的布置位置避开了进出油口与安装法兰的受力区域，保证壳体结合面的密封压力均匀，避免高压工况下出现渗漏。侧面的进出油口采用外螺纹连接结构，接口处做了密封面倒角处理，可适配标准液压管接头，安装时无需额外加工转接结构。底部的安装法兰设置了四个通孔安装位，孔位间距符合常规液压元件的安装尺寸规范，安装时可通过螺栓直接固定在设备的安装基座上，法兰与泵体的结合处做了加强筋过渡，可承受泵工作时的振动载荷，避免长期运行出现连接松动。

建模过程中还原了内部齿轮副的啮合间隙、壳体与齿轮的配合公差带，端盖与齿轮端面的间隙控制在合理范围，既保证齿轮转动无卡滞，又能减少高压油的内泄漏，提升容积效率。泵体表面的标识、油口的螺纹牙型、螺钉头部的内六角特征都做了精细化还原，在做装配演示、产品展示时可清晰呈现各部件的位置关系。做设备布局设计时，可直接调用该模型核对安装边界，确认泵体与周边管路、阀组、机架的安全距离，避免实际装配时出现空间干涉；做液压系统仿真时，可结合模型的腔体容积、进出油口通径参数，匹配系统的流量、压力需求，完成泵的选型校验。这类齿轮泵结构简单、工作可靠、抗污染能力强，对油液清洁度的要求低于柱塞泵，在中低压液压系统中应用十分广泛，模型的细节还原度可满足从方案设计到装配指导全流程的使用需求，无需额外做结构补全即可直接导入装配环境使用。
