通用车型GM型动力转向泵结构设计

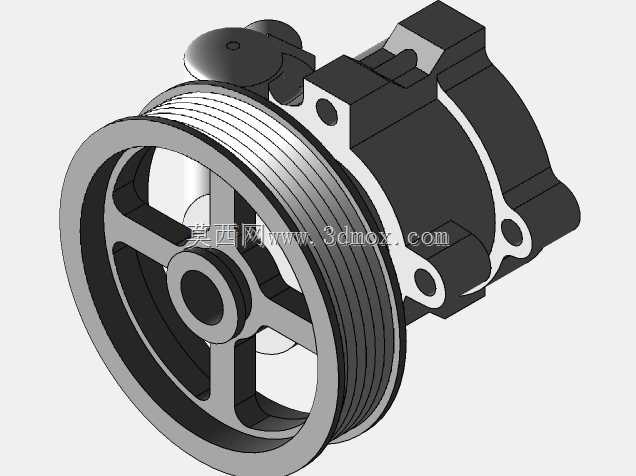

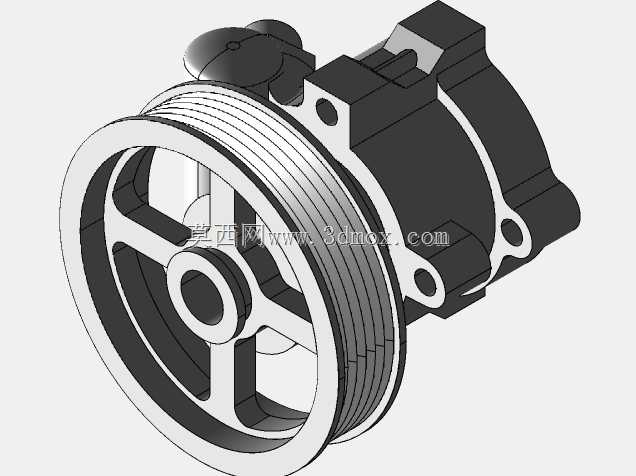

在乘用车液压助力转向系统的布局中，动力转向泵是核心的动力供给部件，直接决定转向操作的手感与行驶安全冗余。这款GM型动力转向泵采用带轮前置的布局结构，多楔带轮集成在泵体输入轴端，匹配发动机前端附件驱动系统的带轮包角要求，轮槽截面适配通用车型常用的PK型多楔带，传动过程中可有效降低打滑概率，保证不同发动机转速下的动力传输稳定性。泵体本体采用压铸铝合金壳体结构，在保证壳体刚度满足高压油液承载要求的前提下，尽可能降低部件自身重量，适配整车轻量化的设计趋势。壳体上的三个安装凸台呈三角形分布，凸台内预留螺栓过孔，安装时可直接固定在发动机侧的安装支架上，三角形的安装点位布局可抵消带轮传动带来的径向载荷，避免长期运行后出现安装松动、泵体偏移的问题。从功能实现逻辑来看，该转向泵通过发动机带动带轮旋转，驱动泵芯内部的叶片转子建立液压压力，将发动机输出的机械能转化为液压油的压力能，通过高压油管输送到转向机的助力腔，在驾驶员转动方向盘时提供辅助推力，大幅降低转向操作所需的手力，尤其在低速挪车、原地转向工况下，可保证转向操作轻便灵活，高速行驶时通过内置的流量控制阀调节输出流量，避免转向过于灵敏导致的行驶发飘问题，兼顾低速轻便性与高速行驶稳定性。设计过程中，带轮的辐条采用镂空式结构，在保证轮体扭转强度的前提下减少转动惯量，降低发动机附件驱动的负载损耗；泵体侧面预留油液进出油口的接口位置，接口的密封面采用平面加O型圈槽的结构，可有效避免高压油液渗漏，同时方便整车装配时的油管对接。安装边界方面，带轮端面到泵体后端安装面的轴向尺寸经过严格校核，可避开发动机周边的水管、线束等附件，不会出现装配干涉；泵体的径向轮廓尺寸控制在合理范围内，适配多数横置发动机布局的紧凑型、中型乘用车的安装空间，不需要对发动机舱的原有布局做大幅改动即可完成适配。日常整车维保过程中，该结构的转向泵拆解维护便捷，壳体的连接螺栓采用统一规格，不需要特殊工具即可完成泵芯、密封件的更换，降低后期运维成本。
