流体输送设备用蜗壳式泵体结构

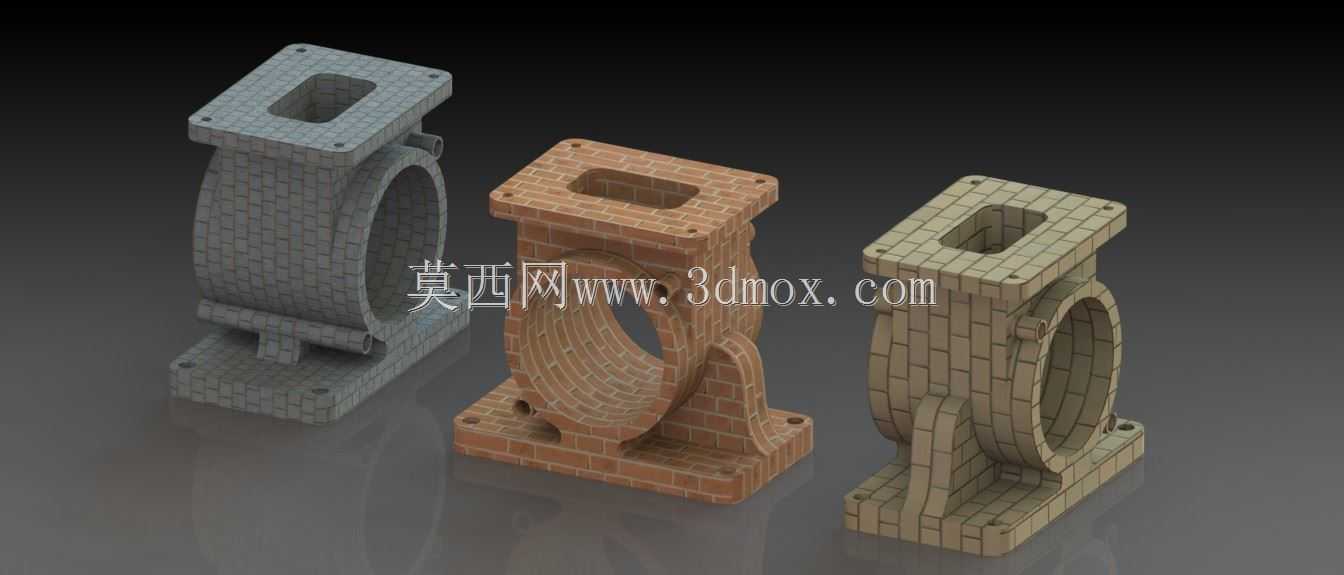

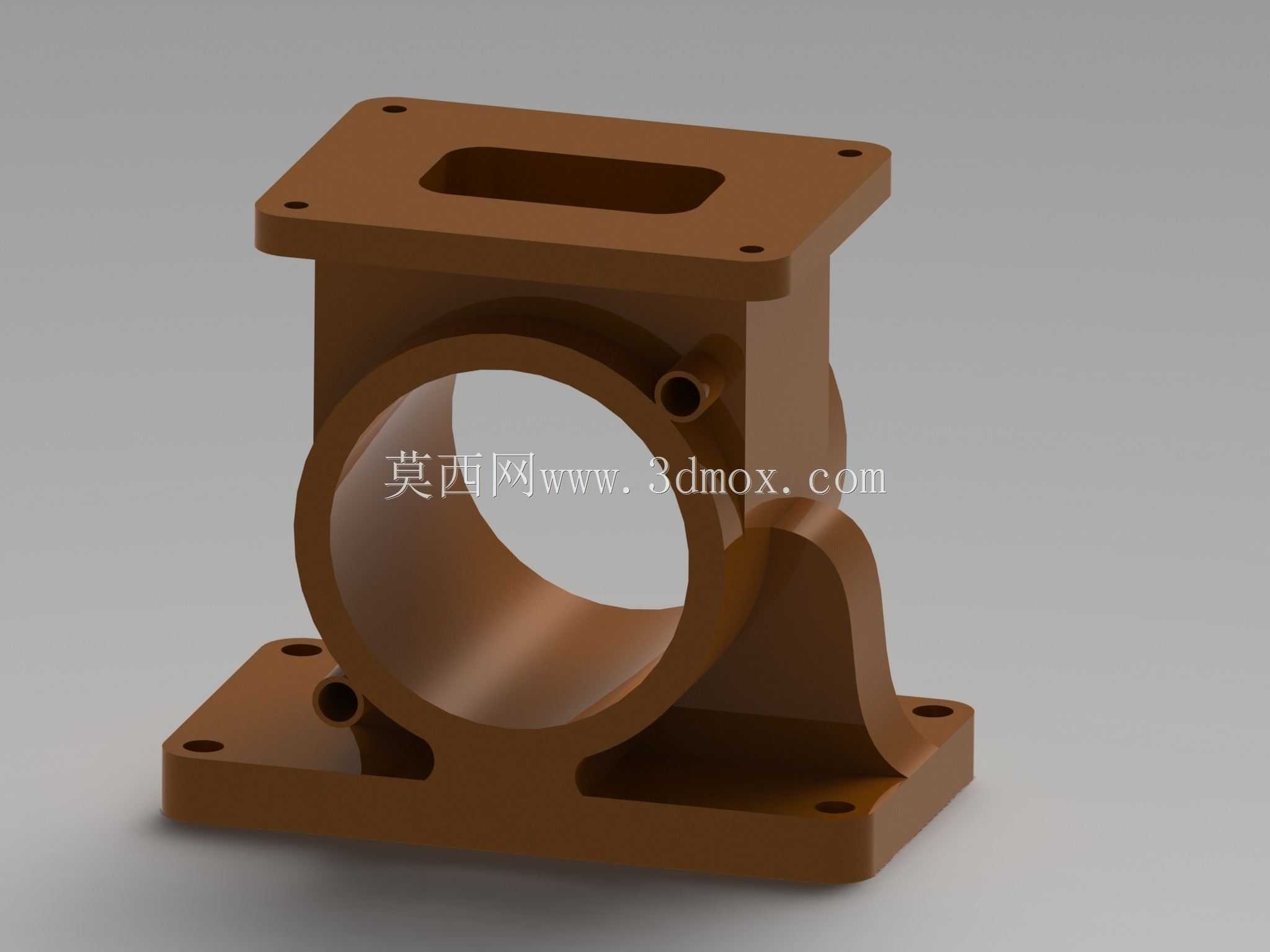

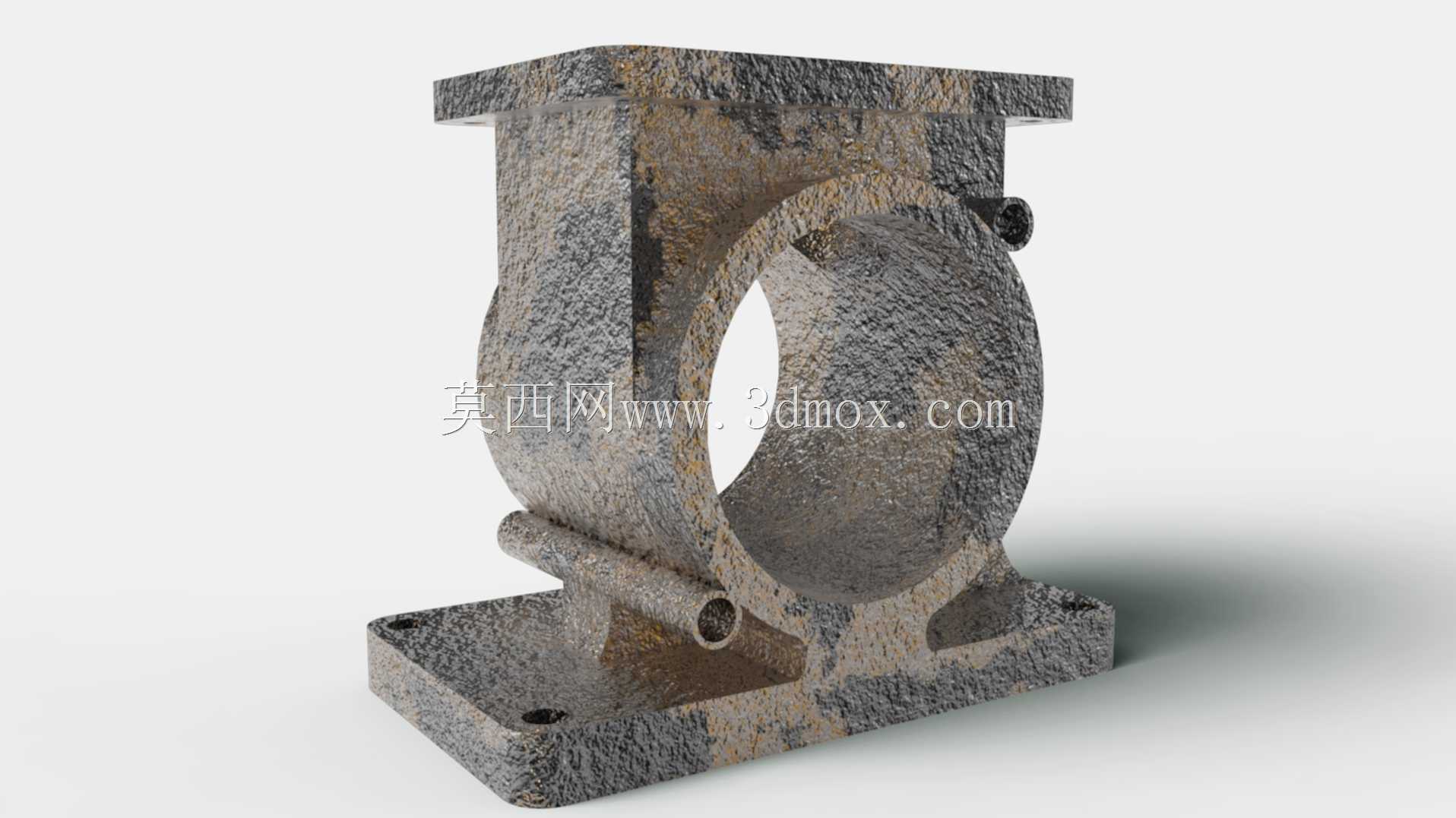

该泵壳作为离心泵、容积式泵等流体输送设备的核心承压壳体，在市政给排水、工业循环水系统、化工介质输送、暖通空调水循环等场景中承担着约束流体流向、承载内部介质压力、集成安装接口的核心作用，是整台泵设备的基础承载构件。从结构设计逻辑来看，该壳体采用上下分体式法兰对接结构，上部设置方形进出口连接法兰，法兰端面预留均匀分布的螺栓沉孔，可直接与对应通径的工艺管道通过螺栓紧固连接，法兰密封面可适配平垫片、缠绕垫片等多种密封形式，满足不同压力等级的管路密封需求。壳体中部为环形蜗壳流道，流道截面沿流体旋转方向逐步扩大，可将叶轮输出的高速流体动能逐步转化为压力能，降低流体在壳体内的水力损失，流道内壁做圆弧过渡处理，避免出现直角突变结构，减少介质流动过程中的湍流与局部阻力损失。下部设置一体化铸造的安装底座，底座上预留地脚螺栓安装孔，可直接将整泵固定在混凝土基础或者钢制安装机架上，底座与蜗壳主体之间设置加强筋结构，可抵消设备运行过程中产生的振动载荷，避免长期运行出现壳体开裂、连接螺栓松动的问题。在安装边界层面，上部进出口法兰的螺栓孔中心距、法兰端面平面度均匹配常规工业管道的安装标准，下部安装底座的孔位间距可适配同功率等级常用泵型的安装尺寸，无需额外加工转接板即可完成现场替换安装。壳体侧壁预留的轴封安装位可适配填料密封、机械密封等多种密封形式，能满足清水、弱腐蚀性化工介质、含少量固体颗粒的污水等不同介质的输送需求，设计过程中充分考虑了铸造工艺的拔模斜度与壁厚均匀性，壳体壁厚根据不同位置的承压需求做差异化设计，承压高的蜗壳区域适当增加壁厚，法兰连接位置做局部加厚处理，既保证整体结构强度满足额定工作压力下的承压要求，又避免不必要的材料浪费，控制整体构件重量。
