剪式汽车举升支撑千斤顶结构设计

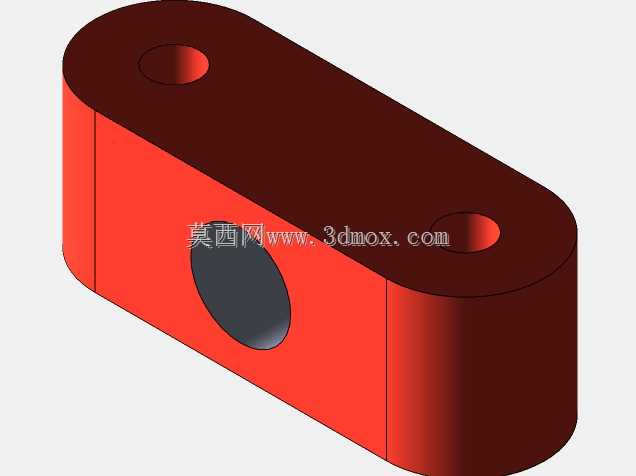

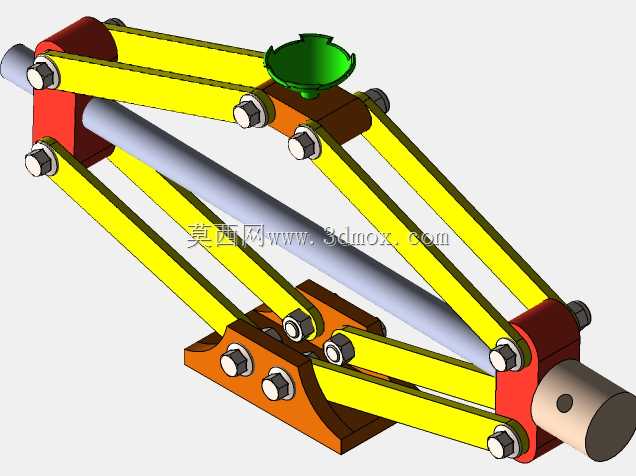

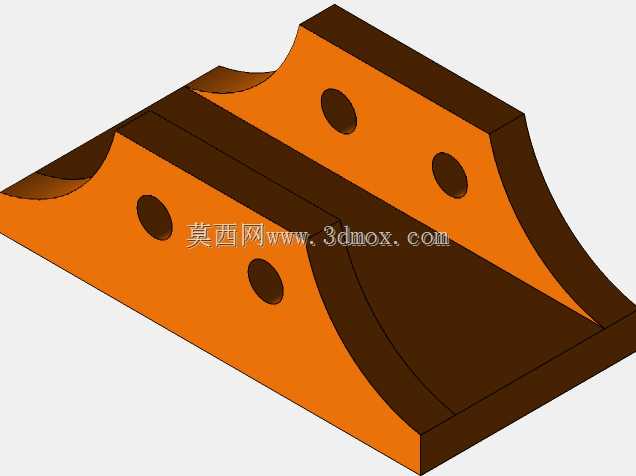

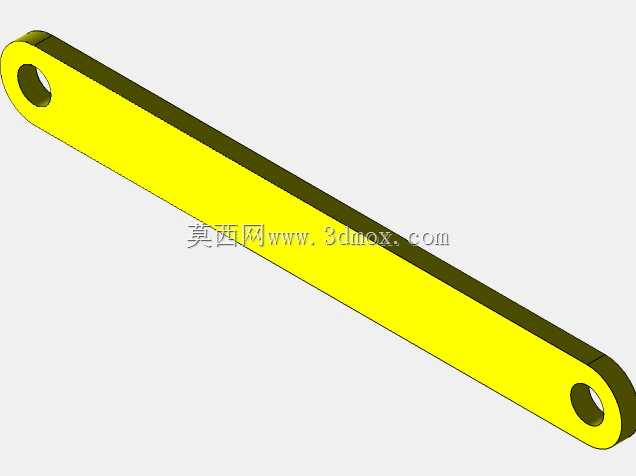

在乘用车日常维保、道路应急换胎场景中，剪式千斤顶是普及率极高的便携承重支撑设备，不同于重型立式液压千斤顶的大体积大吨位设计，这类剪式结构的千斤顶主打随车携带的轻量化属性，适配家用轿车、城市SUV等多数非重载车型的换胎、底盘简易检修需求。从结构设计逻辑来看，该款千斤顶采用平行四边形剪臂铰接布局，核心传力路径为中部横向丝杆的转动带动两侧铰接臂收拢或展开，将丝杆的旋转扭矩转化为顶部支撑座的垂直升降位移，这种结构的优势在于收拢状态下整体厚度可控制在较低范围，能够轻松放入车辆后备箱的工具槽内，不会占用过多储物空间。设计过程中，上下两组铰接底座分别承担底部地面支撑、顶部车辆托举的受力作用，底部底座做了加宽平面处理，在平整铺装路面使用时可分散接地压强，避免软质地面下陷引发的支撑失稳；顶部支撑座采用内凹弧面造型，能够贴合车辆底盘预设的千斤顶支撑凸台，防止举升过程中出现支撑点滑移脱落的风险。所有剪臂之间的铰接点均采用销轴加防松螺母的连接形式，既保证铰接转动的顺畅度，也能在长期承重状态下避免销轴脱出，剪臂主体采用等厚度板材冲压成型的结构，在保证抗弯截面模量满足承重要求的前提下，尽可能降低整体自重。从安装边界与尺寸适配角度看，该款千斤顶收拢状态下的最低高度可适配多数家用车底盘侧裙的离地间隙，无需额外垫高即可顺利伸入车辆底盘支撑位下方，最大举升高度能够满足轮胎完全离地的换胎操作需求，操作端的丝杆延伸轴可配合随车棘轮扳手或者撬棍转动，无需额外配套专用工具即可完成举升操作。在功能特性上，该结构依靠丝杆的螺纹自锁特性实现承重锁止，举升到目标高度后无需额外插入锁销即可保持支撑状态，不会因为负载出现自动回落的问题，相比液压类千斤顶不存在油封泄漏、长期放置泄压的隐患，随车存放数年也能随时正常使用。设计时针对剪臂的受力拐点做了圆角过渡处理，避免应力集中导致的臂体弯折风险，所有铰接转动副预留了合理的配合间隙，即便在户外沾染泥沙、轻微锈蚀的情况下，也能保证丝杆转动、剪臂摆动的顺畅性，不会出现卡滞无法操作的情况。这类剪式千斤顶虽然额定承重不算极高，但完全覆盖家用乘用车的整备质量单侧支撑需求，是随车应急工具包中不可或缺的配套设备，其结构简单可靠、维护成本极低的特性，也让它成为民用汽修支撑场景下的主流选型。
