小型手动千斤顶配套成型模具结构

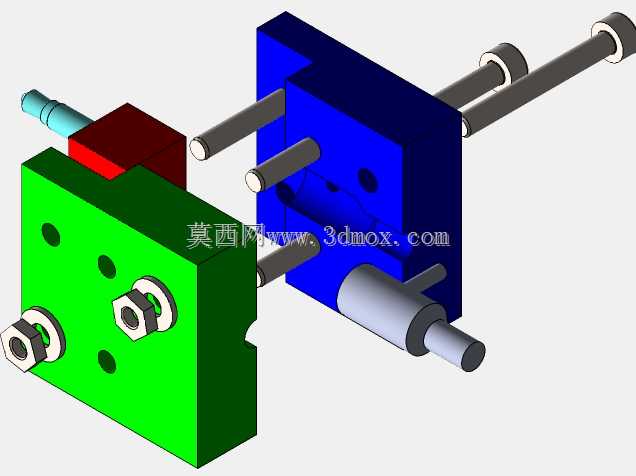

这套模具对应小型手动千斤顶的核心结构件成型需求，日常多用于家庭维修、小型设备顶升、户外应急作业场景下的千斤顶配件生产，适配3.5吨额定载荷的手动液压千斤顶核心组件加工。从结构拆分来看，整套模具分为上下模核心腔体、侧抽芯结构、导向定位组件、紧固连接部件几个部分，模腔的分型面完全贴合千斤顶泵体、底座、顶杆配套连接件的外形轮廓，合模时的贴合间隙控制在0.02mm以内，避免成型过程中出现飞边、缺料的问题。设计过程中优先考虑了小吨位千斤顶配件的加工便利性，侧抽芯结构专门对应千斤顶阀体的横向油道孔位成型，不需要后续额外钻孔工序，减少二次加工的装夹误差。导向部件采用四根等长的导柱配合导套结构，导柱的安装垂直度公差控制在0.01mm/100mm范围内，合模过程中不会出现偏载啃模的问题，长期反复开合模的使用寿命能满足小批量家庭作坊式生产的需求。模具的安装边界适配常规100吨以内的小型液压机工作台，上下模的安装孔位采用标准槽型设计，不需要额外定制转接板就能直接装夹固定，模架的整体外形尺寸紧凑，不需要占用过大的设备操作空间。从功能特性上看，这套模具成型的配件组装后，千斤顶的顶升行程、载荷承载能力完全匹配3.5吨级手动千斤顶的性能要求，泵体的油道密封性在成型后只需要简单去除毛刺就能达到耐压测试标准，不会出现渗漏问题。设计时特意将易磨损的模芯部分做了分体式结构，后续如果出现局部磨损，只需要更换对应模芯镶件即可，不需要整体报废模架，能有效降低小批量生产的维护成本。整套结构没有复杂的特殊动作机构，操作门槛低，不需要专门的模具工经过长时间培训就能完成上下料、合模、脱模的全流程操作，非常适合小规模的五金配件加工场景使用，成型后的工件尺寸一致性好，组装时的修配量极少，能有效提升千斤顶整机组装的效率。
