剪式车载起重支撑装置结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:264653
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计

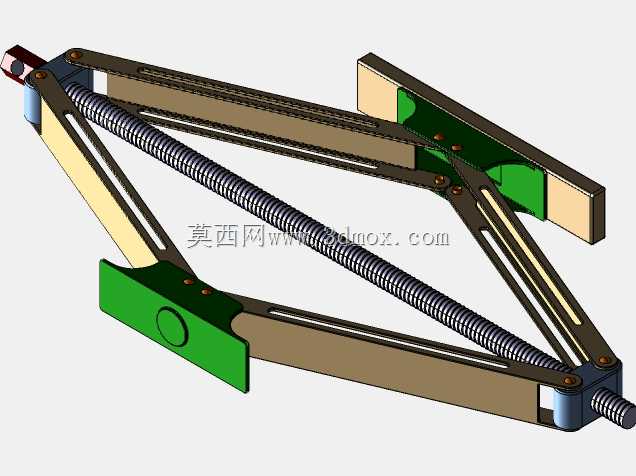

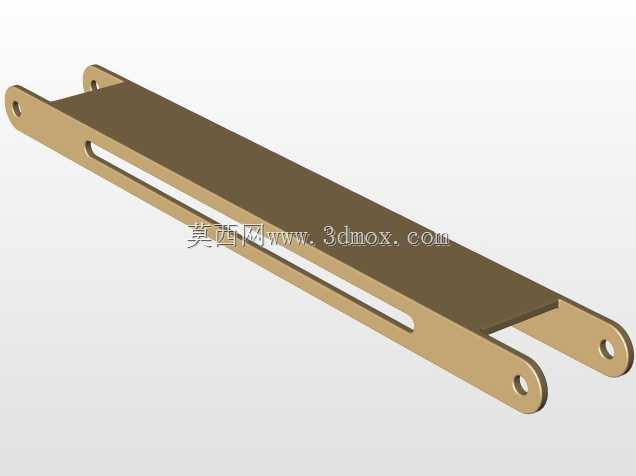

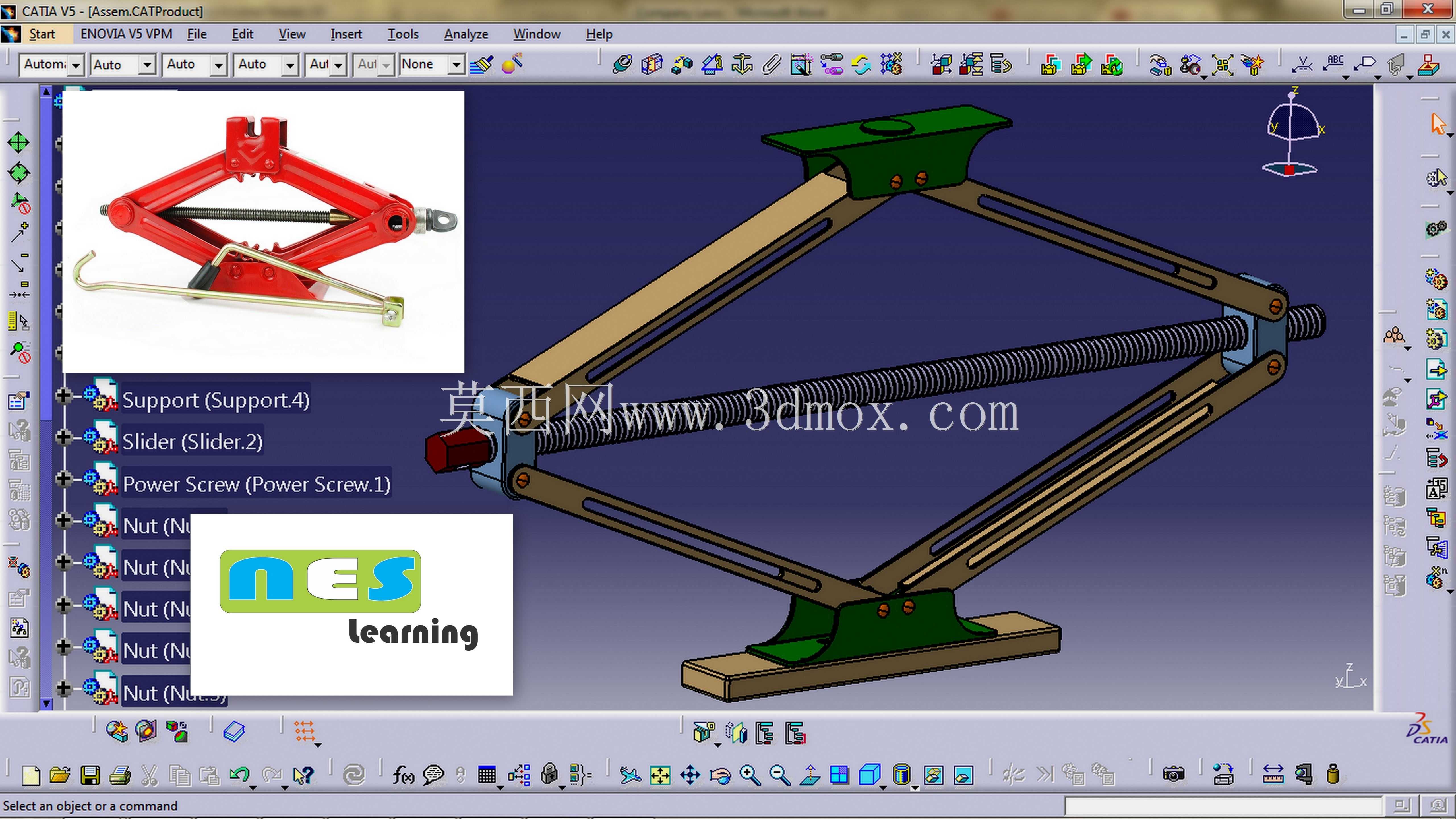

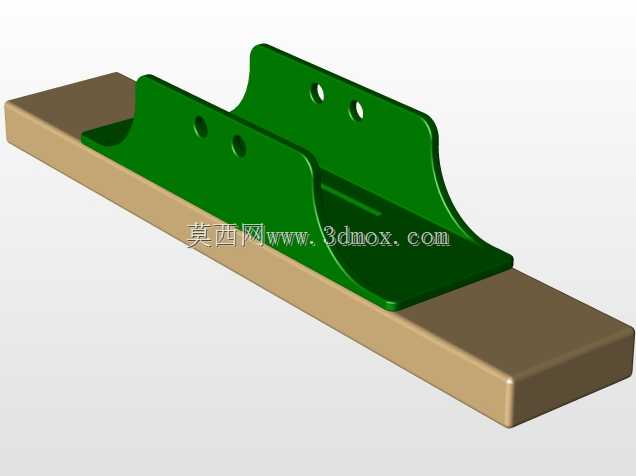

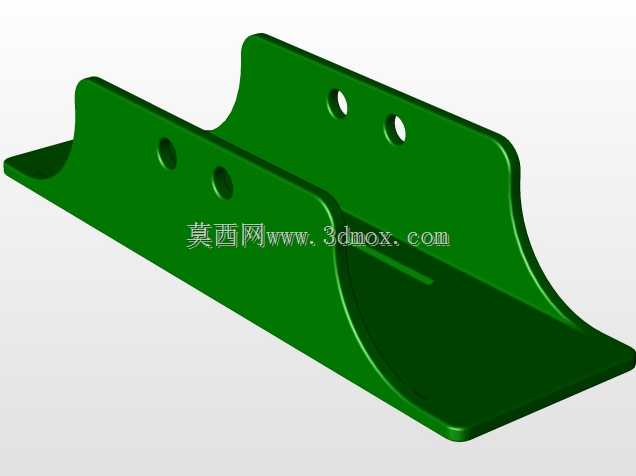

日常汽修作业与车辆应急换胎场景中,这类剪式支撑装置是私家车辆与小型维保点位的常备工具,区别于大吨位液压起重设备,它的核心优势在于收纳后体积扁平,可直接放置于车辆后备箱备胎槽周边,不会占用过多储物空间,完全适配小型乘用车的随车工具配置需求。从结构逻辑来看,整套装置采用菱形剪臂铰接布局,上下两端分别设置顶托与底座,顶托面做了防滑凹槽处理,作业时可卡入车辆底盘指定的顶升支撑位,避免顶升过程中出现滑移脱开的风险;底座采用加宽平底结构,在平整铺装路面作业时可分散承压应力,不会因局部压强过大陷入松软地面,保证顶升过程的支撑稳定性。动力传递部分依靠中部的传动丝杠完成,转动丝杠端部的铰接摇臂接口,即可带动两侧剪臂绕铰接点同步收拢或展开,实现顶升高度的线性调节,丝杠采用梯形螺纹传动,具备自锁特性,当顶升到达指定高度停止转动摇臂时,螺纹副的自锁力矩可承载整套支撑载荷,不会出现自动回落的安全隐患,无需额外加装锁止销件即可满足作业安全要求。建模过程中需要重点关注各铰接点的配合间隙,剪臂采用冲压成型的槽型截面,在控制整体重量的前提下保证臂身的抗弯强度,铰接销轴与臂身安装孔采用间隙配合,保证转动过程无卡滞,同时要控制销轴端部的铆接余量,避免装配后出现铰接过紧导致摇臂转动阻力过大的问题。安装边界方面,整套装置完全收拢时整体厚度不超过60mm,展开后最低顶升高度适配家用轿车底盘的最低离地间隙,最大顶升高度可满足轮胎完全脱离地面的换胎作业需求,各运动部件在全行程展开收拢过程中无结构干涉,丝杠的有效行程覆盖整个顶升高度区间,两端的限位凸台可避免丝杠旋出脱落。实际作业时需要注意,这类装置仅适用于车辆静态换胎、底盘快速检查类的短时支撑作业,不可作为长期承重支撑使用,作业前需确认底座放置平稳,顶托对准底盘指定支撑筋位,摇动摇臂过程中保持匀速施力,避免侧向受力导致臂身变形。从结构设计角度看,整套装置没有复杂的液压密封元件,后期维护仅需定期在丝杠螺纹与铰接销轴位置涂抹润滑脂即可,故障率极低,非常适合非专业人员在应急场景下操作使用,建模时对各臂身的减重孔、铰接点的加强翻边都做了细节还原,可直接用于结构受力仿真验证、作业原理演示以及同类产品的改型设计参考。
