机械传动用Y型调节滑道结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265216
  • 机械传动用Y型调节滑道结构设计
  • 机械传动用Y型调节滑道结构设计
  • 机械传动用Y型调节滑道结构设计

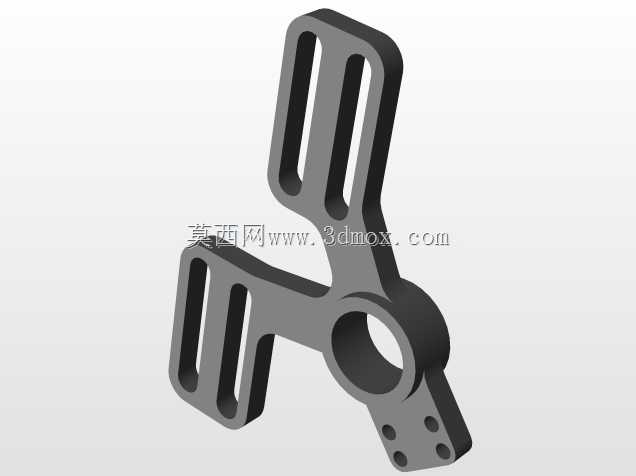

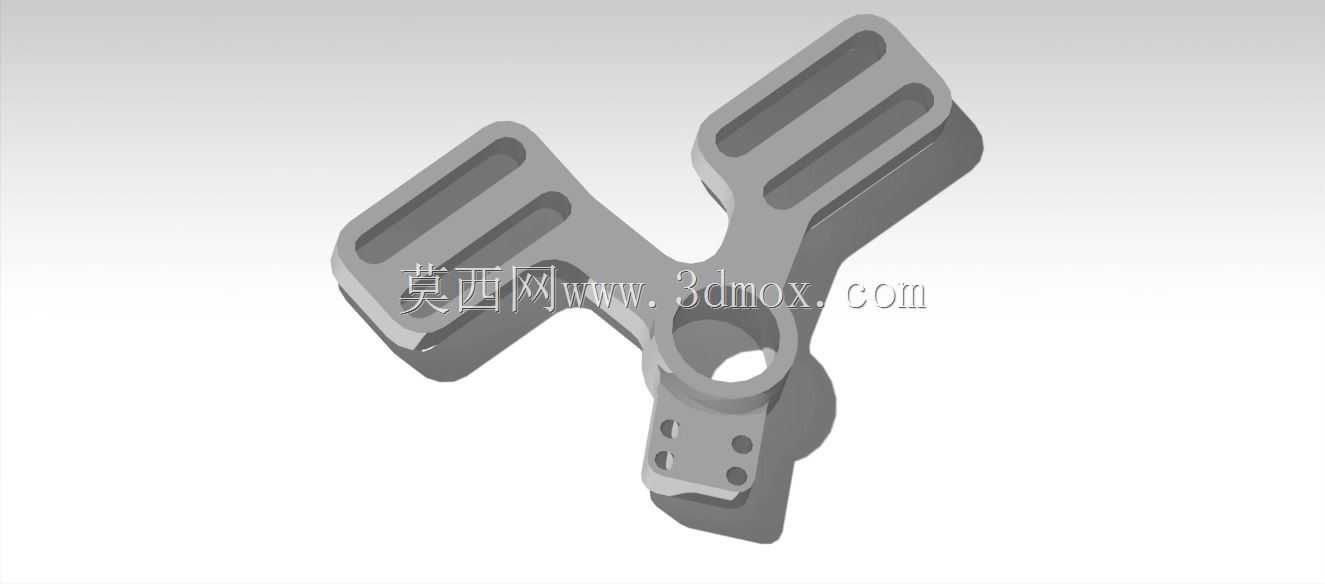

这款调节滑道主要应用于需要实现行程调节、导向限位的机械传动场景,常见于轻工自动化生产线的工位调整机构、小型专用设备的位移调节单元,以及工装夹具的位置微调模块中,承担滑动导向、行程限位、部件连接的多重作用。从结构设计来看,整体采用Y型对称布局,两个长臂上开设的长条形通槽是核心的滑动调节区域,槽体边缘做了等宽设计,能够配合圆柱销或者滑块实现线性滑动,通槽的长度直接决定了该部件可实现的调节行程范围,设计时预留的槽边壁厚经过受力校核,能够承受常规调节工况下的侧向挤压力,避免长期滑动出现槽口变形的问题。中部的通孔是核心的安装铰接位,孔位周边做了加厚凸台处理,用来提升铰接部位的抗剪切能力,装配时可以穿过铰接轴与固定基座连接,作为整个滑道的摆动或旋转支点,凸台的高度与配合轴的轴肩尺寸匹配,能够限制装配后的轴向窜动,不需要额外加装轴端挡圈也能保证基础的轴向定位。下部延伸的带孔支耳是功能拓展连接位,四个呈矩形分布的小孔用来安装被调节的功能部件,孔位的位置度公差控制在0.02mm范围内,保证连接部件安装后不会出现偏斜,避免滑动过程中出现卡滞。整个部件的外形轮廓做了圆角过渡处理,没有尖锐的棱角,既避免装配过程中划伤操作人员,也能减少应力集中点,提升部件的抗疲劳寿命。安装边界方面,两个长臂的外边缘间距、支耳到底部的垂直距离、中部铰接孔的中心高度都做了适配常规安装空间的设计,不需要对原有设备的安装基座做大规模改造就能直接替换原有同类型滑道部件。滑动接触面的设计预留了0.1-0.15mm的配合间隙,既保证滑动过程顺畅无卡滞,也不会因为间隙过大出现调节精度超差的问题,在低速轻载的调节工况下,不需要额外加装自润滑衬套也能满足长期使用的耐磨要求,若应用在频繁调节的工况中,也可以在长槽内壁加装聚四氟乙烯润滑条,进一步降低滑动摩擦系数,减少部件磨损。
