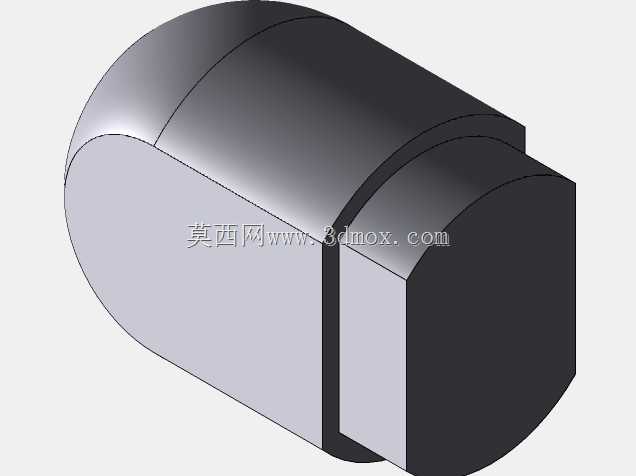

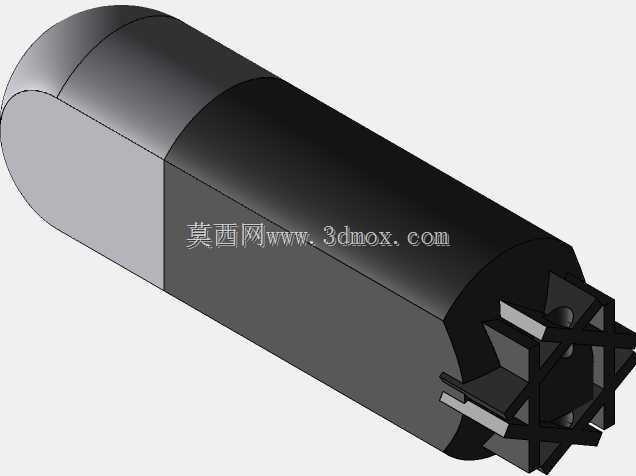

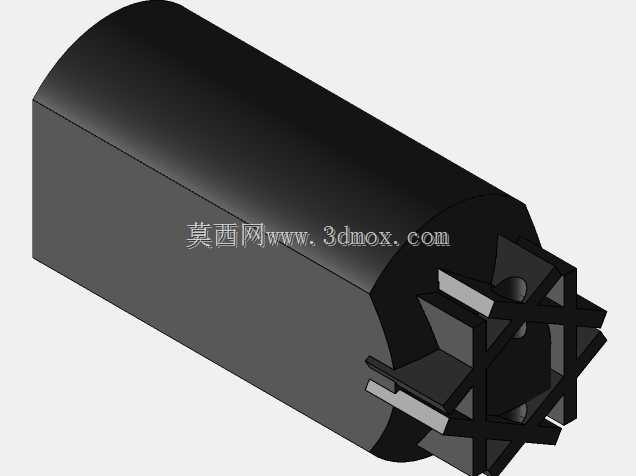

多材料适配工业夹持器结构设计

在自动化产线的工件夹持、实验室材料性能测试的试样装夹场景中，常规单材质夹持结构往往难以兼顾刚性支撑与接触缓冲的双重需求，要么因接触刚性过大划伤软质工件表面，要么因支撑刚性不足在夹持受力时出现偏载晃动，影响装夹精度与测试结果可靠性。这款多材料夹持结构采用分体组合式设计思路，将刚性承载主体与柔性接触模块做功能拆分，核心承载部分采用钢制结构，保证整体受力时的形变量控制在微米级区间，避免夹持过程中因结构形变导致的夹持力衰减或工件偏移。接触工作面采用铸造型橡胶或聚氨酯类弹性材质，这类材质的邵氏硬度可根据待夹持工件的材质特性做适配调整，既能够提供足够的静摩擦力防止工件滑脱，又可以通过自身的微量形变补偿工件表面的平面度误差，让夹持力均匀分布在接触面上，避免局部应力集中压伤软质工件表面。结构设计上特意将钢制承载件与橡胶接触件的配重重心做平行偏置处理，这种布局能够抵消夹持动作时的倾覆力矩，尤其是在垂直方向装夹长条形工件时，偏置配重可以平衡工件自重带来的翻转趋势，无需额外增加辅助支撑结构就能保证装夹垂直度。接触端的橡胶部分做了多方位圆角与平点结合的型面设计，平点区域用于保证与工件基准面的贴合面积，圆角过渡则避免了橡胶边缘的应力集中，延长弹性接触件的疲劳使用寿命，这种型面设计尤其适配皮卡橡胶类结构件的性能测试装夹，能够在允许的测试公差范围内稳定夹持试样，同时兼容一定范围内的工件尺寸偏差，无需频繁更换夹头就能适配不同厚度的测试样件。整体结构的重型底座采用大面接触设计，安装时可直接固定在测试平台或机械手末端法兰上，底座的安装孔位采用标准间距布局，能够兼容多数通用测试设备与工业机械手的末端安装接口，安装边界预留了足够的操作空间，不会与周边的测试传感器、送料机构产生运动干涉。夹持力的传递路径经过优化，从驱动端到接触工作面的力传递损耗控制在极低水平，同时弹性接触层的形变行程经过精准计算，既能够提供足够的夹持补偿量，又不会因形变过大导致工件定位偏移，在小尺寸工件的精密装夹场景中，这种结构的重复定位精度能够满足多数工业测试与自动化装配的需求，相比传统全刚性夹头，它对软质工件的表面友好度提升明显，相比全柔性夹头，它的承载能力与定位精度又有量级上的优势，可覆盖从实验室材料性能测试到自动化产线小件上下料的多场景装夹需求。
