安卓机器人造型创意摆件结构设计

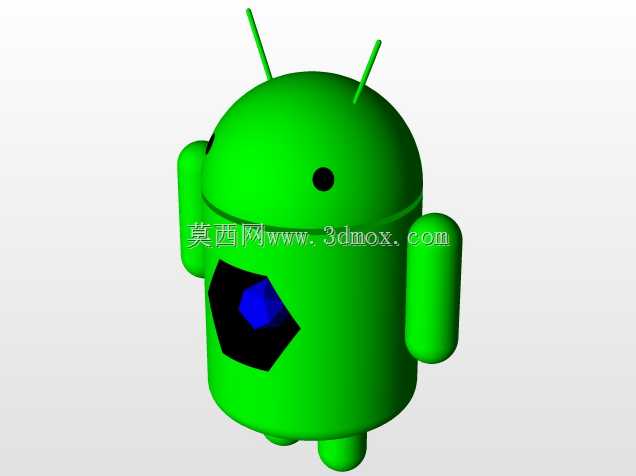

本次呈现的安卓机器人造型结构，最初的设计出发点是面向数码周边展示场景、科技主题展会陈列需求开发的创意载体，可作为桌面装饰摆件、品牌线下活动互动道具、数码门店的视觉陈列件使用，也可拓展为文创周边的结构基底，适配后续的表面喷涂、logo丝印、内置发光模块等二次加工需求。从结构设计逻辑来看，整体沿用安卓IP经典的圆润柱形躯干轮廓，头部采用半球面与圆柱段相切过渡的曲面造型，两根天线做了小直径圆柱加顶端圆角的处理，避免尖锐边角带来的磕碰风险，同时还原IP的识别特征。躯干正面预留的六边形内嵌槽，是设计阶段特意留出的功能拓展位，可嵌入亚克力发光块、磁吸铭牌、定制装饰件，不需要额外破坏主体曲面就能实现个性化定制，槽体内部做了0.2mm的装配公差预留，适配常规的过盈配合安装需求，不需要额外打胶就能固定内嵌件。手臂部分采用短圆柱单侧与躯干相切连接，没有做额外的活动关节，是考虑到作为陈列摆件的结构稳定性需求，减少活动装配间隙带来的松动风险，同时降低批量生产时的装配复杂度，手臂与躯干的连接位置做了R3的圆角过渡，避免应力集中导致的连接处断裂问题。下肢采用两个对称的短圆柱支撑结构，支撑点的分布间距经过重心校核，确保整体放置时的倾覆力矩处于安全区间，即使在15度的倾斜平面上放置也不会侧翻，支撑脚的底面做了0.1mm的微凹处理，可粘贴防滑胶垫，提升放置时的摩擦力，避免光滑桌面的滑移问题。整体外形的曲面全部采用G1连续过渡，没有突兀的棱角，所有外露边都做了不小于R1的圆角处理，既符合文创产品的安全设计要求，也能降低注塑、3D打印等加工方式的工艺难度，减少曲面位置的支撑残留。从安装边界来看，整体最大外轮廓尺寸控制在120mm高度范围内，横向最大宽度为80mm，前后纵深70mm，占用的桌面空间极小，适合作为桌面陈列件使用，主体壁厚统一设置为2mm，既保证结构强度，也能控制整体重量，避免过重导致的放置不稳。设计过程中特意规避了倒扣结构，除了正面的内嵌槽之外，其余部分全部采用直出模结构，不需要复杂的滑块抽芯结构，能有效降低批量生产的模具成本，对于小批量定制场景，也能直接采用FDM3D打印制作，不需要额外添加支撑，打印完成后仅需简单去除底部支撑就能得到完整成品。
