3D打印机热端铝槽安装固定结构件

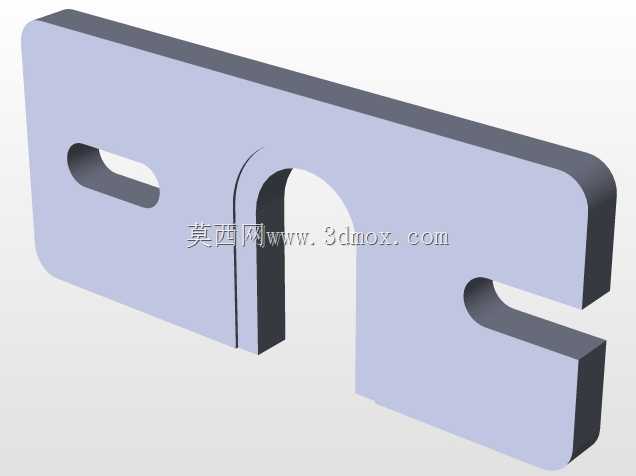

在桌面级FDM 3D打印设备的热端装配环节，安装固定件的结构合理性直接决定了热端工作稳定性与打印精度表现，这款铝槽安装板正是针对热端与挤出机的衔接固定需求开发的结构件。从实际应用场景来看，该安装板主要承担热端组件与挤出机运动模组的连接承载作用，需要在热端持续高温工作的环境下保持结构刚性，避免热端位置偏移导致的打印层错、出料歪斜等问题。设计过程中优先考虑了多型号热端的兼容性，板件上的拱形避让槽专门为热端的加热块、喉管衔接区域预留了装配空间，既能够容纳J-Head、Makergear等常见规格的热端组件，也能适配Greg's Wade型挤出机的安装定位需求，无需额外加工转接件即可完成装配。板件上的长圆形腰型孔是安装位置调节的关键结构，装配时可以根据实际挤出机的进料位置、热端的喷嘴高度微调安装板的固定位置，补偿不同批次零件的加工公差，保证喉管与挤出机进料通道的同轴度，减少送丝阻力波动带来的断丝、堵头故障。侧边的开口卡槽设计用于卡接铝型材框架的固定槽位，安装时无需完全拆卸周边组件即可完成热端的拆装维护，降低设备后期运维的操作难度。从安装边界来看，板件的整体厚度适配常规2020铝型材的槽宽尺寸，拱形槽的内弧半径匹配主流热端加热块的外轮廓尺寸，腰型孔的长度范围覆盖了常见热端安装的位置调节行程，所有边角处均做了倒角处理，避免装配时划伤线材或者操作人员手部。结构设计上采用一体化板式结构，没有多余的冗余结构，在保证结构强度的前提下尽可能减轻自身重量，降低运动模组的负载，减少X轴或Z轴运动过程中的惯性抖动，间接提升打印过程的运动稳定性。板件的平面度要求控制在合理范围内，保证热端安装后与打印平台的垂直度，避免出现喷嘴一侧离平台过近刮擦平台、另一侧间隙过大导致首层无法粘附的问题。实际选型使用时，需要确认所用热端的加热块外径是否与拱形避让槽匹配，挤出机的安装孔位是否与板件的固定孔位对齐，若存在小范围尺寸偏差，可通过腰型孔的调节余量进行适配，无需重新加工零件。
