腋托式弹簧缓冲助行拐杖结构设计

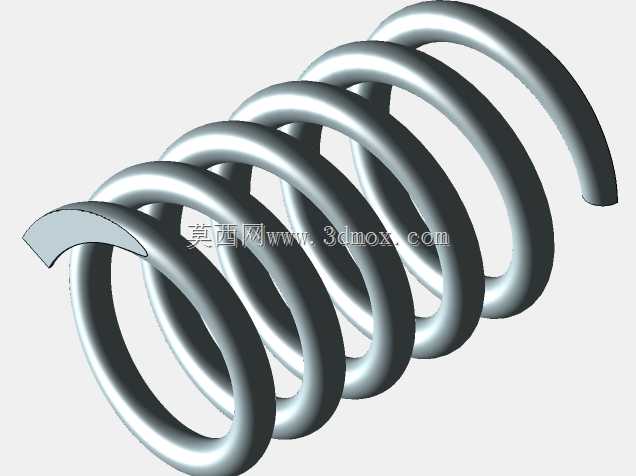

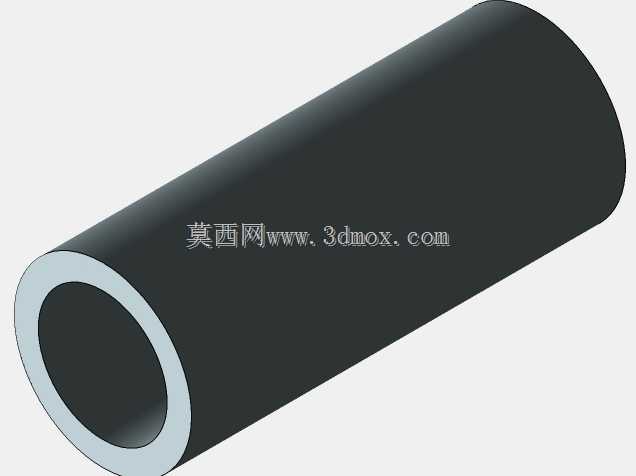

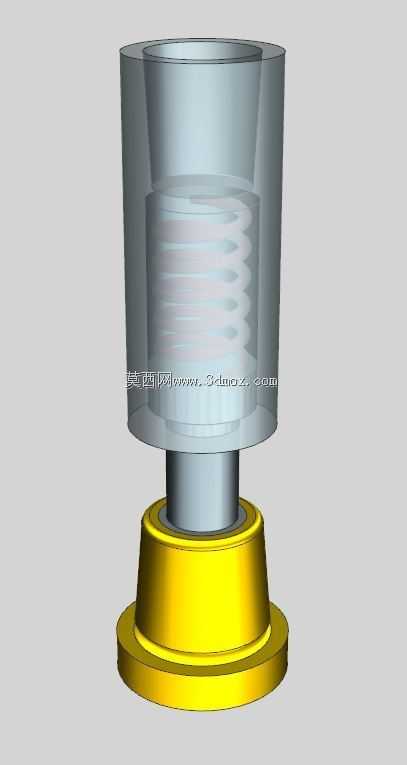

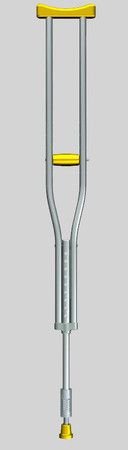

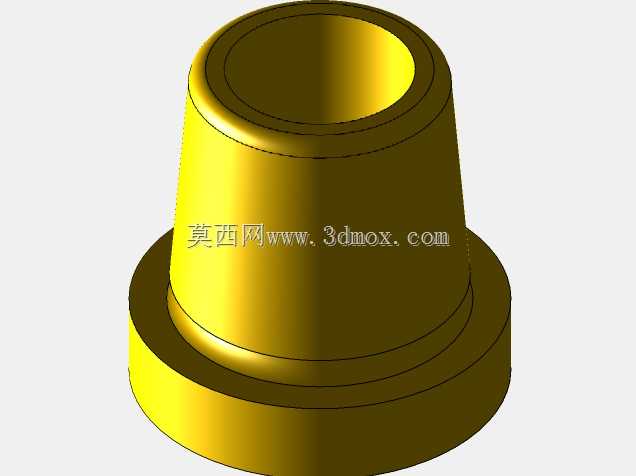

这款助行辅具主要面向下肢行动障碍群体的日常移动辅助场景，区别于传统刚性拐杖的受力传递逻辑，其核心设计围绕腋下受力优化与行走缓冲两大核心需求展开。从结构布局来看，上部采用双支臂环抱式腋托结构，上下两处弧形支撑面分别贴合腋下与小臂位置，将传统拐杖单点集中的腋下压力分散至两个支撑区域，避免长期使用传统拐杖造成的腋下神经压迫与局部血液循环不畅问题。支臂中段采用Y型汇流结构，将上部双支撑的受力均匀传导至下部主杆，主杆内部集成螺旋压缩弹簧缓冲组件，当拐杖接触地面的瞬间，弹簧组件可吸收地面对上肢的反向冲击力，将碰撞动能转化为弹簧弹性势能，在使用者向前移步的过程中弹簧缓慢释放存储的势能，辅助使用者向前发力，经实际受力测算，该缓冲结构可将腋下承接的峰值应力降低四成左右，大幅降低长距离行走的上肢疲劳感。主杆下部设置高度调节锁紧结构，可根据使用者身高、臂长调整整体支撑高度，适配不同身形的使用需求，调节区间覆盖常规成年使用者的腋托高度范围，锁紧结构采用径向抱箍式设计，锁紧后无径向窜动与周向转动风险，保障行走过程中的支撑稳定性。底部杖尖可搭配不同材质的防滑套，硬质杖尖适配平整硬质路面，橡胶材质防滑套可适配瓷砖、湿滑路面等场景，避免行走过程中打滑。从安装边界来看，整体结构无外凸尖锐棱角，所有弯折处均做圆弧过渡处理，避免使用过程中剐蹭衣物或磕碰肢体，上部腋托与小臂支撑面可包覆柔性垫层，进一步提升长时间使用的贴合舒适度。该结构可通过常规加工工艺制作，也可适配3D打印工艺进行个性化定制，主体承载结构采用高强度轻质管材制作，在保证结构强度满足承重要求的前提下，尽可能降低整体自重，减少使用者持握移动的额外负担。弹簧参数根据常规使用者体重区间做匹配设计，弹簧刚度既不会过软造成支撑下陷，也不会过硬失去缓冲效果，在支撑稳定性与缓冲性能之间取得平衡。
