博世配套动力传动连杆结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265236

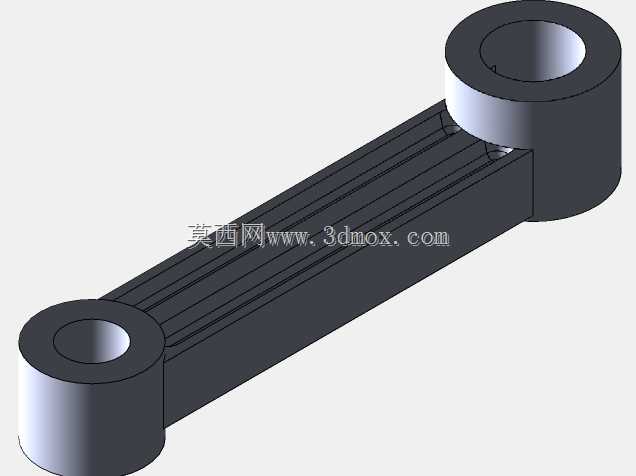

  • 博世配套动力传动连杆结构设计

这款连杆主要适配博世系列动力工具的传动系统,在手持电动工具、小型内燃动力设备的曲柄滑块机构中承担动力传递的核心作用,将曲轴端的旋转运动转化为工作端的往复直线运动,或是反向将往复驱动力转化为旋转扭矩输出,是动力转换路径上不可或缺的受力构件。从结构设计来看,杆身采用了等强度优化的截面形态,两侧设置的加强筋沿杆身轴向贯通,在不额外增加整体重量的前提下,大幅提升了杆身承受交变拉压载荷的能力,避免设备在高频往复工况下出现杆身弯曲、疲劳断裂的问题。两端的同轴环套结构是核心安装接口,内环面加工有高精度的配合公差,可分别与曲轴曲柄销、活塞销(或工作端销轴)实现间隙配合,环套的壁厚经过载荷校核,既保证了配合面的接触强度,也预留了润滑脂的存储间隙,减少销轴高速转动时的磨损。设计过程中优先考虑了安装边界的适配性,两端环套的中心距严格匹配对应博世设备的传动行程参数,环套的外径尺寸避开了设备内部周边的壳体、齿轮等构件的运动干涉范围,杆身的宽度与厚度尺寸适配原有设备的安装腔体,不需要对原有设备的结构做额外修改即可完成替换装配。在实际应用场景中,这类连杆除了适配博世原厂的电动往复锯、冲击镐等手持动力工具,也可用于小型空压机、微型内燃机的传动单元,工作过程中需要持续承受周期性的冲击载荷,因此杆身与环套的过渡位置采用了大圆角过渡设计,分散应力集中点,延长构件的疲劳使用寿命。建模过程中对配合面的形位公差做了对应还原,两端环套的同轴度、环套内孔的圆柱度都按照实际加工精度做了参数设定,杆身的拔模斜度也符合压铸或粉末冶金成型的工艺要求,可直接用于后续的工程图导出、加工工艺编制,也可作为传动机构仿真分析的基础模型,用于校核不同转速、载荷下的连杆受力变形情况,为后续的结构优化提供数据支撑。
