环形螺旋弹簧弹性缓冲构件设计

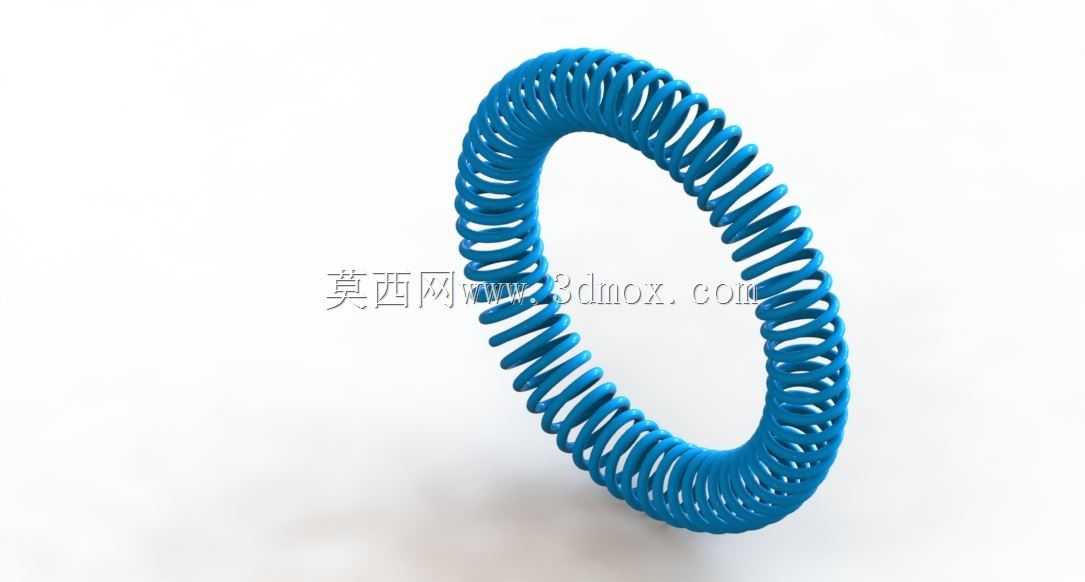

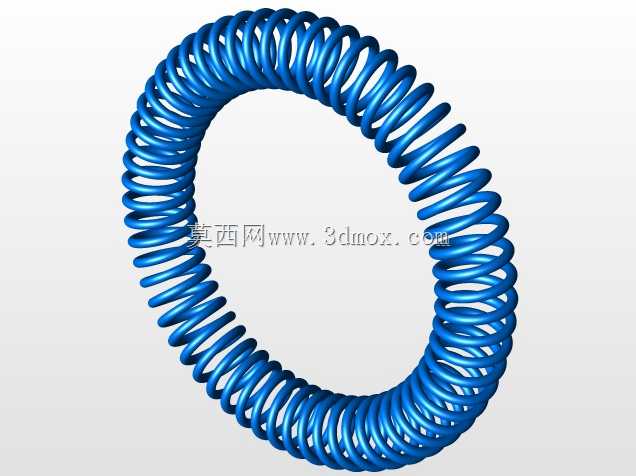

这款环形螺旋弹性构件，在结构设计上打破了常规直柱螺旋弹簧的形态限制，将连续螺旋簧体弯折为闭合环形，整体无断点、无额外拼接结构，簧丝沿环形轨迹均匀排布，每一圈簧丝的螺距、圈径都保持高度一致，避免了局部应力集中的问题。在实际工业应用场景中，这类构件常被用于需要周向均匀提供弹性力的装配位置，比如小空间内的周向缓冲、环形接触面的预紧、旋转部件的柔性支撑，相比多组直弹簧沿圆周排布的方案，一体式环形弹簧不需要额外的定位工装来固定每一段弹簧的位置，装配时直接卡入对应环形安装槽即可，能大幅缩减装配工序，同时避免多弹簧弹力不均导致的偏载问题。从功能特性来看，该构件沿环形径向可提供均匀的压缩回弹量，簧丝的螺旋走向经过曲率适配，在环形弯折处没有出现簧丝挤压、圈距突变的情况，受压时每一圈簧丝的变形量均匀，不会出现局部并圈过早导致的弹力曲线突变，能在额定压缩行程内保持稳定的弹力输出，适合对弹力线性度有一定要求的缓冲、预紧工况。设计过程中，首先需要根据安装槽的环形内径、外径确定弹簧的整体环形轮廓尺寸，确保构件装入安装位后，外圈与安装槽外壁、内圈与安装槽内壁之间预留合理的活动间隙，避免压缩变形时簧圈与槽壁发生摩擦卡滞；其次要根据所需的额定弹力、总压缩行程计算簧丝直径、有效圈数、单圈螺旋直径，同时要校核环形弯折处的簧丝弯曲应力，确保反复压缩回弹过程中不会出现簧丝塑性变形，保证构件的疲劳使用寿命。安装边界上，该构件的轴向厚度需要匹配安装槽的深度，通常预留10%到15%的预压量，装入后即可提供初始预紧力，不需要额外的固定件，依靠自身环形结构即可卡装在槽位内，轴向受力时不会出现窜动、脱出的问题。在旋转类设备的端面密封预紧场景中，这类环形弹簧可以为密封环提供周向均匀的压紧力，避免密封面局部压力不足导致的介质泄漏，相比波形垫圈，它的可压缩行程更大，弹力调节范围更宽，能适应更大的装配公差波动；在小型振动设备的柔性支撑场景中，多个该类环形弹簧沿支撑面均匀布置，可同时提供径向和轴向的缓冲能力，吸收多方向的振动能量，减少振动传递到设备基座的幅度。
