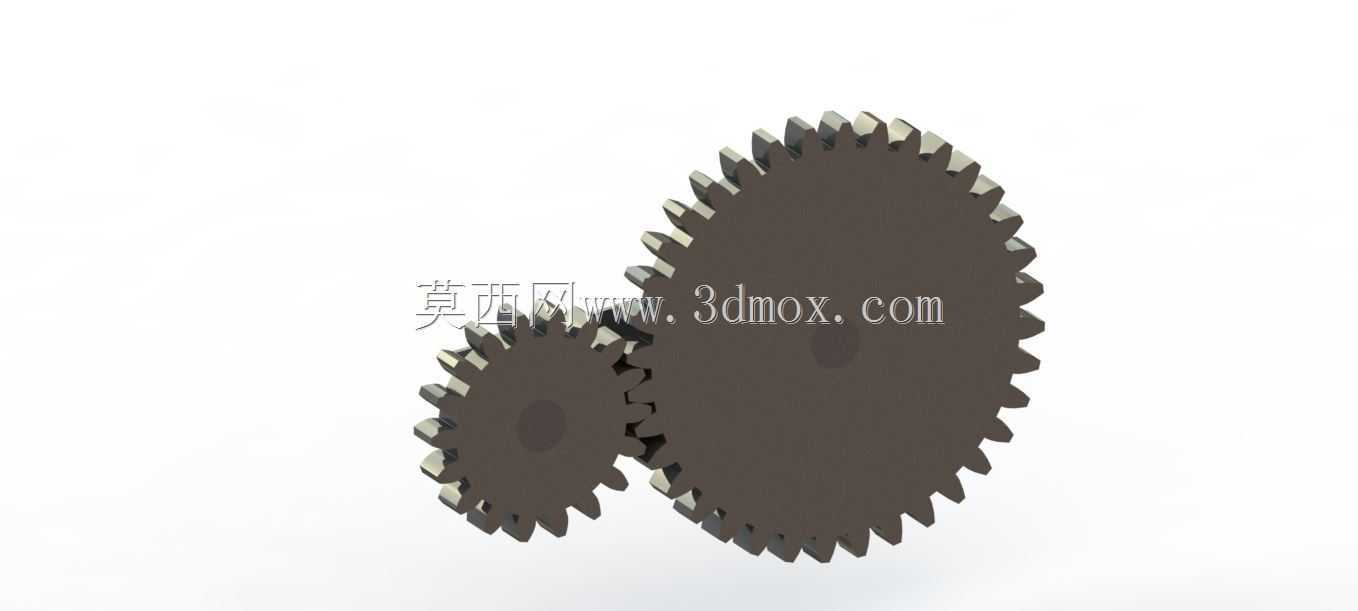

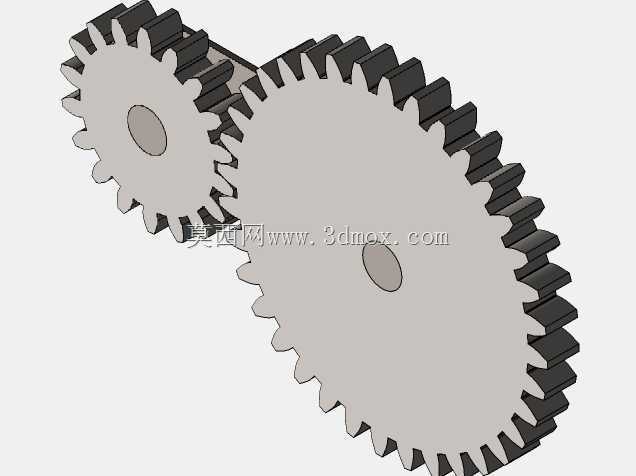

渐开线外啮合直齿圆柱齿轮传动组

　　这套渐开线外啮合齿轮组，核心采用标准渐开线齿廓设计，是机械传动系统里应用最广泛的动力传递结构之一。从实际工况适配来看，这类齿轮组常出现在中小功率的减速传动场景里，比如轻工设备的进给机构、小型输送线的动力端、普通机床的辅助进给单元，甚至部分民用机电产品的传动箱内，都能见到同结构齿轮副的身影。设计阶段首先要敲定的是啮合参数匹配，两个齿轮的模数、压力角必须完全一致，才能保证连续平稳的啮合传动，避免出现卡滞、齿面干涉的问题；齿顶高系数、顶隙系数选用通用标准值，既可以保证轮齿有足够的弯曲强度，也能预留合适的储油间隙，减少啮合过程中的磨损。

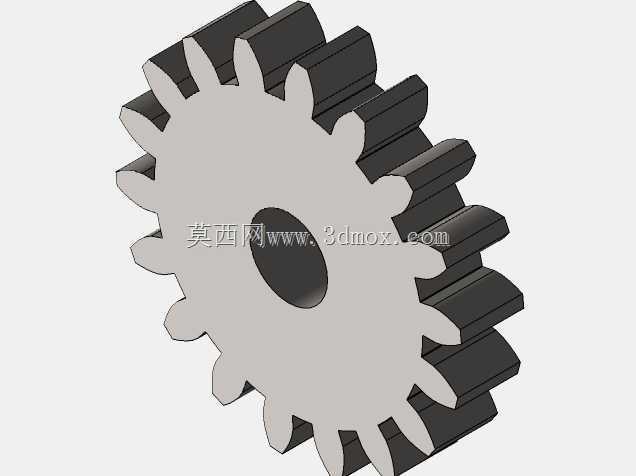

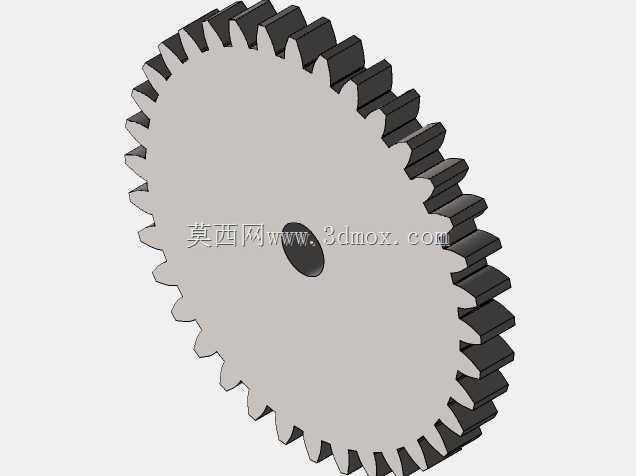

　　从结构细节来看，两个齿轮均采用实心辐板式结构，适合齿顶圆尺寸不大、传递扭矩中等的应用场景，齿轮中心的安装孔为标准光孔设计，可通过平键与传动轴实现周向固定，端面可加装轴端挡圈完成轴向定位，安装边界需要保证两齿轮的中心距与设计计算值偏差控制在公差范围内，否则会出现齿侧间隙过大导致传动回差，或是间隙过小引发啮合卡滞、齿面异常磨损的问题。齿廓的渐开线成型是整个设计的核心，建模过程中需要先通过渐开线方程生成精准的齿廓曲线，再通过阵列完成全部轮齿的构建，齿根处做了标准圆角过渡，避免应力集中导致的轮齿断裂失效，齿顶部分做了微小的倒角处理，既可以去除加工毛刺，也能减少啮合起始阶段的冲击。

　　实际装配时需要保证两齿轮的轴线平行度满足形位公差要求，否则会出现轮齿偏载，局部齿面接触应力过大，大幅缩短齿轮的使用寿命。这类齿轮传动的传动比由两齿轮的齿数比决定，这套齿轮组的齿数差适配减速传动需求，动力从小齿轮输入、大齿轮输出时，可以实现降低转速、增大输出扭矩的效果，适配多数需要低转速大扭矩输出的工况。在润滑方式选择上，中低速工况可采用脂润滑，高速连续运转场景则需要搭配油浴或是喷油润滑，保证齿面啮合区域能形成稳定的油膜，降低摩擦损耗、减少工作噪音。

　　从安装空间来看，这套齿轮组的径向尺寸由大齿轮齿顶圆决定，轴向尺寸与齿轮厚度直接相关，设计配套传动箱时需要在齿顶圆与箱体内壁之间预留足够的间隙，避免运转过程中轮齿与箱体发生剐蹭，同时也要预留出润滑介质的流动空间。轮齿的接触精度是影响传动平稳性的关键，建模时严格控制齿形公差、齿向公差，可有效降低传动过程中的振动与噪音，提升整套传动机构的运行稳定性。
