CNC刀架拉力螺柱拆卸专用套筒

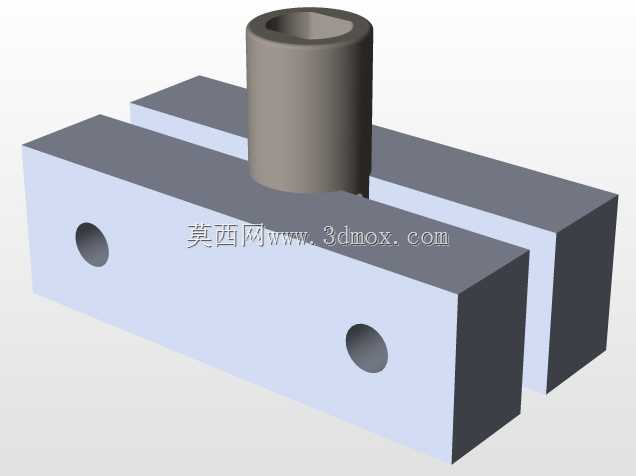

在数控加工车间的日常设备运维场景中，普通CNC刀架顶部的拉力螺柱长期承受换刀冲击、切削振动带来的交变载荷，螺柱与安装孔位容易出现咬合、锈死情况，常规扳手无法匹配螺柱的特殊卡位结构，拆卸时极易损伤刀架本体的安装基面，甚至导致刀架定位精度失效，直接影响后续加工的工件同轴度与换刀重复定位精度。这款专用拆卸套筒正是针对这一现场痛点设计，整体采用圆柱式主体结构，上端开设与拉力螺柱头部完全适配的异形卡槽，卡槽的形位公差严格匹配螺柱头部的轮廓尺寸，避免拆卸过程中出现打滑、啃伤螺柱棱角的问题，套筒下端的外圆尺寸经过严格校核，可顺利伸入刀架顶部的沉孔空间，不会与沉孔内壁发生干涉，保证拆卸扭矩可以完整传递到螺柱本体上。设计过程中首先对市面主流CNC刀架的拉力螺柱安装空间做了全尺寸测绘，确认沉孔直径、深度、螺柱外露高度等边界参数，套筒的壁厚经过扭矩校核，在满足常规M12-M16规格拉力螺柱拆卸所需最大扭矩的前提下，尽可能缩小外圆尺寸，适配更多不同型号的刀架结构，筒身侧面开设的定位小孔，可配合插销接入加力杆，在螺柱咬合较紧时提供足够的拆卸力矩，同时避免敲击套筒造成的筒身变形。套筒内壁与螺柱接触的卡位端面做了平面度处理，保证受力时螺柱头部受力均匀，不会出现偏载导致的螺柱断裂问题，外圆表面做了粗糙度处理，增加手动握持时的摩擦力，在初步松动螺柱后可以直接手动转动套筒完成螺柱取出，不需要额外搭配其他工具。实际使用时，只需将套筒上端卡槽对准拉力螺柱的头部卡位，垂直推入直到卡槽完全贴合螺柱端面，即可通过扳手或者加力杆转动套筒，平稳施加拆卸扭矩，整个过程不会触碰刀架的定位基准面，也不会对刀架周边的密封件、定位销造成损伤，相比传统的撬棍、管钳拆卸方式，能将螺柱拆卸的损伤率降低九成以上，同时大幅缩短刀架拉力螺柱的更换维护时间，减少设备停机等待时长。套筒的整体长度经过优化，既保证足够的扭矩传递力臂，也不会因为过长导致在狭小的刀架舱内操作受限，适配立式、卧式加工中心的多数标准伺服刀架结构，也可用于同规格异形头部螺柱的拆卸作业，是数控车间设备维保环节非常实用的专用工装。
