螺杆驱动式手动夹持工装结构设计

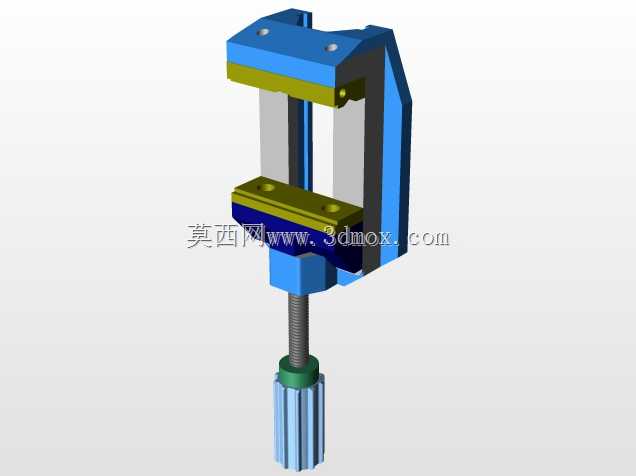

这款手动夹持装置是面向小批量零件加工、工位临时装夹场景设计的手动工装，日常在钳工台修配、小型零件钻孔攻丝、样件打磨去毛刺、线切割上机装夹等场景中使用频率极高，相比大型液压、气动夹具，它不需要外接动力源，单人即可快速操作，适配零散加工、临时装夹的灵活需求。整体采用C型开式框架结构，框架主体为一体式刚性结构，上下钳臂平行度在设计时控制在0.02mm以内，避免夹持时工件出现翘起、偏斜的问题；上下钳口均设计有可更换的耐磨压块，压块表面做了防滑纹理处理，既可以增大夹持摩擦力，防止工件受力滑脱，也能在压块磨损后单独更换，降低整体维护成本。传动部分采用梯形螺杆传动结构，螺杆与活动钳身的配合间隙经过预紧调整，既保证转动手柄时钳身升降顺畅无卡滞，也能控制回程间隙在0.05mm以内，保证夹持精度；螺杆底部设计有带防滑滚花的转动手柄，手柄握持直径符合人体工程学设计，单手施加较小的力矩即可获得足够的夹持力，梯形螺杆的自锁特性可以保证装夹后不会因为加工振动出现松脱，无需额外增加锁止结构。从安装边界来看，这款夹具的C型开口深度覆盖常规小型零件的夹持范围，钳口最大张开量适配100mm以内厚度的工件，整体外形紧凑，既可以通过底部安装孔固定在钳工工作台、机床工作台上作为固定夹具使用，也可以单独手持作为临时夹持工具，应对不同场景的装夹需求。设计过程中优先考虑了结构刚性与操作便捷性的平衡，框架部分的壁厚经过受力校核，在满负载夹持时钳臂的变形量控制在允许范围内，不会因为夹持力过大导致框架变形影响装夹精度；活动钳身与框架导轨之间采用间隙配合，导轨面做了耐磨处理，长期使用后磨损量极小，能长期保持钳口的平行度与运动精度。在实际生产场景中，这类手动夹具往往是加工工位不可或缺的辅助工装，它不需要复杂的配套设施，上手门槛极低，新入职的操作人员无需经过复杂培训即可快速掌握使用方法，在样件试制、设备维修、小批量零件加工等场景下，能够快速完成工件装夹，大幅减少装夹辅助时间，提升作业效率。钳口压块还可以根据加工需求更换为软质材质，比如铜质、尼龙压块，用来夹持表面精度要求高的零件，避免装夹过程中在工件表面留下压痕，适配不同材质零件的装夹需求。
