激光切割机薄翘曲工件夹持固定工装

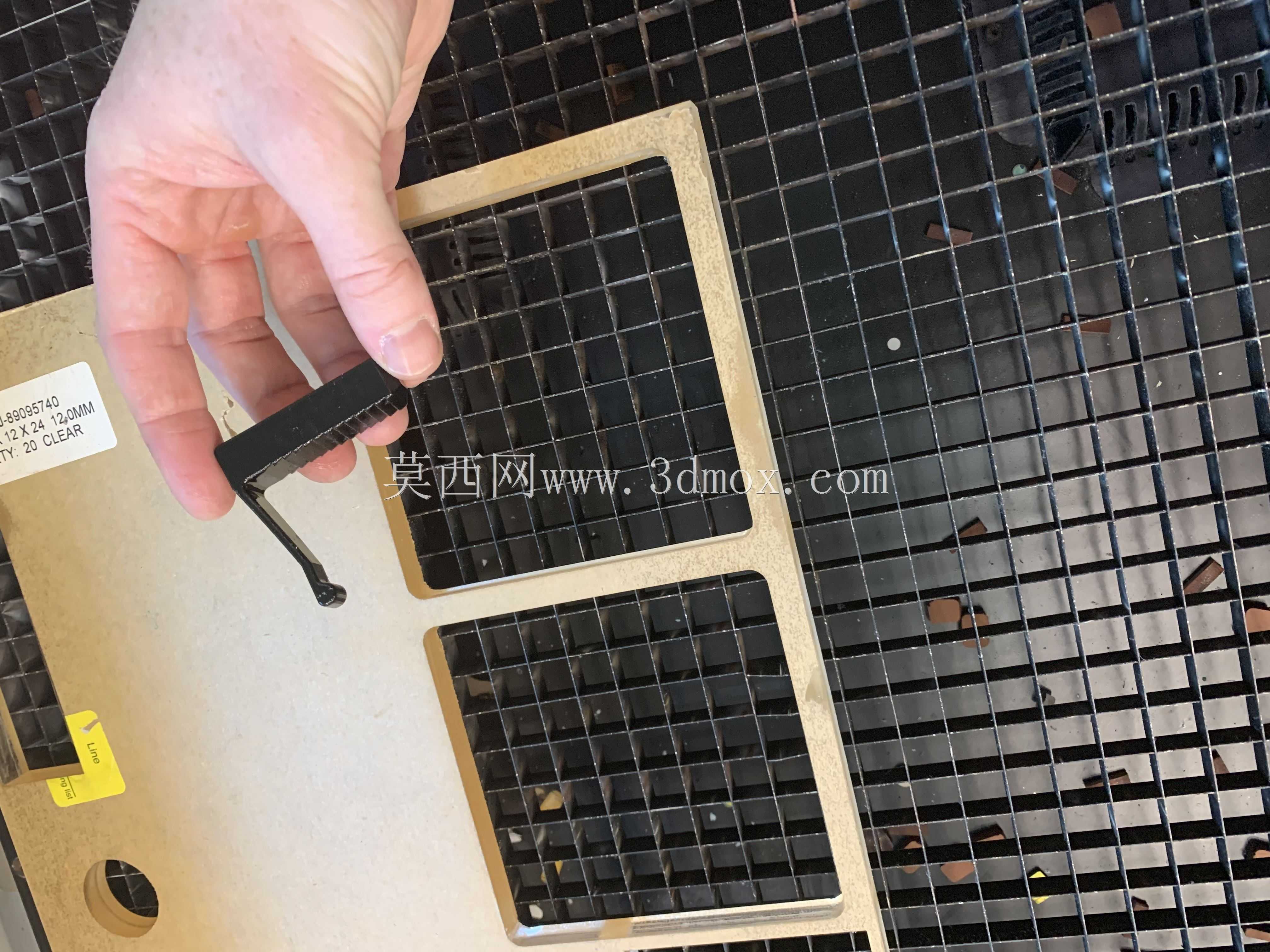

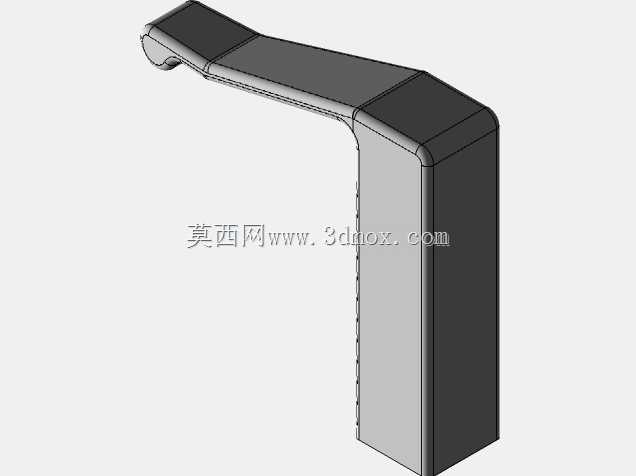

在激光切割加工场景中，厚度偏薄的金属、非金属板材在受热、内应力释放作用下极易出现翘曲变形，一旦板材与栅格台面贴合度不足，切割头焦距偏移就会直接导致切不透、断面挂渣、尺寸超差等加工缺陷，这类问题在1/2英寸也就是12.7mm栅格间距的金属台面上尤为突出，常规的压块、磁吸固定方式要么遮挡切割路径，要么无法适配栅格间隙的固定点位，这款夹持结构正是针对这类加工痛点设计的专用固定件。从结构设计逻辑来看，该夹持件采用偏心压合的施力思路，操作端预留了手指捏持的防滑结构，作业人员无需额外工具，单指即可完成压合与释放动作，压合端做了窄边设计，压合点位紧贴待加工工件边缘，最大程度减少对切割路径的遮挡，避免固定结构本身被激光误切损伤。夹持件的卡接端完全适配12.7mm间距的金属栅格台面，安装时无需对原有台面做任何改造，直接卡入栅格间隙即可完成固定，不会破坏原有台面的栅格支撑结构，也不会影响切割过程中废渣的下落通道。从实际使用场景来看，这类夹持件可沿工件翘曲边缘多点布置，针对局部翘起的点位单独施压，让薄板材完全贴合栅格支撑面，保证整个加工幅面内的焦距一致性，尤其适合加工薄亚克力、薄金属片、纸质板材等易变形材料，在小批量定制加工、打样加工场景中，能大幅降低因工件翘曲导致的废品率。结构设计上没有多余的冗余特征，整体采用一体化成型结构，没有易脱落的小零件，长期在激光加工的高温、烟尘环境下使用也不易出现卡滞故障，夹持力经过适配调校，既不会因为压力过大在薄工件表面留下压痕，也不会因为压力不足导致加工过程中工件移位，压合端的接触位置做了圆角过渡，避免装夹时刮划工件表面影响成品外观。安装边界完全匹配常规中小功率激光切割机的栅格台面尺寸，夹持件自身高度低于激光切割头的最低安全行程，不会出现撞刀风险，作业人员可根据工件的外形尺寸、翘曲位置灵活调整夹持点位，装夹效率远高于传统的螺栓压块、重物压持方式。
