带自动锁止结构的螺旋槽定位容器

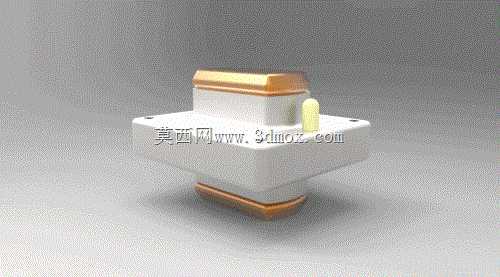

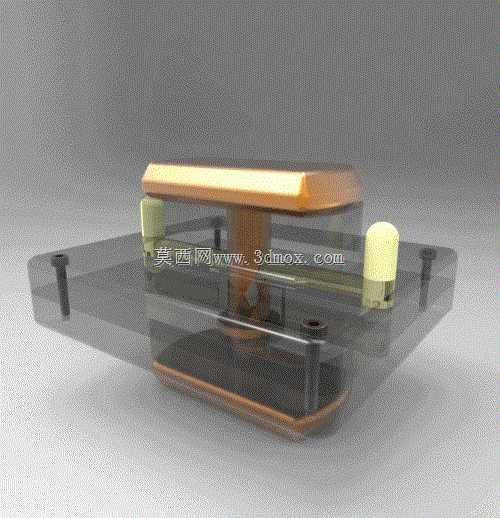

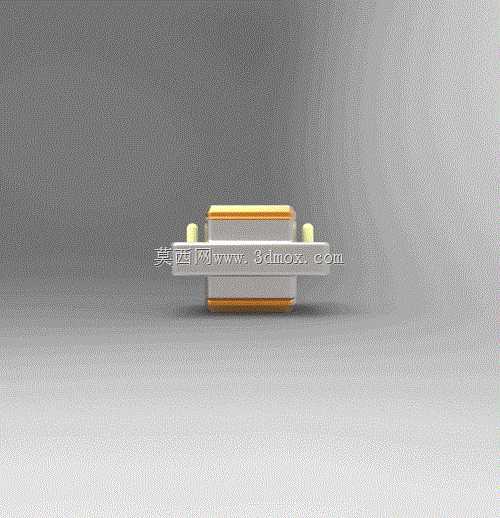

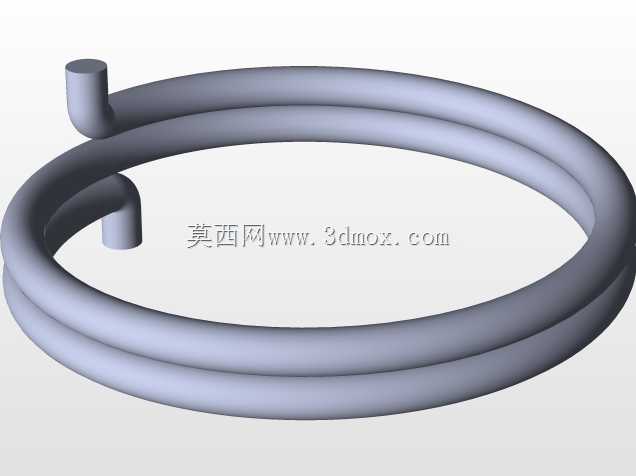

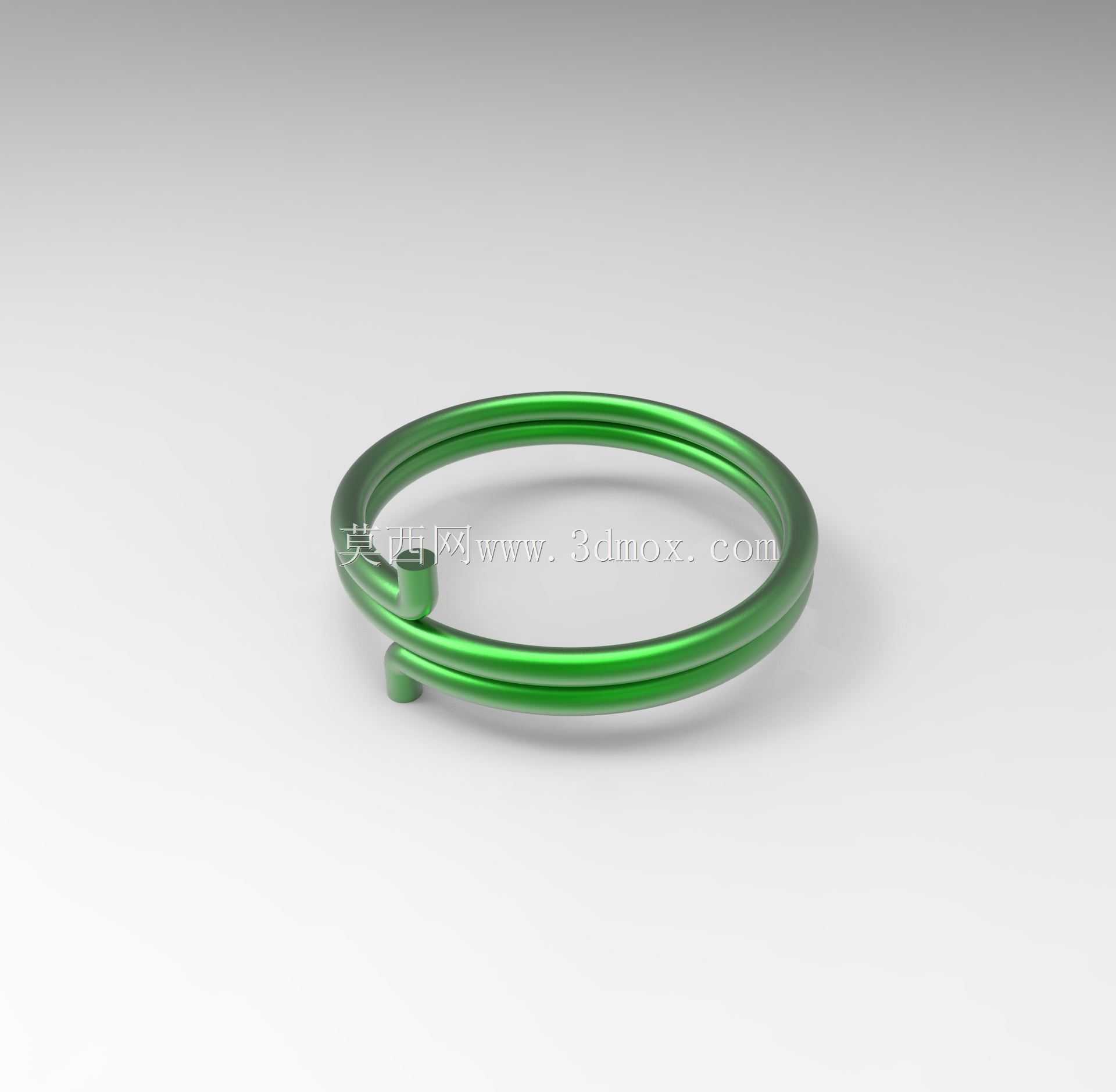

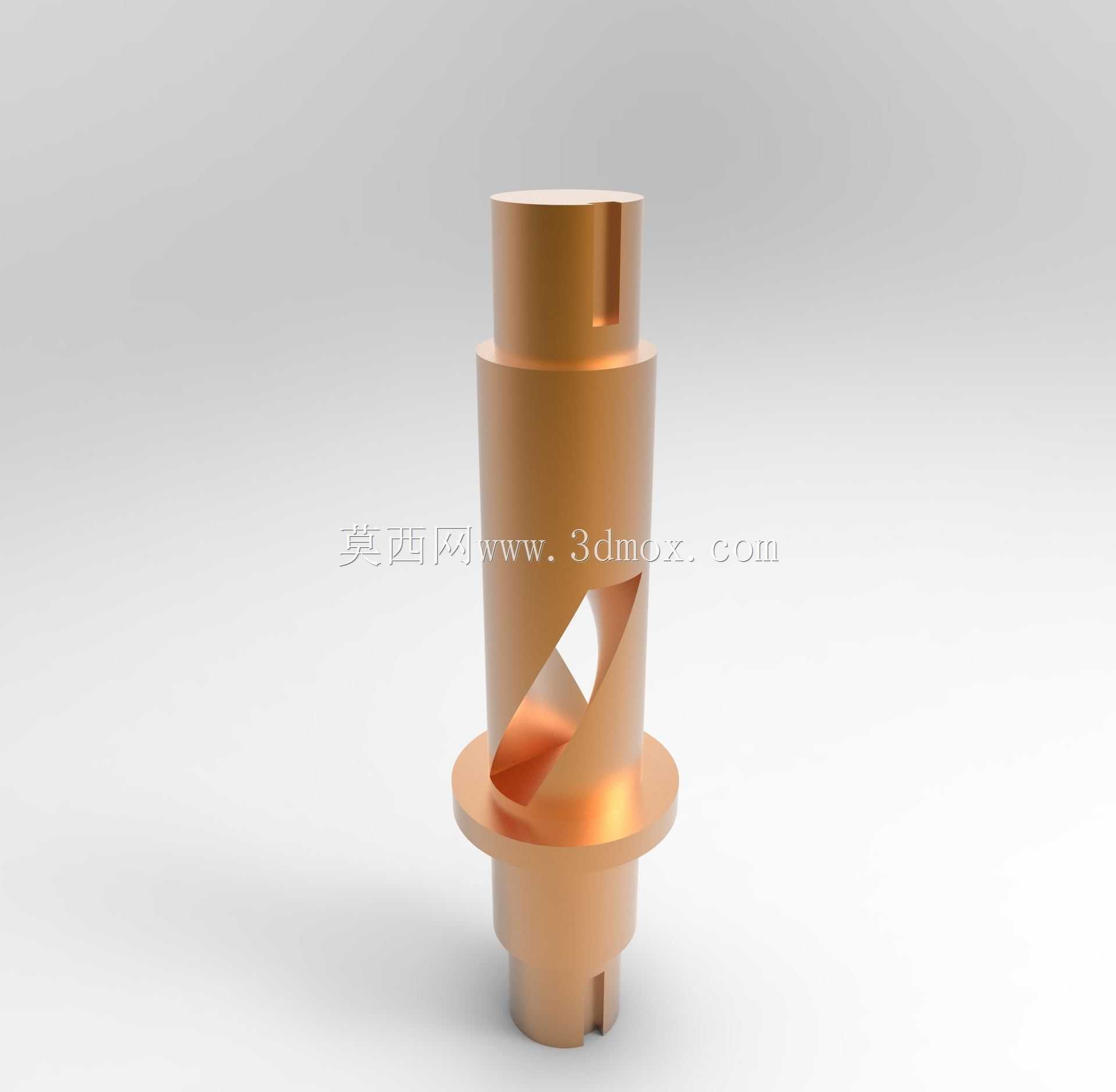

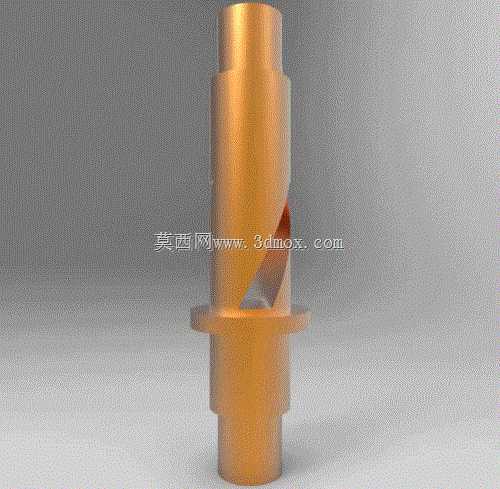

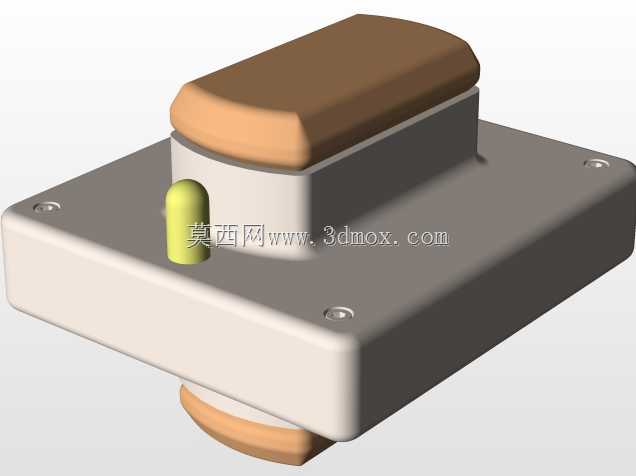

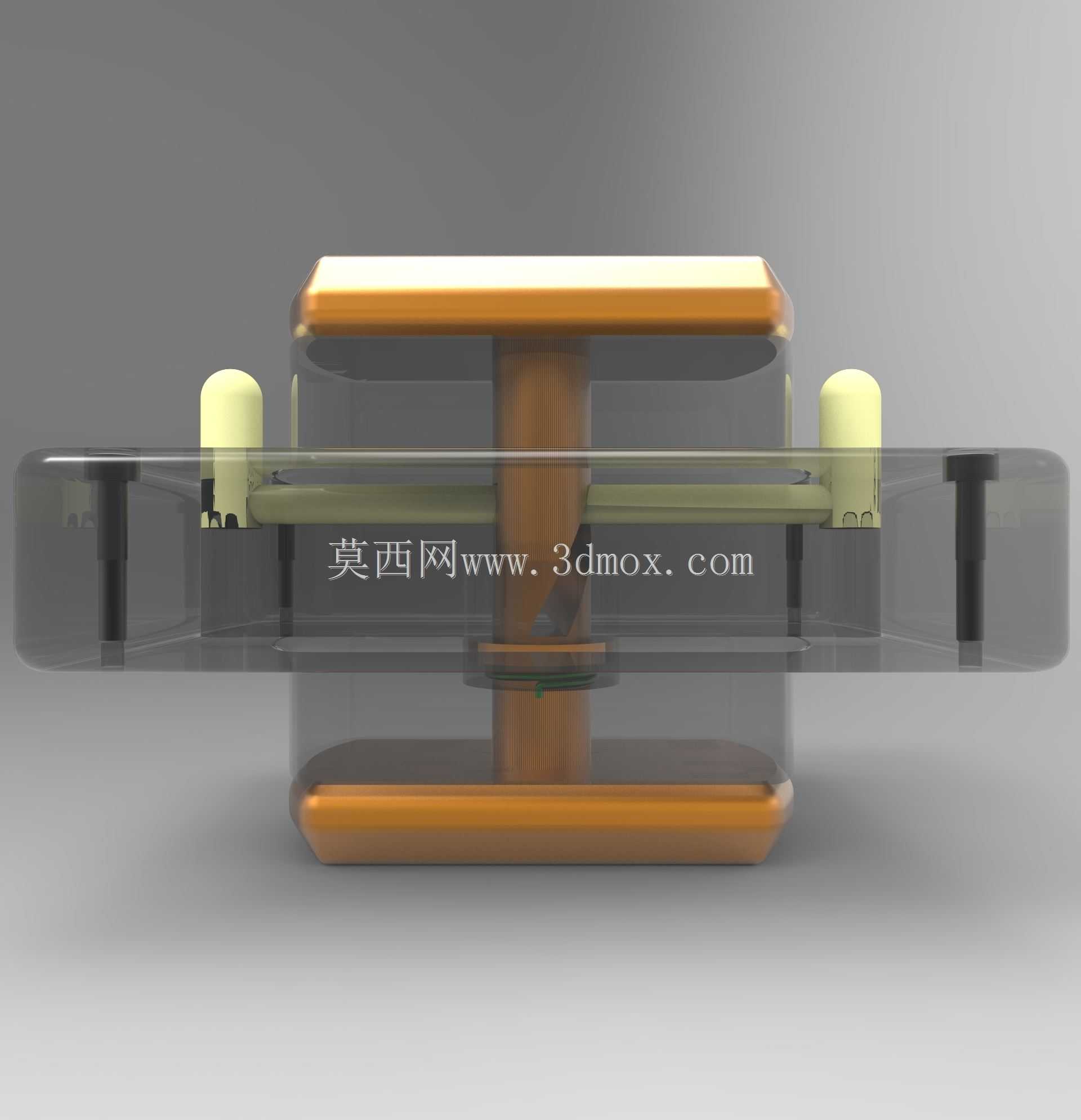

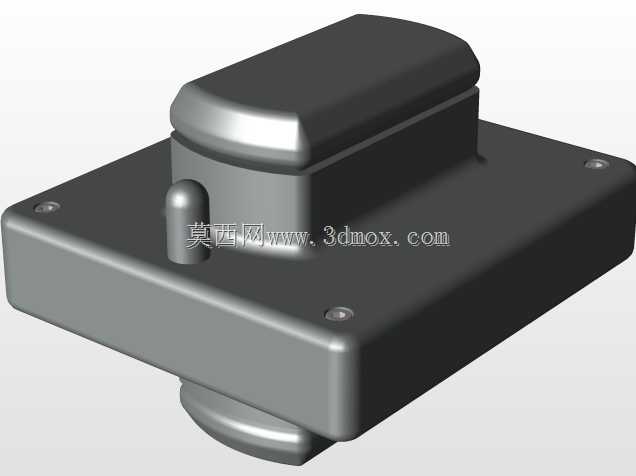

这类带螺旋槽的定位容器，多应用在需要频繁拆装、且对轴向定位精度有明确要求的工装夹具、小型自动化模组工位上，比如非标设备里的快换工装对接端、小型检测工位的工件承载基座，日常运维中需要快速拆下容器更换工件或者清理内部残留，同时工作状态下要保证容器不会因为设备振动、轴向受力出现窜动移位。从结构功能来看，它的核心作用是实现工作状态下的可靠锁止，以及拆装环节的快速解锁，不需要额外借助扳手等专用工具，就能完成容器的拆卸与复位，能大幅缩短工位换型、工件更换的辅助时间，适配小批量多品种的柔性生产场景。设计上采用止动块驱动轴搭配衬垫的顶部锁止逻辑，当容器处于安装到位的工作位置时，驱动轴上的止动块会卡入对应限位槽，配合衬垫的缓冲与预紧作用，抵消设备运行传递过来的振动冲击，避免螺旋槽配合面出现磨损松旷；需要拆下容器时，只需要按压或者旋转驱动轴，带动内部的弹簧旋转轴将挡块抬升，解除对容器法兰盘的轴向限位，就可以顺着螺旋槽的导向将容器旋出，整个操作过程单手即可完成，不需要额外拆装紧固件。外形上采用阶梯轴式的主体结构，中间带有一圈径向突出的法兰盘作为安装定位基准，法兰盘的上下端面分别对应锁止挡块的贴合面和安装基座的支撑面，安装时法兰下端面与基座贴合后，刚好对应螺旋槽的锁止位置，不会出现过位或者安装不到位的情况；上下两端的轴段直径根据适配的安装孔尺寸做了阶梯差设计，上端轴段用于对接驱动锁止机构，下端轴段插入基座的导向孔内，保证同轴度偏差控制在合理范围内，避免安装后出现偏载导致的卡滞。螺旋槽的导程设计经过匹配，旋转不到四分之一圈就能完成锁止或者解锁动作，槽边做了小倒角处理，拆装过程中不会出现卡滞刮擦的情况，弹簧旋转轴的预紧力经过调校，正常工作振动下不会出现挡块自行抬升解锁的问题，同时手动解锁时不需要施加过大的操作力，兼顾锁止可靠性与操作便捷性。衬垫采用耐磨非金属材质，嵌在止动块与容器上端面的接触位置，既可以减少金属件之间的硬接触磨损，也能填充配合面的微小间隙，避免工作过程中出现异响和窜动。
