包袋用塑料挂扣扶手带结构设计

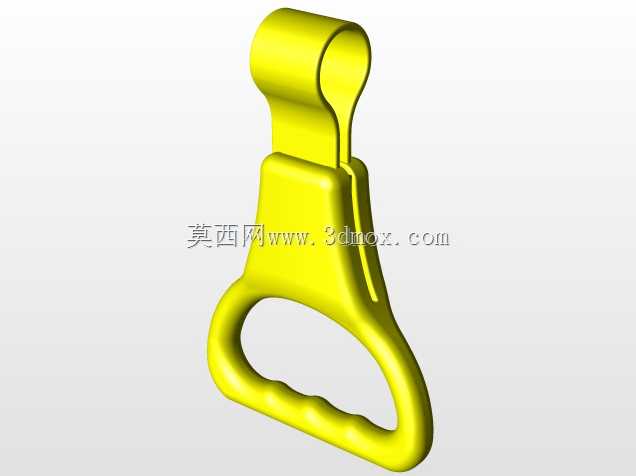

这款塑料挂扣扶手带，主要应用在各类箱包、户外携行装具、公共交通辅助扶手的末端连接场景，日常使用中承担织带与握持段的衔接承重作用，替代传统金属挂扣实现轻量化、防锈蚀的使用需求。设计初期首先明确了安装边界：上端的卷边挂接槽适配宽度20-25mm的标准织带，槽口内侧做了圆弧过渡处理，避免织带长期反复弯折出现纤维断裂，挂接槽的开合间隙控制在1.2mm，既保证织带穿装时的操作便利性，又能在承重状态下防止织带意外滑脱。下端的握持环做了贴合人体手指弧度的内凹防滑筋，三根凸起的筋位刚好对应食指、中指、无名指的指腹贴合位置，单手握持时受力均匀，长时间提拉也不会出现局部硌手的问题。整体结构采用一体化注塑成型思路，没有额外的拼接零件，避免了装配间隙带来的结构强度短板，挂接段与握持段的过渡位置做了渐变加厚处理，壁厚从挂接段的2.5mm逐步过渡到握持段的3.2mm，对应受力仿真中应力集中的区域做了局部加厚，在15kg垂直静载荷测试下，过渡位置的形变量控制在0.3mm以内，不会出现永久塑性变形。表面处理采用哑光磨砂质感，既减少日常使用中的划痕残留，也能提升握持时的摩擦力，湿手状态下操作也不易打滑。挂扣的整体外轮廓没有尖锐棱角，所有边角都做了R1以上的圆角处理，避免使用过程中剐蹭衣物或者划伤皮肤。在实际选型适配时，需要注意上端挂接槽的开口方向与织带走向的匹配，安装时织带穿过挂接槽后需要做回缝处理，缝位距离槽口末端至少保留10mm的余量，保证承重时织带不会从槽口脱出。这类塑料挂扣相比同规格金属挂扣重量降低60%左右，在户外背包、学生书包、公交吊环扶手等场景下批量使用时，能有效降低整体自重，同时塑料材质本身的绝缘特性，也适合在有防静电要求的作业场景下作为携行配件使用，不会像金属扣件那样出现磕碰掉漆、锈蚀污染接触面的问题。建模过程中对拔模角度做了统一处理，所有外表面拔模角度设置为1.5度，内表面拔模角度设置为1度，保证注塑生产时能顺利脱模，不会出现粘模导致的零件缺料问题，进胶点设置在握持环的底部隐蔽位置，不会影响零件外表面的外观质感。
